Назначение:

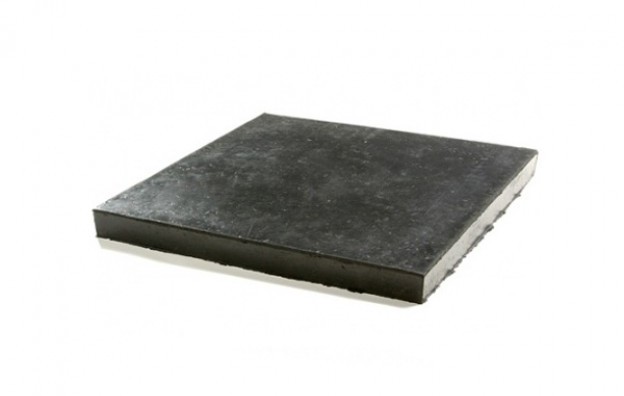

Вулканизованная резиновая и резинотканевая техпластина ТМКЩ - тепломорозокислотощелочестойкая, предназначена для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и других уплотнительных соединений.
Описание:
Изготавливается 2х классов:
1 - техпластина толщиной от 1,0 до 20,0 мм, предназначенная для изготовления резино-технических изделий, служащих для уплотнения узлов, работающих под давлением свыше 0,1 МПа;
2 - техпластина толщиной от 1,0 до 60,0 мм, предназначенная для изготовления резино-технических изделий, служащих для уплотнения узлов, работающих под давлением до 0,1 МПа, для предотвращения трения между металлическими поверхностями, а также для восприятия одиночных ударных нагрузок или в качестве подкладок, настилов;
Видов:
Ф - формовые техпластины, изготовляемые методом вулканизации в пресс-формах на вулканизационных прессах;
Н - неформовые техпластины, изготовляемые методом вулканизации в котлах, а также на вулканизаторах непрерывного действия;
Типов:
I - резиновая пластина;
II - резинотканевая пластина;
Степеней твердости:
М - мягкая (тмкщ-м);
С - средняя (тмкщ-с);
Т - повышенная (тмкщ-т).
Технические характеристики:
Марка |
Класс |
Вид |
Тип |
Степень твердости |
Температурный интервал, °С |
Рабочая среда |
ТМКЩ |
1; 2 |
Ф, Н |
I |
M |
От -45 до +80 |
Воздух помещений, емкостей, сосудов; азот; инертные газы при давлении от 0,05 до 0,4 МПа или вода пресная, морская, промышленная, сточная без органических растворителей и смазочных веществ; раствор солей с концентрацией до предела насыщения; кислоты, щелочи концентрацией не более 20 % при давлении от 0,05 до 10,0 МПа |
1; 2 |
I |
С |
От -30 до +80 |
|||
1; 2 |
II |
С |
То же |
|||
1; 2 |
I |
С1 |
От -45 до +80 |
|||
1; 2 |
II |
C1 |
То же |
|||
1; 2 |
I |
С2 |
От -60 до +80 |
|||
1; 2 |
I |
Т |
От -30 до +80 |
|||
1; 2 |
I |
т1 |
От -45 до +80 |
|||
1; 2 |
I |
Т2 |
От -60 до +80 |
Примеры условного обозначения пластины:
Пластина 1-го класса, вида Ф, типа I, марки ТМКЩ, степени твердости С, толщиной 10 мм:
Пластина 1Ф-I-ТМКЩ-С-10 ГОСТ 7338-90
То же, 1-го класса, вида Н, типа I, марки TMKЩ, степени твердости Т, толщиной 3 мм:
Пластина 1H-I-TMKЩ-Т-3 ГОСТ 7338-90
То же, 2-го класса, вида Н, типа II, марки ТМКЩ, степени твердости С, с одной тканевой прокладкой, толщиной 2 мм:
Пластина 2Н-II-ТМКЩ-С-1х2 ГОСТ 7338-90
