Пластина резиновая для трансформаторов

Резиновая пластина для трансформаторов ГОСТ 12855-77

Назначение:

Настоящий стандарт распространяется на вулканизованную резиновую пластину, предназначенную для изготовления различных неподвижных уплотнений, используемых в трансформаторах и других электротехнических устройствах, исполнения У, УХЛ, ХЛ, Т категории I по ГОСТ 15150-69.



Описание:

Резиновую пластину изготовляют двух типов:
УМ - универсальная маслотепломорозостойкая,
ОМ - озономорозостойкая.

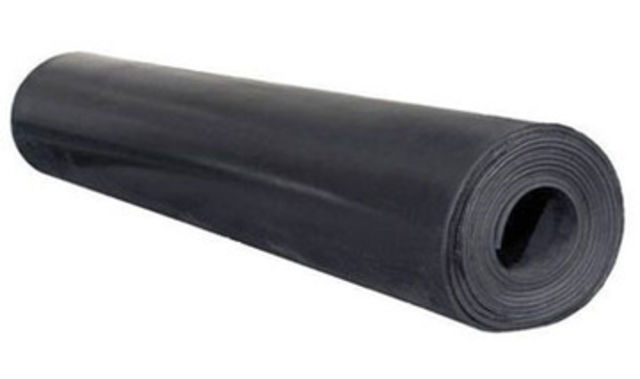

Пластину УМ выпускают в виде листов, рулонов, полос и шнура; пластину типа ОМ - листов.

Технические характеристики:

Вид пластины	Длина		Ширина		Толщина	Диаметр
	Номин.	Пред. откл.	Номин.	Пред. откл.		Номин.	Пред. откл.
Лист	250- 1000	±50	250- 800	±25	2-25	-	-
Рулон	800- 5000		200- 800			-	-
	800- 5000		800- 1200	±50
Полоса	1000- 20000	±50	10- 40	±2,0	4-16	-	-
Шнур	1000- 20000	±50	-	-	-	8,0 10,0 12,0 16,0	+ 1,0 + 1,0 + 1,2 + 1,6



Тип пластины	Рабочая среда	Температура, °С	Исполнение трансформаторов и других электротехнических устройств по ГОСТ 15150-69
Пластина УМ	Масло трансформаторное (ГОСТ 982-80, ГОСТ 10121-76) Масло трансформаторное марки ТКп Масла конденсаторные (ГОСТ 5775-85) Воздух	От -60 до +100	У, ХЛ, Т
Пластина ОМ	Воздух с повышенным содержанием озона (объемная доля 5·10-4%)	От -55 до +50	У, УХЛ



Пример условного обозначения пластины УМ, изготовляемой в виде листа толщиной 4 мм, шириной 250 мм, длиной 5000 мм:

УМ Лист 4 х 250 х 5000 ГОСТ 12855-77.

То же, в виде рулона:

УМ Рулон 4 х 250 х 5000 ГОСТ 12855-77

То же, в виде полосы толщиной 4 мм, шириной 20 мм, длиной 5000 мм:

 УМ Полоса 4 х 20 х 5000 ГОСТ 12855-77

То же, в виде шнура диаметром 8 мм:

УМ Шнур д. 8 ГОСТ 12855-77
