Назначение:

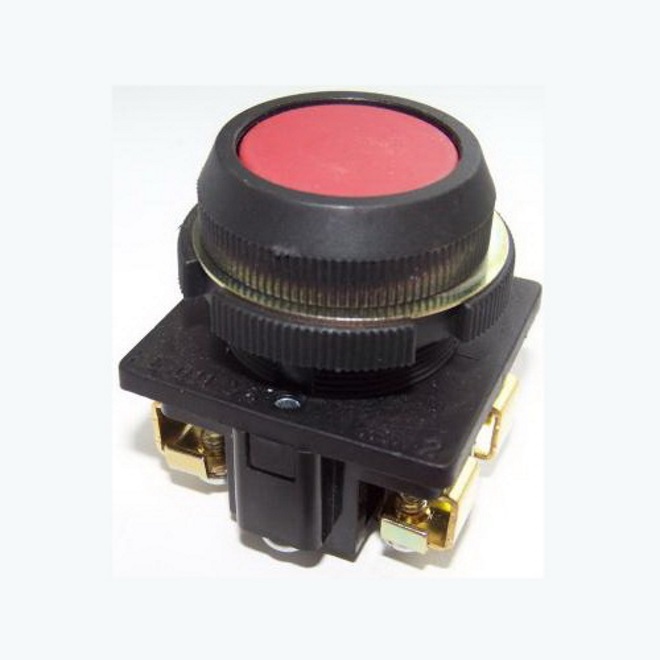

Кнопки КЕ предназначены для коммутации электрических цепей
управления переменного тока частоты 50 и 60 Гц напряжением до 660 в и постоянного тока напряжением до 440 В.
Основные типосиполнения:
Наименование |
Количество замыкающих контактов |
Количество размыкающих контактов |
Тип и цвет толкателей |
КЕ-021 исп2красный |
3 |
1 |
грибовидный красный |
КЕ-021 исп3 красный |
2 |
2 |
грибовидный красный |
КЕ-021 исп2 черный |
3 |
1 |
грибовидный черный |
КЕ-021 исп3 черный |
2 |
2 |
грибовидный черный |
КЕ-011 исп5 красный |
0 |
1 |
цилиндрический красный |
КЕ-011 исп4красный |
1 |
0 |
цилиндрический красный |
КЕ-011 исп4 черный |
1 |
0 |
цилиндрический черный |
КЕ-021 исп1 черный |
4 |
0 |
грибовидный черный |
КЕ-011 исп5 черный |
0 |
1 |
цилиндрический черный |
КЕ-021 исп1красный |
4 |
0 |
грибовидный красный |
КЕ-011 исп4зеленый |
1 |
0 |
цилиндрический зеленый |
КЕ-011 исп3 красный |
0 |
2 |
цилиндрический красный |
КЕ-011 исп3 черный |
0 |
2 |
цилиндрический черный |
КЕ-011 исп3 зеленый |
0 |
2 |
цилиндрический зеленый |
КЕ-011 исп2 черный |
1 |
1 |
цилиндрический черный |
КЕ-011 исп2 синий |
1 |
1 |
цилиндрический синий |
КЕ-011 исп2красный |
1 |
1 |
цилиндрический красный |
КЕ-011 исп2зеленый |
1 |
1 |
цилиндрический зеленый |
КЕ-011 исп2желтый |
1 |
1 |
цилиндрический желтый |
КЕ-011 исп1 черный |
2 |
0 |
цилиндрический черный |
КЕ-011 исп1красный |
2 |
0 |
цилиндрический красный |
КЕ-011 исп1зеленый |
2 |
0 |
цилиндрический зеленый |
Структура условного обозначения КЕ XXX ХХХХ:
КЕ - обозначение серии;
XX - исполнение по виду управляющего элемента и наличию специальных устройств: от 0,1 до 21;
X - количество контактных элементов: 1-1 или 2; 2 - 3 или 4;
