Назначение:

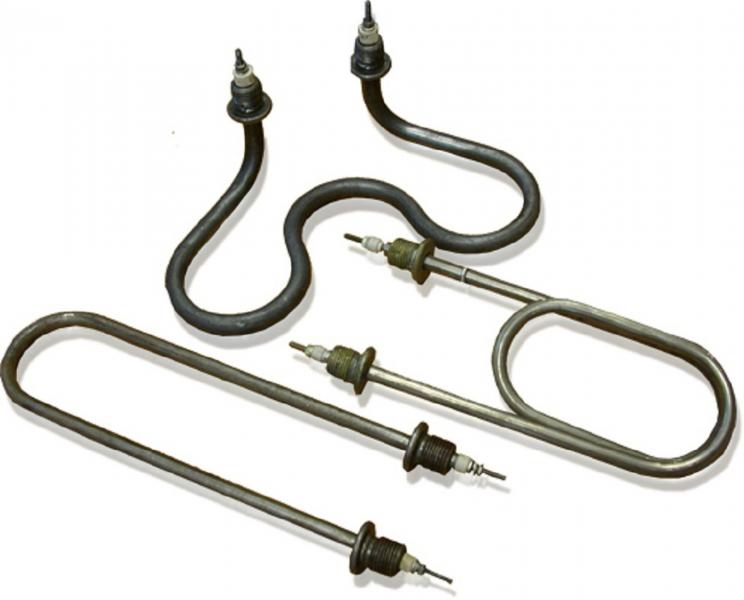

Электронагреватели трубчатые ТЭН (в дальнейшем « нагреватели или ТЭН») предназначены для нагрева различных сред: воды «Р»(рН7…9), «Х»(рН5…9), «J» (рН5…7), масла «Z», литейных форм «L», воздуха неподвижного «S», «Т» и движущегося со скоростью не менее 6м/с «О». ТЭНы используются в качестве комплектующих изделий в промышленных установках, в электроустановках, эксплуатиру
емых на железных дорогах и судах. ТЭНы могут эксплуатироваться в помещениях без повышенной опасности в условиях умеренного климата категории размещения 3 (У3) по ГОСТ 15150-69.
Технические характеристики:
Тип нагревателя ТЭН
Номинальная мощность, кВт
Напряжение трехфазной питающей сети, В
Рабочая среда
Сопротивление изоляции в холодном состоянии, МОм, не менее 0,5
Комплект поставки:
Нагреватель ТЭН - 1 шт.
Паспорт (на партию ТЭН) - 1 шт.
Устройство и эксплуатация:
Нагреватель представляет собой металлическую трубку 1, внутри которой запрессована в наполнитель 2 спираль 3 из проволоки высокого оммического сопротивления, прикрепленная к контактным стержням 4.
Торцы электронагревателя загерметизированы герметиком 5, снабжены изоляционными втулками 6 и контактным устройством 7.
Указание мер безопасности:
Запрещается:
- проводить ремонт нагревателей, находящихся под напряжением;
- проводить подтяжку контактных устройств под напряжением.
Корпус каждого нагревателя должен быть надежно заземлен.
Подготовка изделия к работе:
Эксплуатировать ТЭН можно только в той среде, для которой они предназначен. Активная часть корпуса электронагревателей должна полностью находиться в рабочей среде, при этом концы ТЭНа должны выходить из рабочей среды не менее чем на 15…25 мм от торца корпуса.
При эксплуатации температура на корпусе не должна превышать:
- для сред «S», «О» - 450°С;
- для среды «T» - 650°С;
- для сред «Р», «Х», «J» - 100°С;
- для среды «Z» - 300°С;
- для среды «L» - 450°С;
Крепление электронагревателей производится при помощи специальной арматуры, кронштейнов, зажимов, скоб. Крепление должно исключить самопроизвольную вибрацию. ЗАПРЕЩАЕТСЯ крепление электронагревателей за изоляционные втулки и контактные стержни.
Перед монтажом электронагревателей на объекте необходимо:
- Удалить смазку с корпуса электронагревателей и фланца, при этом не допускается попадание моющей жидкости на контактные стержни и изоляционные втулки.
- По мере необходимости протереть контактные стержни и изоляционные втулки от грязи и пыли.
- Проверить сопротивление изоляции каждого электронагревателя – оно должно быть не менее 0,5 Мом в холодном состоянии.
Если после транспортировки, хранения или длительного нерабочего состояния в процессе эксплуатации сопротивление изоляции уменьшилось ниже допустимой величины, то их необходимо поместить в термостат с температурой не более 100…150°С на 2-4 часа или подключить на воздухе на 1/3 номинального напряжения до восстановления сопротивления изоляции.
При монтаже электронагревателей на объекте следует руководствоваться «Правилами устройства электроустановок».
При эксплуатации ТЭН температура в зоне герметизации не должна превышать 150°С. В связи с этим потребитель обязан обеспечить защиту зоны герметизации от теплового потока, так как при более высоких температурах происходит резкое ухудшение качества герметизации.
Техническое обслуживание:
В процессе эксплуатации необходимо:
- Периодически удалять загрязнения с изоляционных втулок и контактных стержней;
- Следить за крепежными соединениями и вовремя устранять ослабления;
- Не допускать попадания жидкости на изоляционные втулки и контактную часть;
Правила хранения и транспортирования:
Условия хранения электронагревателей – по группе условий хранения 1(Л) ГОСТ 15150-69.
ТЭН должны храниться в помещениях при температуре от + 1°С и до + 40°С, относительной влажности воздуха не более 80% при + 25°С и при более низких температурах без конденсации влаги.
Вариант временной противокоррозионной защиты ВЗ-1 согласно ГОСТ 9014-78.
Вариант внутренней упаковки – ВУ-О согласно ГОСТ 23216-78.
Транспортирование электронагревателей в заводской упаковке допускается производить любым видом транспорта на любые расстояния. Условия транспортирования в части воздействия климатических факторов – по группе условий хранения 4(Ж2) ГОСТ 15150-69; условия транспортирования в части воздействия механических факторов – по группе условий транспортирования «С» ГОСТ 23216-78.
Гарантии изготовителя:
Изготовитель гарантирует соответствие качества электронагревателей требованиям ТУ3443-009-49110786-2002 при условии соблюдения правил эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации 1 год с момента ввода ТЭН в эксплуатацию, при гарантийной наработке не более установленной безотказной наработки 3000 часов.
Для ТЭН, поставляемых на экспорт, срок гарантии устанавливается один год со дня ввода их в эксплуатацию, но не более двух лет с момента проследования через государственную границу России.
Рис.2 Формы гибки ТЭН
Область применения трубчатых электронагревателей:
нагрев воздуха и прочих газов и смесей газов с подвижным и неподвижным воздухом;
нагрев воды и слабых растворов кислот и щелочей;
нагрев жиров и масел
нагрев прессформ;
нагрев легкоплавких металлов и сплавов
плавления селитры.
Структура условного обозначения ТЭН-ХХХ /ХХХ :
ТЭН – трубчатый электронагреватель;
Х - развернутая длина ТЭН по оболочке L , см
Х - обозначение заделки контактного стержня Lк или численное значение заделки Lk в см.;
Х - диаметр оболочки ТЭН D, мм;
/ - разделитель;
Х - номинальная мощность, кВт;
Х - обозначение нагреваемой среды и материала оболочки ТЭН ;
Х - номинальное напряжение, В.
Пример обозначения ТЭН : ТЭН -90A13/3,5J110 где:
90 - развернутая длина ТЭН по оболочке, см;
А - обозначение заделки контактного стержня (табл.1);
13 - диаметр оболочки ТЭН , мм;
3,5 - номинальная мощность, кВт;
J - нагреваемая среда – вода; материал оболочки ТЭНа - нержавеющая сталь;
110 - номинальное напряжение, В.
Условное обозначение нагреваемой среды и материала оболочки для промышленных ТЭН .
Условное обозначение ТЭН |
Нагреваемая среда |
Характер нагрева |
Материал оболочки ТЭНа |
X |
Вода, слабый раствор щелочей и кислот (pH от 5 до 9) |
Нагревание, кипячение с максимальной температурой на оболочке 100°С |
Медь и латунь (с покрытиями) |
J |
Вода, слабый раствор кислот (pH от 5 до 7) |
Нагревание, кипячение с максимальной температурой на оболочке 100°С |
Нержавеющая сталь |
P |
Вода, слабый раствор щелочей (pH от 7 до 9) |
Нагревание, кипячение с максимальной температурой на оболочке 100°С |
Углеродистая сталь |
S |
Воздух и пр. газы и смеси газов |
Нагрев в спокойной газовой среде до температуры на оболочке ТЭН 450°С |
Углеродистая сталь |
T |
Воздух и пр. газы и смеси газов |
Нагрев в спокойной газовой среде с температурой на оболочке ТЭН свыше 450°С |
Нержавеющая сталь |
O |
Воздух и пр. газы и смеси газов |
Нагрев в движущейся со скоростью 6м/с воздушной среде до температуры на оболочке ТЭН 450 °С |
Углеродистая сталь |
K |
Воздух и пр. газы и смеси газов |
Нагрев в движущейся со скоростью не менее 6м/с воздушной среде с температурой на оболочке ТЭН св. 450 °С |
Нержавеющая сталь |
R |
Воздух и пр. газы и смеси газов |
Нагрев в движущейся со скоростью менее 6м/с воздушной среде до температуры на оболочке ТЭН 450 °С |
Углеродистая сталь |
N |
Воздух и пр. газы и смеси газов |
Нагрев в движущейся со скоростью менее 6м/с воздушной среде с температурой на оболочке ТЭН св. 450 °С |
Нержавеющая сталь |
Z |
Жиры, масла |
Нагрев в ваннах и др. емкостях |
Углеродистая сталь |
V |
Щелочь, щелочно-селитровая смесь |
Нагрев и плавление в ваннах и др. емкостях с температурой на оболочке ТЭН до 600 °С |
Углеродистая сталь |
W |
Легкоплавкие металлы: олово, свинец и др. |
Нагрев и плавление в ваннах и др. емкостях с температурой на оболочке ТЭН до 450 °С |
Углеродистая сталь |
L |
Литейные формы, пресс-формы |
ТЭН вставлен в паз, имеется гарантированный контакт с нагреваемым металлом, температура на оболочке ТЭН до 450 °С |
Углеродистая сталь |
Y |
Металлические плиты из алюминиевых сплавов |
ТЭН залит металлом, работает с термоограничителями, температура на оболочке ТЭН до 320 °С |
Углеродистая сталь |
Условное обозначение нагреваемой среды и материала оболочки для бытовых ТЭН .
Условное обозначение ТЭН |
Нагреваемая среда |
Характер нагрева |
Материал оболочки ТЭНа |
Х |
Вода, слабый раствор щелочей и кислот (pH от 5 до 9) |
Нагревание, кипячение |
Медь и латунь (с покрытиями) |
Р |
Вода, слабый раствор щелочей (pH от 7 до 9) |
Нагревание, кипячение |
Нержавеющая сталь |
П |
Вода, слабый раствор щелочей и кислот (pH от 5 до 9) |
Нагревание, кипячение |
Углеродистая сталь |
С |
Воздух |
Нагрев в спокойной воздушной среде до 500°С на оболочке ТЭН |
Углеродистая сталь |
Т |
Воздух |
Нагрев в спокойной воздушной среде до 700°С на оболочке ТЭН |
Нержавеющая сталь |
О |
Воздух |
Нагрев в движущейся со скоростью не менее 6м/с воздушной среде до 500 °С на оболочке ТЭН |
Углеродистая сталь |
Э |
Воздух |
Нагрев в движущейся со скоростью менее 6м/с воздушной среде до 500 °С на оболочке ТЭН |
Углеродистая сталь |
И |
Жиры, масла |
Нагрев в ваннах и др. емкостях до 300 °С на оболочке ТЭН |
Углеродистая сталь |
У-1 |
Подошвы электроутюгов |
ТЭН залит металлом, работает с термоограничителями (терморегуляторами, термовыключателями), температура на оболочке ТЭН до 500 °С. |
Углеродистая сталь |
У-2 |
Подошвы электроутюгов, металлические плиты из алюминиевых сплавов, металлические формы (стальные и чугунные) |
ТЭН вставлен в паз и запрессован в изделие, работает с термоограничителями (терморегуляторами, термовыключателями), температура на оболочке ТЭН до 500 °С. |
Углеродистая сталь |
