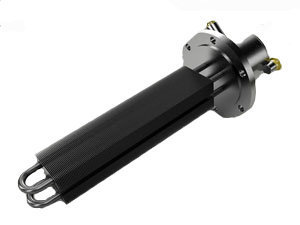

Блоки электронагревателей взрывозащищенные БЭВ

Назначение:

БЭВ-2 - блок электронагревателей взрывозащищенный предназначен для подогрева масла смазки до температуры плюс 30±5°С в баке газоперекачивающего агрегата СТД12500 (далее по тексту агрегат) с целью обеспечения максимальной готовности агрегата к пуску в холодное время года. Маслом смазки агрегата БЭВ является масло турбинное ТП-22 по ГОСТ 9972-74, оно же является рабочей средой для электронагревателей блока БЭВ, электропитание на БЭВ-2 может подаваться при температуре рабочей среды в пределах от +5°С до +40°С.

Условия эксплуатации:
Безаварийность и взрывобезопасность эксплуатации БЭВ в составе агрегата СТД 12500 обеспечиваются только при исправности следующих блокировок в агрегате, исключающих контакт электронагревателей с взрывоопасной средой и обеспечивающих требования эксплуатационной документации при работе агрегата:
- блокировка, отключающая БЭВ-2 при снижении уровня масла в баке агрегата, когда над активной частью ТЭН слой масла менее 100 мм при горизонтальной установке БЭВ-2;
- блокировка, отключающая БЭВ-2 при нагреве масла в баке свыше 35(С, при переходе агрегата в режимы "Пуск", "Работа", "Нормальный останов", "Аварийный останов", при сигнале "Пожар", при снятии режима автоматического управления;
- блокировка, отключающая БЭВ-2 при прекращении принудительной циркуляции масла в агрегате.
БЭВ имеет "взрывобезопасный" уровень взрывозащиты с видом взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ 22782.6-81, имеет маркировку взрывозащиты "1ExdIIBT4X" и может применяться в помещениях класса В-1а и наружных установках согласно "Правил устройства электроустановок" (ПУЭ-98), в которых могут образовываться взрывоопасные смеси паров и газов категории IIА и IIВ группы Т1, Т2, Т3, Т4 согласно ГОСТ 12.1.011-78.
Знак Х, следующий за маркировкой взрывозащиты, означает, что при эксплуатации блока БЭВ-2 необходимо соблюдать следующие требования, особые условия:
- запрещается эксплуатация БЭВ-2 при отсутствии блокировки, отключающей БЭВ при снижении уровня масла в баке агрегата, когда над активной частью ТЭН слой масла менее 100 мм при горизонтальной установке блока ТЭН;
- запрещается эксплуатация БЭВ-2 при отсутствии блокировки, отключающей БЭВ при нагреве масла в баке свыше 35°С, при переходе агрегата в режимы "Пуск", "Работа", "Нормальный останов", "Аварийный останов", при сигнале "Пожар", при снятии режима автоматического управления;
- запрещается эксплуатация БЭВ-2 при отсутствии блокировки, отключающей БЭВ при прекращении принудительной циркуляции масла в баке агрегата;
- температура масла в баке агрегата должна быть в пределах от +5°С до +40°С.
Вид климатического исполнения блока УХЛ3 по ГОСТ 15150.

Пример записи БЭВ-2 при заказе и в документации другой продукции, в которой он может быть применен: Блок электронагревателей взрывозащищенный БЭВ-2 по МИКМ.681827.001 ТУ.
