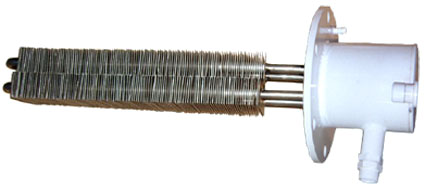

Блок трубчатых электронагревателей с взрывонепроницаемой коробкой ТЭНБВ

Назначение:

Блок трубчатых электронагревателей с взрывонепроницаемой коробкой выводов предназначен для подогрева масла смазки до температуры плюс 30±5°С в баке газоперекачивающих агрегатов ГПА-Ц-16 с приводом авиационного типа с целью обеспечения максимальной готовности агрегатов в холодное время года.

Блок ТЭНБВ является взрывозащищенным с уровнем взрывозащиты «взрывобезопасный», с видами взрывозащиты «взрывонепроницаемая оболочка» и «масляное заполнение оболочки», имеет маркировку по взрывозащите «IExdIIBT4» и может применяться в помещениях класса B-Ia и наружных установках согласно ПУЭ, в которых могут образовываться взрывоопасные смеси паров и газов с воздухом категории IIА и IIВ группы Т1, Т2, Т3, Т4 согласно ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.2-99, ГОСТ Р 51330.9-99, ГОСТ Р 51330.11-99. Блок ТЭНБВ предназначен для эксплуатации в условиях нормированных для исполнения УХЛ категории 3 согласно ГОСТ 15150-69.

Расшифровка условного обозначения (на примере блокаТЭНБВ-5Z220 УХЛ3)

«Блок трубчатых электронагревателей ТЭНБВ -5Z 220 УХЛ3 ТУ 3442-009-36901397-00»

- Нагреваемая среда – масло минеральное ТП-22, ТП-22С ГОСТ 9972 или МС-8Л ТУ 38.10-1659.
- Материал оболочки ТЭН – углеродистая сталь или нержавеющая жаропрочная сталь.
- Схема соединения в блоке ТЭН – параллельное .
- В электрической схеме комплектуемого изделия должна быть предусмотрена блокировка исключающая нагрев масла свыше 35°С и падение уровня масла менее 20 мм над поверхностью оребрения при горизонтальной установке и 20 мм ниже привалочной поверхности фланца при вертикальной установке.
