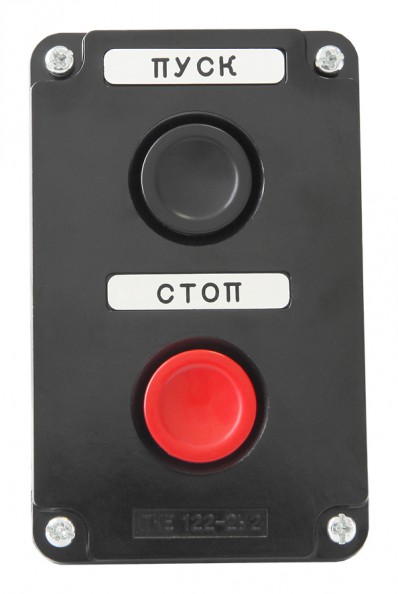

Назначение:
ПКЕ - кнопочные посты управления. Предназначены для коммутации электрических цепей управления переменного напряжения до 660 В, частоты 50 и 60 Гц и постоянного напряжения до 440 В.
Структура условного обозначения:
ПКЕ Х1 Х2 2 - Х3
1 2 3 4 5
1. обозначение серии
2. цифра, обозначающая исполнение по эксплуатационному назначению:
1 – для встройки в нишу;
2 – для установки на ровной поверхности;
6 – для встройки в нишу («Пуск» - «Стоп»);
7 – для установки на ровной поверхности («Пуск» - «Стоп»).
3. цифра обозначающая исполнение степени защиты по ГОСТ 14255-69:
1- IP со стороны управляющего элемента и IP00/IP40 со стороны монтажа проводов;
2 - IP54 со стороны управляющего элемента и IP00/IP54 со стороны монтажа проводов;
4. цифра 2 обозначает материал корпусных деталей: пластмасса
5. цифра, обозначающая количество управляющих элементов (кнопок): 1,2,3
|
ПКЕ 112/2 |
ПКЕ 112/3 |
Пост |
с 2 кнопками "Стоп-Пуск" |
с 3 кнопками "Стоп-Пуск" |
Номинальное напряжение |
500В, 50Гц |
500В, 50Гц |
Номинальный ток: |
10А |
10А |
Степень защиты: |
IP00 |
IP00 |
Габаритные размеры: |
74х118х53 мм |
74х140х53 мм |
|
ПКЕ 212/1 |
ПКЕ 212/2 |
ПКЕ 212/3 |
Пост |
с 1 кнопкой |
с 2 кнопками |
с 3 кнопками |
Номинальное напряжение |
500В, 50Гц |
660В |
500В, 50Гц |
Номинальный ток: |
10А |
10А |
10А |
Степень защиты: |
IP40 |
IP40 |
IP40 |
Габаритные размеры: |
74х74х60 мм |
74х140х60 мм |
74х190х60 мм |
|
ПКЕ 222/1 |
ПКЕ 222/2 |
ПКЕ 222/3 |
Пост |
с 1 кнопкой "Стоп" "Пуск" |
с 2 кнопками |
с 3 кнопками |
Номинальное напряжение |
500В, 50Гц |
500В, 50Гц |
500В, 50Гц |
Номинальный ток: |
10А |
10А |
10А |
Степень защиты: |
IP54 |
IP54 |
IP54 |
Габаритные размеры: |
74х74х75 мм |
74х140х75 мм |
74х190х75 мм |
Значение номинальных рабочих токов I ном.р. в зависимости от величины номинальных рабочих напряжений U ном.р.:
Род тока |
Параметры нагрузки |
||||
Переменный 50 и 60 Гц |
U ном.р., В |
500 |
380 |
220 |
110 |
I ном.р., А |
2 |
3 |
5 |
5 |
|
Постоянный |
U ном.р., В |
220 |
110 |
48 |
24 |
I ном.р., А |
0,3 |
0,6 |
1,6 |
2,0 |
Типоисполнение постов |
Эксплуатац. назначение |
Количество |
Степень зашиты по ГОСТ 14255-69 |
|
со стороны |
||||
толкателя |
контактных элементов |
|||
ПКЕ 112-1УХЛ3 (У3, Т3) |
Для встройки в нишу |
1 |
IP40 |
IP00 |
ПКЕ 112-2УХЛ3 (У3, Т3) |
2 |
|||
ПКЕ 112-3УХЛ3 (У3, Т3) |
3 |
|||
ПКЕ 122-1УХЛ2 (У2, Т2) |
1 |
IP54 |
||
ПКЕ 122-2УХЛ2 (У2, Т2) |
2 |
|||
ПКЕ 122-ЗУХЛ2(У2, Т2) |
3 |
|||
ПКЕ 212-1УХЛ3 (У3, Т3) |
Для пристройки к любой ровной поверхности |
1 |
IP40 |
IР40 |
ПКЕ 212-2УХЛ3 (У3, Т3) |
2 |
|||
ПКЕ 212-ЗУХЛ3 (У3, Т3) |
3 |
|||
ПКЕ 222-1УХЛ2(У2, Т2) |
1 |
IP54 |
IP54 |
|
ПКЕ 222-2УХЛ2 (У2, Т2) |
2 |
|||
ПКЕ 222-ЗУХЛ2 (У2, Т2) |
3 |
|||
ПКЕ 612-2УХЛ3 (УЗ, Т3) |
Для встройки в нишу ("Пуск"-"Стоп") |
2 |
IP40 |
IP40 |
ПКЕ 622-2УХЛ2 (У2, Т2) |
IP54 |
IР54 |
||
ПКЕ 712-2УХЛ3 (У3, Т3) |
Для пристройки к любой ровной поверхности ("Пуск"-"Стоп") |
IР40 |
||
ПКЕ 722-2УХЛ2 (У2, Т2) |
IP54 |
|
Значение параметра при |
||||||||
переменном токе частотой 50 или 60 Гц |
постоянном токе |
||||||||
Номинальное рабочее напряжение, В |
660 |
380 |
220 |
110 |
440 |
220 |
110 |
48 |
24 |
Номинальный рабочий ток, А |
1 |
2 |
3,4 |
6 |
0,1 |
0,3 |
0,6 |
1.6 |
2 |
Конструктивной особенность постов ПКЕ являются:
- карболитовый корпус;
- известный, легко узнаваемый дизайн;
- рельефная маркировка, отлитая на деталях ПКЕ;
- наличие защиты от самопроизвольного включения (крепление кнопок осуществлено ниже уровня лицевой панели изделия, что исключает случайное их нажатие);
- надежная защита от попадания влаги и пыли (степень защиты изделия определяется конструктивным исполнением, наличием резиновых прокладок и манжет);
- наличие шильдиков белого цвета, позволяющее маркировать назначение кнопок;
- абсолютно идентичные установочные размеры изделия позволяют без труда использовать их для замены аналогичных изделий прежних выпусков отечественных и зарубежных производителей.
Технические характеристики:
Номинальное напряжение изоляции, В |
660 |
Номинальное напряжение переменного тока частотой 50Гц, В |
440 |
Номинальное напряжение постоянного тока, В |
220 |
Минимальное рабочее напряжение, В |
12 |
Условный тепловой ток, А |
10 |
Минимальный рабочий ток, А |
0,1 |
Коммутационная износостойкость при частоте включения 1200 циклов в час, млн. циклов ВО |
1 |
Габаритные размеры:
Классическое исполнение.

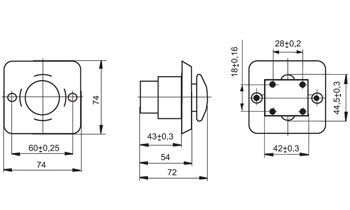

ПКЕ 112-1, ПКЕ 122-1 |

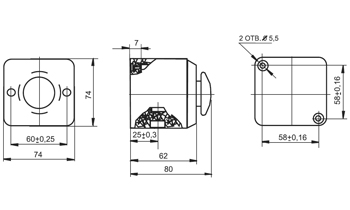

ПКЕ 212-1, ПКЕ 222-1 |

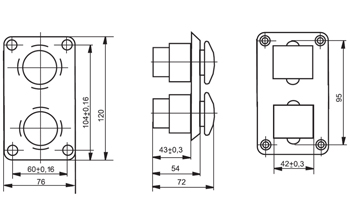

ПКЕ 112-2, ПКЕ 122-2 |

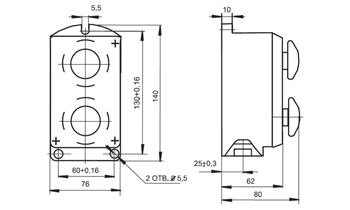

ПКЕ 212-2, ПКЕ 222-2 |
|
|

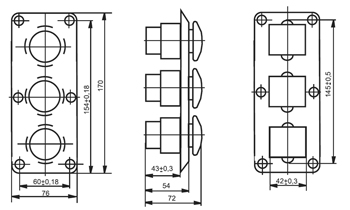

ПКЕ 112-3, ПКЕ 122-3 |

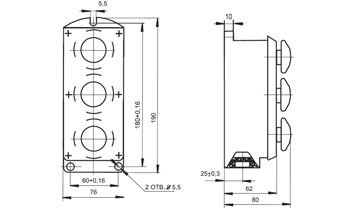

ПКЕ 212-3, ПКЕ 222-3 |
