Назначение:
ПКT - кнопочные посты управления.
Предназначены для коммутации электрических цепей управления переменного напряжения до 660В, частоты 50 и 60Гц и постоянного напряжения до 440В.
Структура условного обозначения ПКТ-ХХХ2:
ПКТ - пост кнопочный тельферный;
X - номер серии;
X - общее число управляющих элементов (толкателей): 2; 4; 6;
X - число двухоперационных управляющих элементов (толкателей): 0; 2; 4; 6;
Х2 - климатическое исполнение (У, Т, ХЛ) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.
|
ПКТ-20 |
ПКТ-40 |
ПКТ-60 |
Пост |
c 2 кнопками |
c 4 кнопками |
c 6 кнопками |
Номинальное напряжение |
660В, 50Гц |
660В, 50Гц |
660В, 50Гц |
Номинальный ток: |
6,3А |
6,3А |
6,3А |
Степень защиты: |
IP30 |
IP30 |
IP30 |
Габаритные размеры: |
50х230х50 мм |
50х310х50 мм |
50х380х50 мм |
Требования техники безопасности по ГОСТ 12.2.007.6-75.
Ключ замка при работе поста должен оставаться вставленным в пост. Использование в качестве ключа каких-либо отмычек категорически запрещается.
Посты соответствуют требованиям ТУ 16-526. 040-80 и ГОСТ 2492-84.
Посты климатических исполнений Т2, ХЛ2 дополнительно соответствуют требованиям ГОСТ 15963-79 и ГОСТ-72. Посты экспортного исполнения - требованиям РД 16.01.007-88.
Типоисполнение |
Число толкателей |
Диаметр отверстия в манжете, мм |
Масса, кг, не более |
|
однооперационных |
двухоперационных |
|||
ПКТ-20Х2 |
2 |
- |
12,0±1 |
0,32 |
ПКТ-22Х2 |
- |
2 |
17,5±1 |
0,33 |
ПКТ-40Х2 |
4 |
- |
17,5±1 |
0,44 |
ПКТ-42Х2 |
2 |
2 |
17,5±1 |
0,46 |
ПКТ-44Х2 |
- |
4 |
17,5±1 |
0,47 |
ПКТ-60Х2 |
6 |
- |
17,5±1 |
0,62 |
ПКТ-62Х2 |
4 |
2 |
21,0±1 |
0,63 |
ПКТ-64Х2 |
2 |
4 |
21,0±1 |
0,65 |
ПКТ-66Х2 |
- |
6 |
21,0±1 |
0,66 |
|
|
|
|
|
ток и категория |
Номинальное рабочее |
Вид коммутации |
||
Включение при |
Отключение при |
Включение и |
||
Ток нагрузки., А |
||||
Переменный частотой 50 |
110 |
40 |
4 |
- |
Постоянный, DC-11 |
36 |
- |
- |
4 |

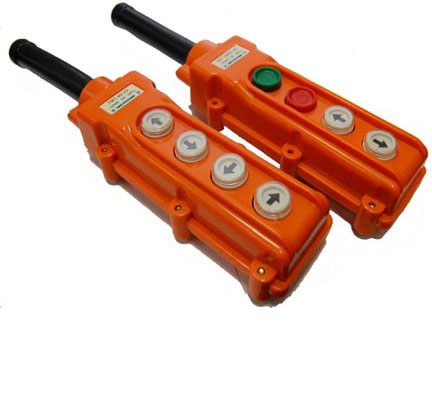

Кнопочные посты выполнены в пластмассовых оболочках, в которых установлены однооперационные и двухоперационные управляющие элементы и электрический замок.
Операционная маркировка, указывающая направление движения механизма электростали кранбалки, выполнена на корпусе поста в виде стрелок.
Посты изготовляются:
по способу оперативного воздействия на органы управления - нажимные;
по способу возврата органа управления - с самовозвратом.
