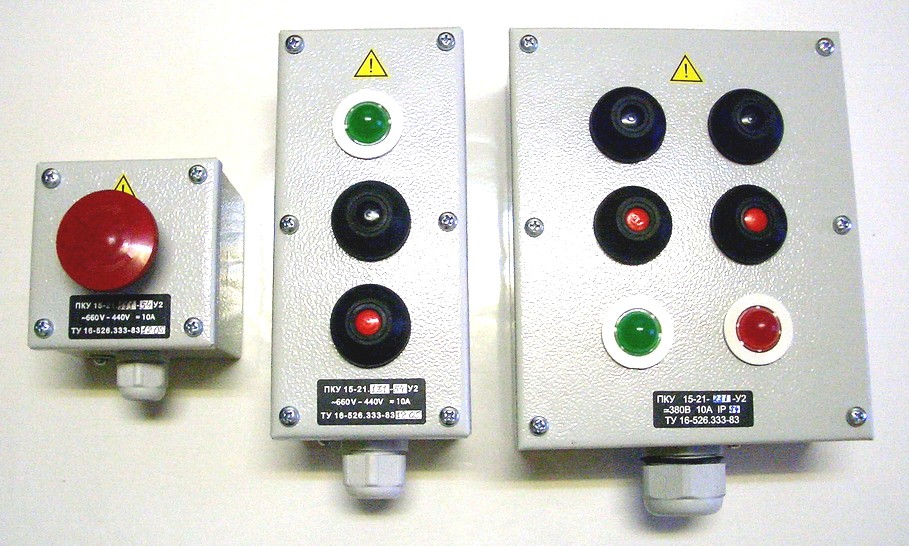

Посты кнопочные ПКУ15-21

Назначение:

Посты кнопочные ПКУ15-21 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50 и 60 Гц и постоянного тока до 440В



Основные параметры постов ПКУ 15-21 соответствуют параметрам следующих встраиваемых аппаратов: выключателей кнопочных серии КЕ ТУ 16.542.015-84 и переключателей управления серии ПЕ ТУ 16-526.408-72.
Категория применения встроенных в посты кнопочных выключателей и переключателей-АС11 и ДС11 по ГОСТ 12434-83.
Номинальный режим работы постов - продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный по ГОСТ 12434-83. К каждому зажиму встроенного аппарата можно подсоединять один медный или алюминиевый провод сечением не более 2, 5 мм 2 и два медных провода сечением не более 1, 5 мм 2



Согласно заявке посты могут быть укомплектованы:

• светосигнальной арматурой СКЛ11
• кнопочными переключателями серии ПЕ
• кнопками серии КЕ



Исполнение поста со степенью защиты IP-54 предусматривает наличие герметичного сальника:

• ПКУ 15-21.111 - PG-13.5
• ПКУ 15-21.121; ПКУ 15-21.131 - PG -19
• ПКУ 15-21.141 - PG -21
• ПКУ 15-21.231; ПКУ 15-21.331 и др. - P G -36



Конструкция и принцип действия:

Посты представляют собой металлические оболочки со встроенными аппаратами.
Посты, встраиваемые у плоской поверхности, поставляются как с сальниками для уплотнения проводов, так и без них (оговариваются в заказе), а подвесные посты только с сальниками.
В постах могут быть 1 или 2 сальниковых ввода. Сальниковый ввод компенсируется шайбами, диаметр которых (проходное отверстие) зависит от типа поста: ПКУ 15-21.111- 20мм, ПКУ 15-21.121, ПКУ 15-21.131- 24мм, ПКУ15-21.141- 28мм, ПКУ 15-21.163, ПКУ 15-21.253, ПКУ 15-21.283- 48мм, ПКУ 15-21.231, ПКУ 15-21.331- 48мм.
Пост управления, пристраиваемый к плоской поверхности, состоит из металлического корпуса и панели с установленными на ней коммутационными аппаратами КЕ, ВК, ПЕ, КУ, светосигнальной арматурой АЕ, СКЛ с оперативными табличками. Пост управления, подвешиваемый на металлическом рукаве или тросе (подвесной), состоит из корпуса, крышки и панели с установленными на ней аппаратами с оперативными табличками. В постах со степенью защиты IP 54 между корпусом и панелью в местах установки аппаратов дополнительно установлены герметизирующие прокладки. Пост, пристраиваемый к ровной поверхности с тросиковым приводом, крепится винтами М5, пропущенными через специальные отверстия в корпусе. Ввод монтажных проводов осуществляется через специальные отверстия в корпусе или сальниковый ввод.



Условия эксплуатации:

Номинальное значение климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543-70 для поста со степенью защиты IP 54 – T 2, а для поста со степенью защиты IP 40 – T 3.
Нижнее значение рабочей температуры для климатического исполнения У - - 40 0 С, при таком же значении температуры допускается эксплуатация постов в условиях УХЛ2, УХЛ3.
Высота над уровнем моря не более 4300 м. Окружающая среда невзрывоопасная, не содержащая газы, жидкости и пыль, в концентрациях, нарушающих работу постов. Тип атмосферы – II, по ГОСТ 15150-69. Прямое воздействие солнечной радиации не допускается. Рабочее положение в пространстве – любое.
В части требования техники безопасности посты соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75. Посты соответствуют требованиям ТУ 16-526.333-83, ГОСТ 2492-84, ГОСТ 12434-83. Посты, поставляемые на экспорт, дополнительно соответствуют РД 16 01.007-88.

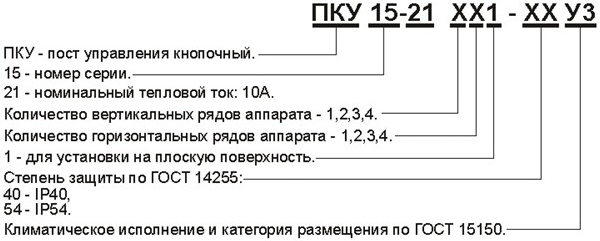

Посты классифицируются по типу исполнения в зависимости от способа установки, количества встраиваемых аппаратов, климатического исполнения и категории размещения согласно структуре условного обозначения. В посты могут встраиваться кнопочные выключатели КЕ, ВК, переключатели ПЕ, КУ и светосигнальная арматура АЕ, СКЛ.
