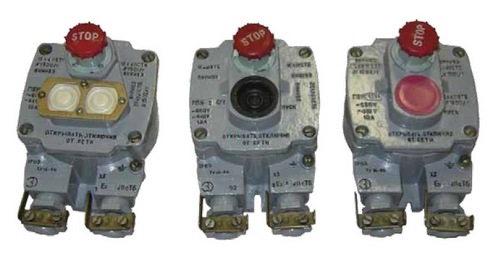

Посты взрывозащищенные кнопочные типа ПВК-1,2,3 , РВ ExdI, 1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6, 2ExеdIIСТ6



Назначение:

Пост ПВК взрывозащищенный предназначен для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Посты предназначены для эксплуатации:

  • с маркировкой взрывозащиты РВ ExdI в угольных и сланцевых шахтах, опасных по газу и пыли;
  • с маркировкой взрывозащиты 1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6, 2ExеdIIСТ6 – во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.



Условия эксплуатации:

Климатическое исполнение постов –У1, У5, Т5, ХЛ1, ОМ1, Т1 по ГОСТ 15150.

температура окружающего воздуха:

ХЛ1от минус 60°С до плюс 40°С; У1 от минус 40°С до плюс 40°С; У5 от минус 5°С до плюс 35°С;

ОМ1 от минус 30° С до плюс 45°С;

Т1 от минус 10° С до плюс 45°С; Т5 от плюс 1°С до плюс 35°С.

высота над уровнем моря не более 4300м;

относительная влажность воздуха до 98±2% при температуре плюс 35±2°С с конденсацией влаги;

степень защиты постов IP65 по ГОСТ 14254, , для постов ПВК-Х5Х1 – IP54.



Конструкция:

Взрывонепроницаемая металлическая оболочка поста ПВК взрывозащищенного состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух-, трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей.

Привод кнопки «стоп» выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один размыкающий (Р) и один замыкающий (З) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм 2.

Масса постов ПВК-2ХХХ не более 1,8 кг, постов ПВК-3ХХХ не более 1,9 кг



Технические данные:

Наименование параметра

Норма для исполнения

PBExdl

1ExdIIАТ61
ExdIIВТ61
ExdIIСТ6

2ExedIICТ6

Номинальное напряжение, В: переменного тока (50или60 Гц)

до 127

до 660

до 380

Номинальное напряжение, В: переменного тока (50или60 Гц)

до 110

до 440

до 220

Постоянного тока номинальный ток,А

16

16

16



Структура условного обозначения:

ПВК-Х1 Х2 Х3 Х4

ПВК - Пост управления Взрывозащищенный Кнопочный;

Х1 - Исполнение по количеству толкателей: 1 или 2 или 3.

Х2 - Исполнение с маркировкой взрывозащиты:

1) РВ ExdI;

2) 1ExdIIВТ6;

3) 1ExdIIСТ6;

4) 2ExеdIIСТ6;

6) 1ExdIIАТ6.

Х3 - Климатическое исполнение: У, ХЛ, ОМ или Т по ГОСТ 15150-69;

Х4 - Категория размещения: 1 или 5 по ГОСТ 15150-69.

ТУ 16-89 ИМШБ.642254.017 ТУ

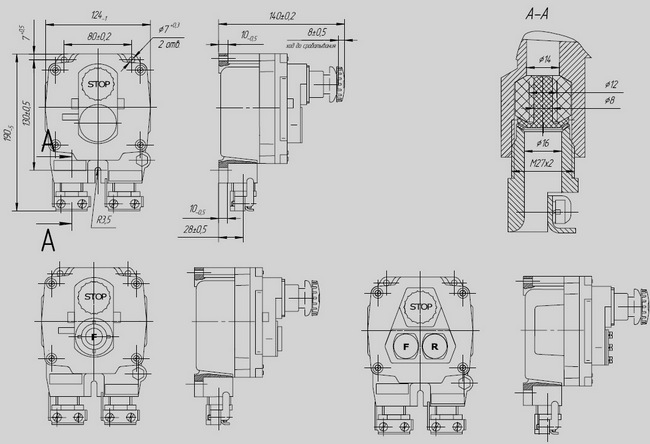

Габаритные и установочные размеры постов ПВК-1, ПВК-2, ПВК-3.



Схема электрическая кнопки:
