Назначение:

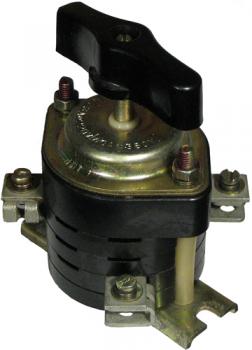

Пакетные выключатели ВП предназначены для работы в электрических цепях напряжением до 380 В переменного тока частотой 50 Гц и до 220 В постоянного тока в качестве вводных выключателей цепей управления и распределения электроэнергии и для ручного управления асинхронными электродвигателями.
Структура условного обозначения:
ВПХ–ХХУ3
ВП – выключатель пакетный
Х – число коммутируемых цепей (полюсов)
ХХ – номинальный ток (16, 40, 63А)
У3 – климатическое исполнение и категория размещения
В зависимости от способа крепления и монтажа выключатели изготавливаются в следующих исполнениях:
I – крепление скобами, установка за панелью толщиной до4 мм, заднее присоединение внешних проводников, степень защиты IP00
II – крепление скобами, установка за панелью толщиной до24 мм, заднее присоединение внешних проводников, степень защиты IP00
III – крепление за основание, установка внутри шкафа на панели, переднее присоединение внешних проводников, степень защиты IP00
IV – крепление за оболочку, переднее присоединение внешних проводников, степень защиты IP30 (только для ВП-16)
Температура окружающей среды, °C - от –50 до +45°C
Масса в зависимости от исполнения, кг - от 0,15 до 0,75
Технические характеристики:
Новое наименование |
Исполнение |
Размеры, мм |
Масса кг. не более |
Степень защиты |
||||||
Н±2 |
В±2 |
С±1 |
D |
d |
d1 |
h±2 |
||||
ВП1-16 |
I |
66 |
86 |
74 |
61 |
5.3 |
6 |
8 |
0.15 |
IP00 |
II |
87 |
29 |
||||||||
III |
66 |
65 |
55 |
10 |
||||||
ВП2-16 |
I |
72 |
86 |
74 |
8 |
0.18 |
IP00 |
|||
II |
93 |
29 |
||||||||
III |
72 |
65 |
55 |
10 |
||||||
IV |
86.5 |
6 |
0.31 |
IP30 |
||||||
ВП3-16 |
I |
78 |
86 |
74 |
61 |
5.3 |
6 |
8 |
IP00 |
|
II |
99 |
29 |
0.21 |
|||||||
III |
78 |
65 |
55 |
10 |
||||||
IV |
86.5 |
6 |
0.34 |
IP30 |
||||||
ВП2-40 |
I |
95 |
114 |
100 |
92 |
7 |
8 |
7 |
0.47 |
IP00 |
II |
118 |
32 |
||||||||
III |
95 |
100 |
90 |
11 |
||||||
ВП3-40 |
I |
105 |
114 |
100 |
7 |
0.52 |
||||
II |
130 |
32 |
||||||||
III |
105 |
100 |
90 |
11 |
||||||
ВП2-63 |
I |
115 |
114 |
100 |
102 |
7 |
0.63 |
|||
II |
138 |
32 |
||||||||
III |
115 |
100 |
90 |
11 |
||||||
ВП3-63 |
I |
135 |
114 |
100 |
7 |
0.75 |
||||
II |
158 |
32 |
||||||||
III |
135 |
100 |
90 |
11 |
