Пакетные выключатели

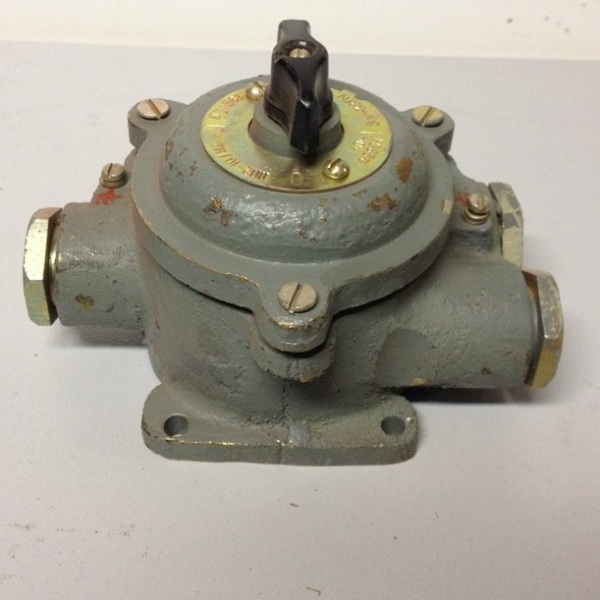

ПП52

Назначение:

Пакетные переключатели (выключатели) предназначены для работы в качестве вводных выключателей, переключателей цепей управления и распределения электрической энергии, для ручного управления электродвигателями в электрических цепях переменного тока напряжением до 380 В и постоянного тока напряжением до 220 В.

Виды климатического исполнения переключателей - У, М, ОМ; категория размещения - 3 по ГОСТ 15150-69.

Переключатели предназначены для работы при воздействии на них механических факторов по группе условий эксплуатации М3 и М46 Г0СТ 17516.1-90.

Переключатели имеют следующие исполнения:

 - по виду крепления и по способу присоединения проводников:

 - креплением передней скобой и присоединением сзади

 - креплением задней скобой и присоединением спереди

 - по числу коммутационных положений и способу их фиксации;

 - на 4 положения с фиксацией через 90°, без самовозврата;

 - по числу коммутируемых цепей - до 9;



Технические характеристики:

Наименование основных параметров переключателей	Значение для типа
	ПП52-1ХХХ	ПП52-2ХХХ	ПП52-3ХХХ	ПП52-4ХХХ
Номинальный ток, А, при номинальном напряжении: - переменного и постоянного тока 220 В - переменного тока 380 В	16 10	25 16	40 25	63 40
Максимально-допустимая частота включений в час Коммутационная износостойкость при коммутации номинальных токов при индуктивной нагрузке, тыс. циклов В-О Механическая износостойкость, тыс. переключений	600     30    200			300     15   100
