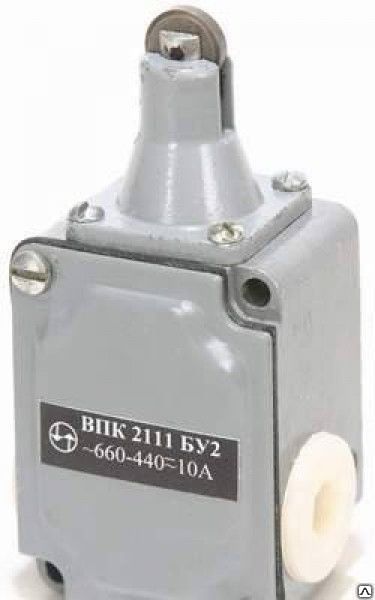

ВПК 2111 (выключатель концевой, шток с роликом)

Назначение:

Выключатели путевые ВПК двухполюсные, с самовозвратом, с одним замыкающим и одним размыкающим контактами, с двойным разрывом цепи, с прямым порядком размыкания цепи используются для коммутации электрических цепей управления переменного напряжения до 660В частоты 50 Гц и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Конструкция и принцип действия:

В определенных точках пути контролируемого объекта устанавливают управляющие упоры (кулачки). При достижении контролируемым объектом этих точек, кулачки осуществляют давление на рычаг концевого выключателя, размыкая контакты и разрывая электрическую цепь.

Преимущества:

- степень защиты IP 67;
- допускается установка в местах, не защищенных от попадания пыли и случайного попадания брызг воды или масла под любым углом или случайного обливания водой или маслом;
- установочные размеры полностью соответствуют требованиям ГОСТ;
- индивидуальная упаковка каждого выключателя.

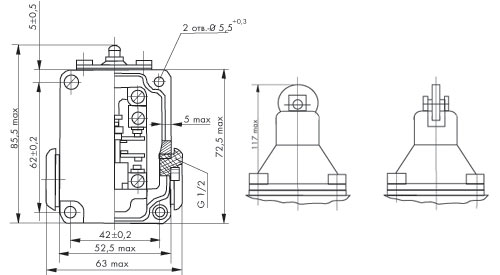

Габаритные и установочные размеры

Технические характеристики:

Тип выключателя		ВПК 2111
Ток продолжительного режима, А		10
Номинальное рабочее напряжение переменного тока частоты 50 Гц, В		12, 24, 40, 110, 127, 220, 380, 660
Номинальное рабочее напряжение постоянного тока, В		12, 24, 110, 220, 440
Номинальное напряжение изоляции, В	AC 50 Гц	660
	DC	440
Количество контактов		1з + 1р
Допустимая частота включений, циклов в час		6000
Механическая износостойкость, млн. циклов ВО		30
Коммутационная износостойкость, при соблюдении параметров нагрузки , млн. циклов ВО		4
Прямой рабочий ход, мм.		5,3 (+1,4 / -0,9)
Полный ход, мм., не более		8,5
Коммутационная износостойкость	группа А	5 х 106 при АС 1А
	группа Б	2 х 106 при АС 1А
Масса серебра	группа А	0,2 г.
	группа Б	0,1 г.
Режим работы по ГОСТ 18311-80		Повторно - кратковременный
Усилие прямого срабатывания выключателя, Н		меньше 15
Вид климатического исполнения и категория размещения		У2
Степень защиты		IP 67
Материал корпуса		Силумин
