Назначение:

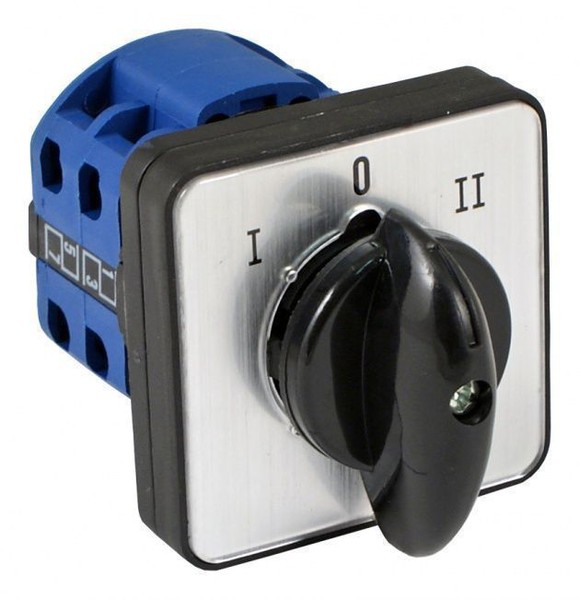

Переключатели ПК16 предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока частотой до 50(60) Гц, напряжением до 500В и в электрических цепях постоянного тока напряжением до 220В.
Переключатели могут быть использованы в главных цепях для пуска и остановки трёх- и однофазных двигателей. Для переключения обмоток электродвигателя со звезды на треугольник, для реверсирования электродвигателей и переключения обмоток двухскоростных электродвигателей. Кроме того, ПК могут использоваться во вспомогательных цепях для включения и отключения электрических цепей питания, щитов, шкафов и пультов различного назначения.
Описание:
Режим работы: продолжительный, прерывисто-продолжительный (восьмичасовой), повторно-кратковременный, с частотой переключений до 600 в час, при продолжительности включения до 60%, кратковременный, с длительностью рабочего периода 60 мин. Количество коммутационных цепей – от 1 до 32, с количеством коммутационных положений рукоятки от 2 до 8.
Срок службы 10 лет.
По способу установки и крепления, степени защиты, климатическому исполнению и категории размещения переключатели изготавливаются в следующих исполнениях:
температура окружающей среды, °C - от –50 до +45
Масса, в зависимости от исполнения, кг - от 0,15 до 0,75
В переключателях реализовано более 650 схем переключений, возможна реализация схем переключений по желанию заказчика.
Структура условного обозначения ПК16-ХХ Х ХХХХ ХХ:
ПК – переключатель коммутационный
16 – номинальный ток 16 А
ХХ – исполнение по степени защиты, по способу размещения и крепления
Х – исполнение по способу фиксации
ХХХХ – номер электрической схемы
ХХ – климатическое исполнение (УХЛ или Т) и категория размещения (2 или 3)
Технические характеристики:
Обозначение исполнения |
Способ установки и крепления |
Степень защиты |
Климатическое исполнение и категория размещения |
11 |
Установка за панелью, крепеж основанием |
IP00 |
УХЛ3, Т3 |
12 |
Установка за панелью, крепление основанием с фронтальной панелью |
IP30 со стороны панели |
УХЛ3, Т3 |
16 |
Установка внутри шкафов на панели, крепление задней скобой |
IP00 |
УХЛ3, Т3 |
38 |
Установка на стенах, конструкциях, крепление за оболочку |
IP30 |
УХЛ3, Т3 |
54 |
Установка за панелью, крепление брызгозащищающим основанием |
IP54 |
УХЛ2, Т2 |
