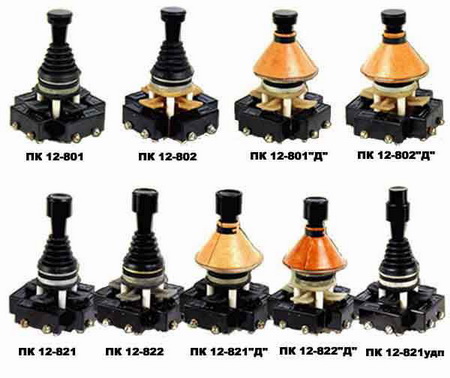

Переключатели крестовые ПК12

Назначение:

Переключатели предназначены для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением 380 В, постоянного тока напряжением 220 В и применяются для комплектации панелей, пультов, шкафов управления металлорежущих станков и других подобных устройств, для управления которыми необходима мнемоническая связь между направлением перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма.

Структурное обозначение:
ПК12-21ХХХХ-54 Х3:
ПК - вид аппарата Переключатель крестовый;
12 - номер серии;
21 - номинальный ток: 10 А;
Х - разделительный знак или буква: " " - исполнение без защиты от попадания стружки; Д - исполнение с защитой от попадания стружки;
Х - число полюсов, управляемых рукояткой (8 -8 полюсов);
Х - число полюсов, управляемых толкателем (0 - полюса отсутствуют, 2 - два полюса);
Х - конструктивное исполнение приводного элемента (1 -рукоятка с одним фиксируемым положением; 2 - рукоятка с пятью фиксируемыми положениями);
54 - степень защиты IР54 по ГОСТ 14255 69; Х3 - климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150 69.

Условия эксплуатации:
Номинальные значения климатических факторов по ГОСТ 15543.1 89 и ГОСТ 15150 69. Высота над уровнем моря не более 4300 м. Температура окружающего воздуха минус 40С. Рабочее положение переключателей при эксплуатации - любое, а исполнения переключателей с защитой от попадания стружки - рукояткой вверх. Переключатели стойки к воздействию коррозионно-активных агентов атмосферы типа II по ГОСТ 15150 69. Переключатели соответствуют группе условий эксплуатации М8 по ГОСТ 17516.1 90. По условиям эксплуатации в части коррозионной активности атмосферы переключатели соответствуют группе условий эксплуатации металлических деталей по ГОСТ 15150 69: 3 - для климатического исполнения УХЛ3. 5 - для климатического исполнения Т3. Требований безопасности переключатели соответствуют ГОСТ 12.2.007.6 75. Переключатели соответствуют требованиям ТУ 43.12-00216875-014 94. Переключатели, поставляемые на экспорт, дополнительно соответствуют требованиям РД16 01.007 88.

ТУ:
ТУ 43.12-00216875-014-94;РД 16 01.007-88

Технические характеристики:
Номинальное напряжение, В:
переменного тока частотой 50 (60) Гц 380
постоянного тока 220
Номинальный ток, А 10
Коммутационная износостойкость переключателей при частоте
включений не более 600 циклов в час, относительной продолжительности
включения (ПВ) 40, 60% с электрическими нагрузками, приведенными в
табл. 2, составляет не менее:
0,25 *10 в 6 степени циклов ВО для каждого из полюсов, управляемых рукояткой
(на одно положение рукоятки);
1,25 *10 в 6 степени циклов ВО для полюсов, управляемых толкателем.
Коммутационная способность переключателей приведена в табл. 3.

Таблица 2

Примечание. Значения нагрузок для полюсов управляемых толкателем в четыре раза меньше указанных в табл. 2.

Таблица 3

Примечание. Значения нагрузок для полюсов управляемых толкателем в четыре раза меньше указанных в табл. 3.

Механическая износостойкость составляет не менее:
0,25*10 в 6 степени циклов ВО для каждого из полюсов, управляемых рукояткой;
1,25*10 в 6 степени циклов ВО для каждого полюса, управляемого толкателем.
Усилие управления составляет, не более: для рукоятки - 50 Н; для толкателя - 30 Н.
При этом интервал между последовательными циклами составляет от 5 до 10 с при ПВ=60%.
Рукоятка переключателя выдерживает действие приложенного момента ( 10 Н без остаточных деформаций.
Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента не менее 20 Н.
Коммутационные элементы переключателя, управляемые рукояткой или толкателем, выдерживают сквозной ток 150 А.
К одному контактному зажиму переключателя допускается подсоединение одного медного или алюминиевого провода сечением до 2,5 мм или двух медных проводов сечением 1 мм.
Гарантийный срок эксплуатации - 2 года с момента ввода переключателя в эксплуатацию.
При поставке на экспорт гарантийный срок эксплуатации - 2 года со дня ввода
переключателя в эксплуатацию, однако не более 2,5 лет с момента проследования через
государственную границу.
Масса переключателей приведена в табл. 1.

Устройство:
Общий вид переключателей и их габаритные размеры приведены на рис. 1 4, электрические схемы - на рис. 5 6.

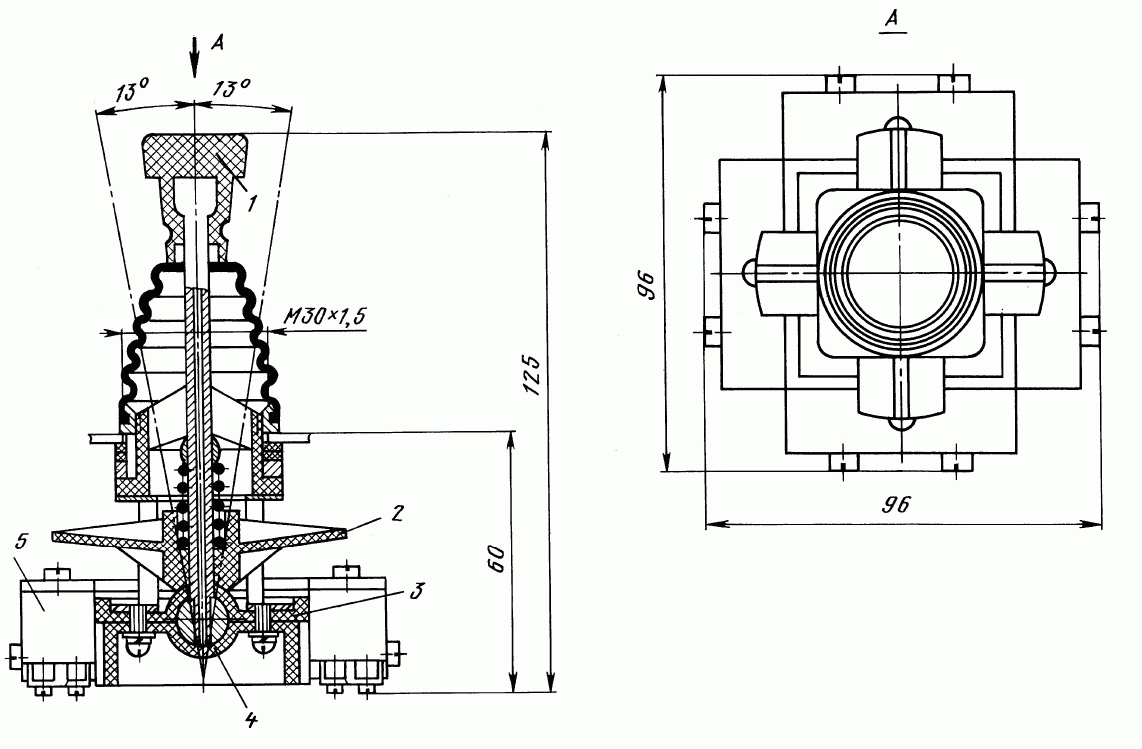

Общий вид и габаритные размеры крестовых переключателей ПК12-21-801 и ПК12-21-802: 1 - приводная рукоятка; 2 - управляющая крестовина; 3 - корпус; 4 - сферический подпятник; 5 - микровыключатель

Рисунок 1

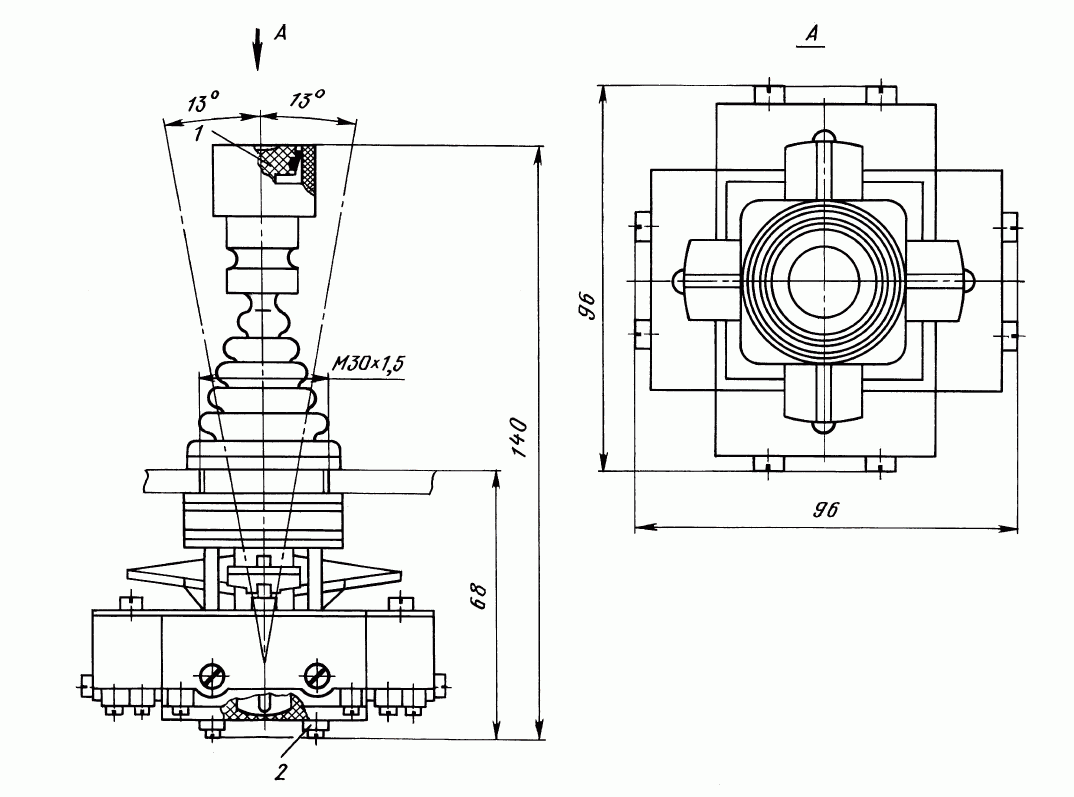

Общий вид и габаритные размеры крестовых переключателей ПК12-21-821 и ПК12-21-822: 1 - толкатель; 2 - внешний вывод

Рисунок 2

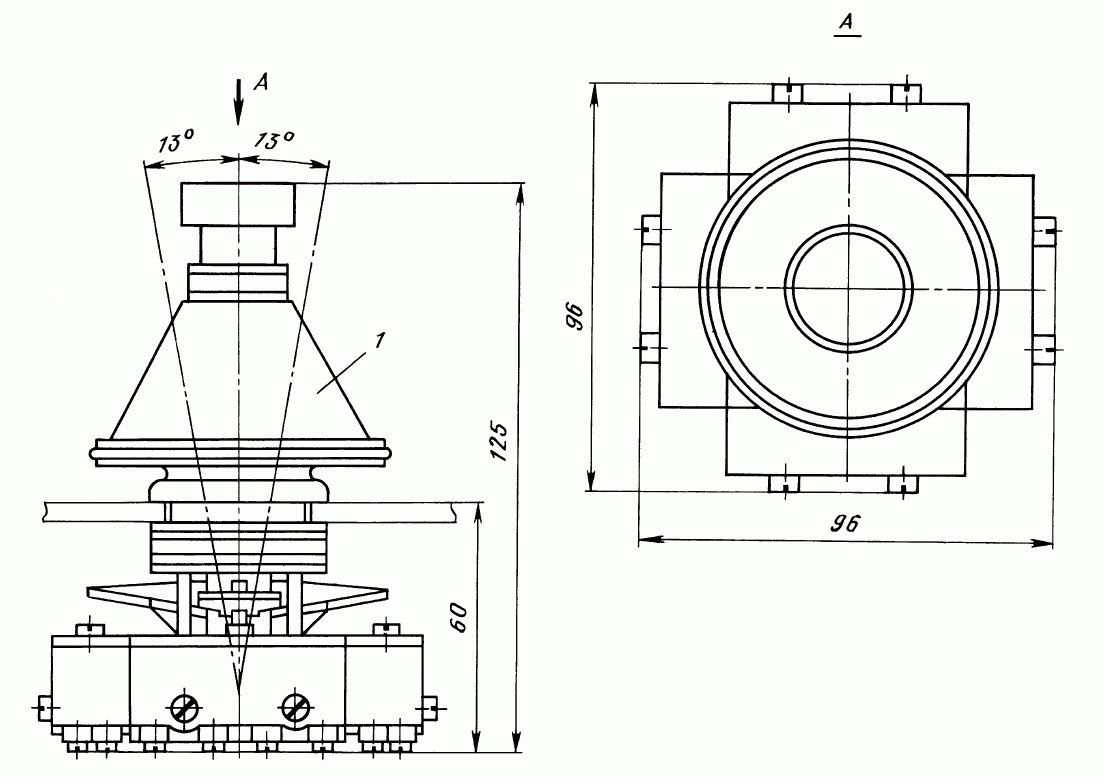

Общий вид и габаритные размеры крестовых переключателей ПК12-21Д801 и ПК12-21Д802: 1 - пластмассовый колпак

Рисунок 3

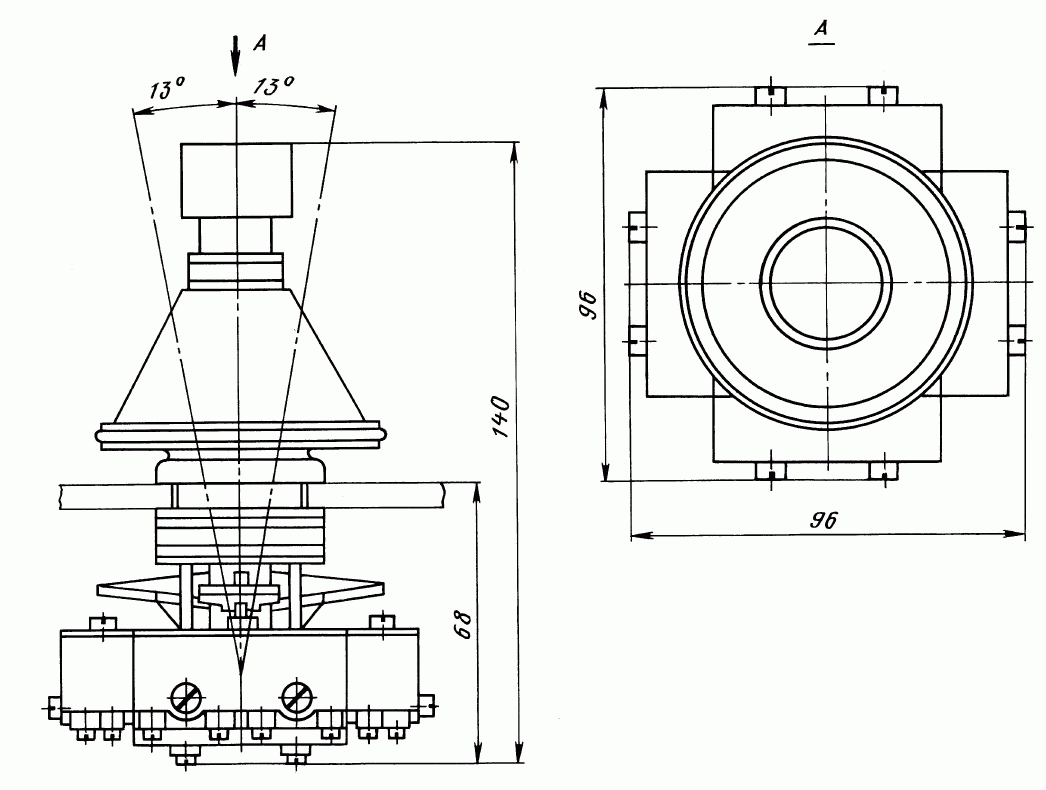

Общий вид и габаритные размеры крестовых переключателей ПК12-21Д821 и ПК12-21Д822

Рисунок 4

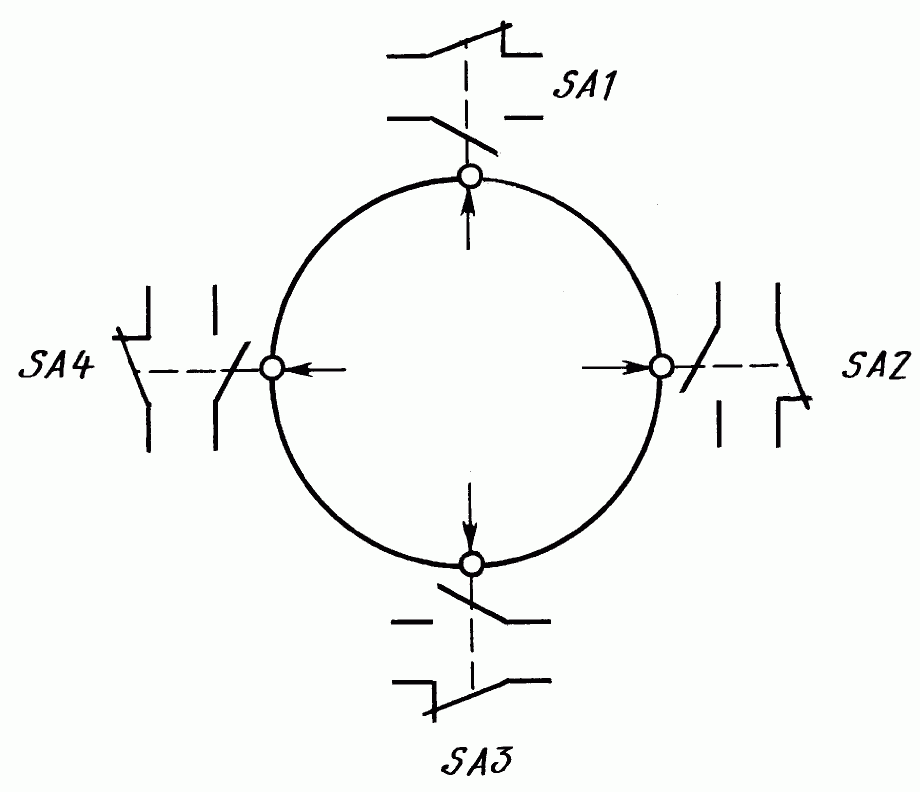

Электрическая схема переключателей ПК12-21-801, ПК12-21Д801, ПК12-21-802, ПК12-21Д802

Рисунок 5

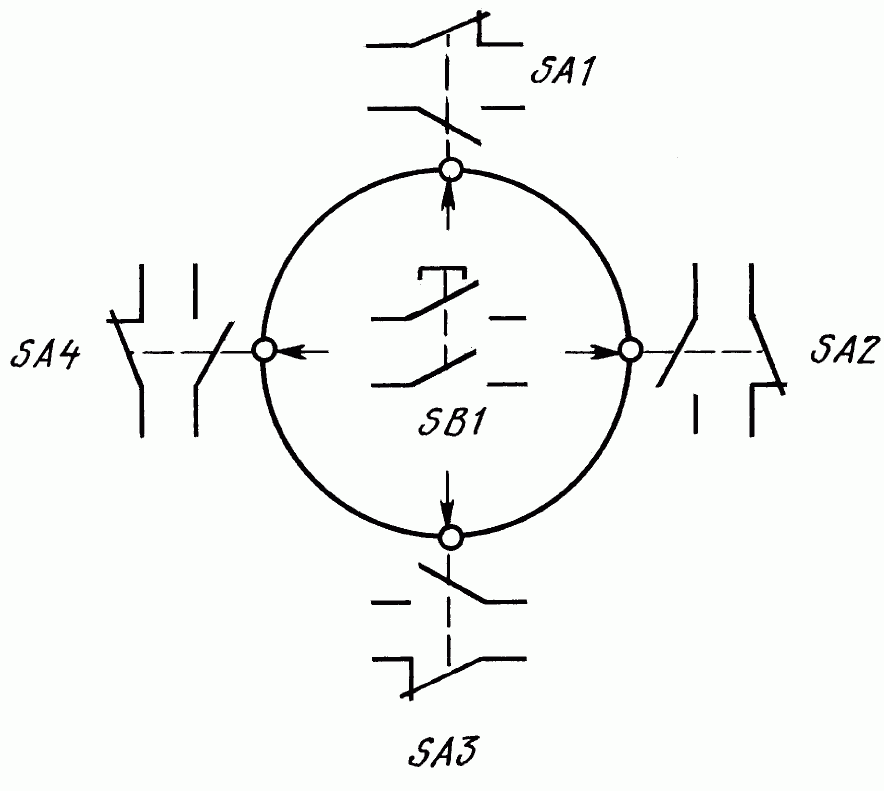

Электрическая схема переключателей ПК12-21-821, ПК12-21Д821, ПК12-21-822, ПК12-21Д822

Рисунок 6

На рис. 1 приведен переключатель, состоящий из приводной рукоятки, сочлененной подвижно с управляющей крестовиной; корпуса, содержащего сферический подпятник, служащий опорой для приводной рукоятки, и микровыключателей. Исполнения переключателей, приведенные на рис. 2, дополнительно имеют два замыкающих полюса с внешними выводами, управляемых толкателем. Переключатели с защитной резиновой манжетой от попадания стружки (см. рис. 3 и 4) дополнительно комплектуются пластмассовым колпаком. Установка переключателей производится на металлических и изоляционных панелях толщиной 1 6 мм с помощью фронтального кольца и набора резиновых прокладок. Размеры установочного отверстия в панели приведены на рис. 7, установочных прокладок - на рис. 8.

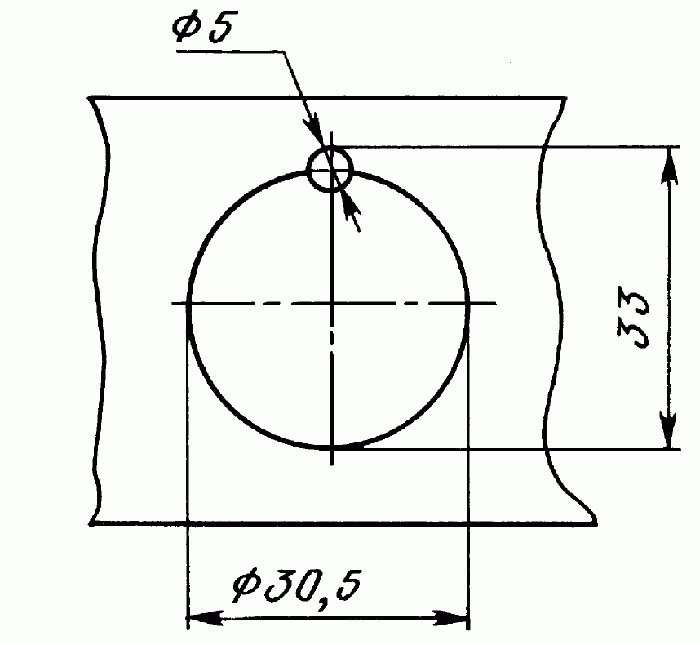

Размеры установочного отверстия в панели для установки переключателей

Рисунок 7

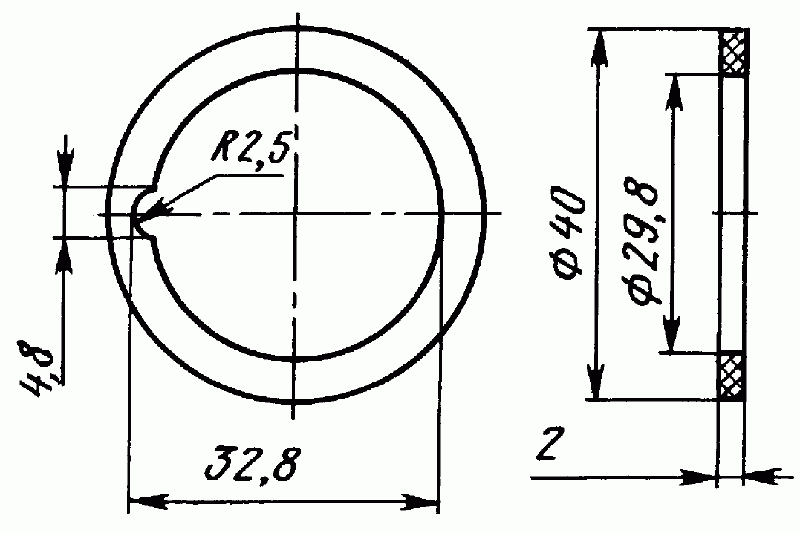

Размеры установочных резиновых прокладок В качестве контактных элементов в переключателях применены микровыключатели типа МП1101Л (ТУ 16-526.329 78), работа которых при двух коммутируемых нагрузках допускается только с общей внешней точкой электрической схемы, приведенной на рис. 9.

Рисунок 8

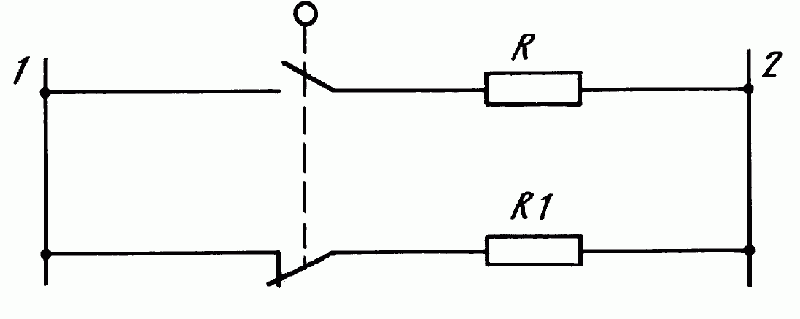

Электрическая схема включения нагрузки

Рисунок 9

Комплектность:
В комплект поставки входят переключатель, техническое описание и инструкция по эксплуатации
(1 экз. на партию не менее 10 переключателей, направляемых в один адрес, если  иное количество
не оговорено в заказе). Запасные части не поставляются.

Классификация:

Переключатели классифицируются по типоисполнениям в зависимости от наличия или отсутствия
защиты от попадания стружки, числа полюсов, управляемых толкателем, конструктивного
исполнения приводного элемента и климатического исполнения согласно структуре  условного
обозначения и табл. 1.

Таблица 1

Формулировка заказа:
В заказе необходимо указать: наименование и типоисполнение переключателя и обозначение технических условий. Пример записи обозначения переключателя: для внутренних поставок в районы с умеренным климатом и в районы Крайнего Севера и труднодоступные по ГОСТ 15846 79 - "Переключатель крестовый ПК12-21-801-54 УХЛ3, ТУ 43.12-00216875-014 94"; для поставок на экспорт в страны с умеренным климатом и в районы Крайнего Севера и труднодоступные по ГОСТ 15846 79 - "Переключатель крестовый ПК12-21-801-54 УХЛ3, экспорт, ТУ 43.12-00216875-014 94"; для поставок на экспорт в страны с тропическим климатом - "Переключатель крестовый ПК12-21-801-54 Т3, экспорт, ТУ 43.12-00216875-014 94"; для внутренних поставок с защитой от попадания стружки - "Переключатель крестовый ПК12-21Д821-54 УХЛ3, ТУ 43.12-00216875-014 94".
