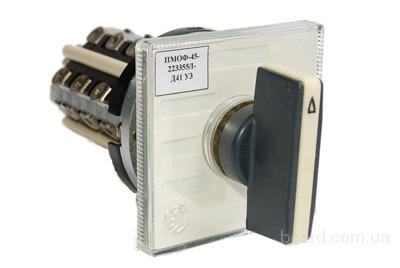

Переключатели пакетные серии ПМО

Назначение:

Переключатели серии ПМО предназначены для коммутации электрических цепей управления, сигнализации и защиты напряжением от 12 до 220 В постоянного тока и от 24 до 380В переменного тока частотой 50, 60 и 400 Гц при токах от 0,25 до 6,3А в стационарных установках.

Переключатели серии ПМО изготовляются как комплектующие изделия для внутригосударственных и экспортных поставок.

Структура условного обозначения переключателей ПМО:

1	2	3	4	5	6	7
ПМО	Х	Х	ХХХХХХ	Х	ДХ	Х3

1. ПМО - переключатель малогабаритный общепромышленный;

2. Х - конструктивное исполнение переключателя ПМО:

В – с самовозвратом;
Ф – с фиксацией;
ВФ – с самовозвратом и фиксацией;
Фз – с фиксацией и замком;

3. Х - положение фиксации переключателя;

4. ХХХХХХ - обозначение типов подвижных контактов;

5. Х - исполнение по установке на панели:

I – с монтажной (обратной) стороны;
II – с лицевой стороны;

6. ДХ - номер схемы сборки;

7. Х3 - климатическое исполнение переключателя;

Условия эксплуатации:

Номинальные значения климатических факторов по ГОСТ15150-69 и ГОСТ 15543.1-89.
Высота над уровнем моря не более 2000 м.
Группа эксплуатации в части воздействия механических факторов - М3 по ГОСТ 17516.1-84.
Сейсмостойкость переключателей не ниже 8 балловпо МSК-64 для встроенных элементов по ГОСТ 17516.1-90.
Степень защиты переключателей IР10 по ГОСТ 14254-80.
По способу защиты человека от поражения электрическим током конструкция переключателей соответствует II классу по ГОСТ 12.2.007.0-75.
По технике безопасности переключатели отвечают требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75 и обеспечивают пожаробезопасность в режиме аварийной электрической перегрузки током 80 А в течение 30 с.
Переключатели неремонтнопригодны.
Эксплуатация переключателей должна производиться в соответствии с действующими "Правилами техническойэ ксплуатации электроустановок потребителей", "Правилами технической эксплуатации электрических станций и сетей",техническим описанием и инструкцией по эксплуатации.
При эксплуатации переключателей не допускается давление на ось рукоятки в продольном и поперечном направлениях, а также искусственное торможение рукоятки.
Усилие нажатия при коммутационной операции на рукоятку переключателей ПМОФ и ПМОВФ, а также усилие нажатия на конец рукоятки переключателей не должно превышать 5 даН.
Переключатели отвечают требованиям ГОСТ16708-84, ТУ 16-526.128-78; поставляемые на экспорт -дополнительно требованиям РД 16.01.007-88.

Нормативно-технический документ (ТУ):

ТУ 16-526.128-78;РД 16.01.007-88

Технические характеристики:

Категория основного применения	ДС-22
Номинальное напряжение, В: - постоянного тока до - переменного тока до	220 380
Номинальное напряжение изоляции, В	440
Номинальный ток, А, при температуре окружающей среды: - до 40С - свыше 40 до 50С	6,3 5,0
Номинальный рабочий ток контактов основного типа (1, 2, 3, 4, 5, 6), А, - при Т = 0,01 с	1,6
Коммутационная износостойкость переключателей, тыс. циклов ВО	20
Механическая износостойкость переключателей, тыс. циклов переключений	50
Механическая износостойкость замка переключателей, тыс. циклов вставления – извлечения	1
Электродинамическая стойкость переключателей при сквозном токе КЗ, А, не менее	80
*Термическая стойкость, А2с**	6,4*10(3)
Максимальное число коммутируемых цепей	24
Масса переключателей типов ПМОВ, ПМОФ, ПМОВФ и ПМОФ3, кг, не более, для установки со стороны панели: - фасадной - монтажной	0,58 0,55
Удельная масса, кг/А, не более	0,344

Переключатели работают во всех режимах, установленных ГОСТ 16708-84. При этом максимально допустимая частота переключений в час - 1200.

Конструкция и принцип действия:

Переключатель состоит из 6 контактных пакетов и механизма переключения. Контактный пакет состоит из пластмассового контактодержателя, в котором установлены 4 неподвижных и 1 подвижный контакт. Кроме замыкающих (размыкающих) контактов основных типов, переключатели имеютконтакты,обеспечивающие переключение цепей, подключение третьей цепи к двум замкнутым с последующим отключением одной из ранее замкнутых, а также контакты со свободным ходом, вступающие в работу после поворота рукоятки на углы 45, 90, 135гр.

Переключатели имеют зажимы заземления. Выводы переключателей соответствуют ГОСТ 10434-82. Винтовые контактные зажимы состоят из винта по ГОСТ1491-80, пружинной шайбы по ГОСТ6402-70 ио граничительной шайбы. Зажимы переключателей допускают возможность присоединения медных проводников (по одному проводнику сечением 2,5 мм2 или по два проводника общим сечением 1,75мм2). Минимально допустимое сечение присоединяемых проводников 0,75 мм2. Многожильные проводники должны быть скручены и залужены.

Для предохранения контактов и проводов от повреждений и случайных замыканий переключатель закрывается кожухом.

Ключ в переключателях с замком вставляется и извлекается только в начальном коммутационном положении.

Классификация переключателей:

Примечание: замки переключателей ПМОФ(3) имеют 2 варианта исполнения со съемными ключами типа А и Б соответственно для каждого исполнения.
