Светосигнальная арматура
АЕ и АМЕ
Назначение:
Арматура светосигнальная серий АЕ и АМЕ предназначена для работы в цепях световой индикации в стационарном оборудовании (шкафах, щитах, пультах и т.п.) для световой сигнализации состояния электрических сетей (предупреждающей, аварийной, положения и т.д.).
Устанавливается на панелях общепромышленных стационарных установок на напряжение до 660 В переменного тока частоты 50 и 60 Гц и постоянного напряжения до 440 В.
Структура условного обозначения АЕ (АМЕ) - 24 - ХХ:
АЕ или АМЕ - серия;
24 - номинальное напряжение питания лампы (В)
X - напряжение сети: 24; 36; 48; 60; 110; 127; 220; 380; 440; 500; 600 В
X - цвет светофильтра: 1 - красный, 2 - синий, 3 - зеленый, 4 - желтый, 5 - молочный
Условия эксплуатации:
- Климатическое исполнение и категория размещения: У2 по ГОСТ 15150-69. Арматура также пригодна для эксплуатации в условиях, нормированных для исполнения УХЛ категории 4.
- Высота над уровнем моря: не более 2000 м.
- Температура окружающей среды: от -45 °С до +50 °С.
- Относительная влажность воздуха: 98% при температуре 35 °С.
- Окружающая среда: не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, снижающих параметры арматуры, разрушающих металл и изоляцию.
- Группа механического исполнения: МЗ по ГОСТ 17516.1-90.
- Рабочее положение: любое.
- Степень защиты оболочки по ГОСТ 14254-96: IP65 - со стороны светофильтра, IP00 - со стороны контактов.
- Требования техники безопасности по ГОСТ 12.2.007.0 - 75 для приборов класса 0.
- Арматура соответствует требованиям ГОСТ 10264-82.
Технические характеристики:
|
Тип лампы, применяемой в арматуре: |
коммутаторный КМ-24 |
|
Номинальное напряжение питания лампы: |
24 В |
|
Мощность используемой лампы: |
не более 3.5 Вт |
|
Род тока: |
постоянный и переменный частотой 50 Гц |
|
Сопротивление электрического контакта: |
от -60 С до +100 С |
|
Повышенная относительная влажность: |
0.1 Ом в нормальных климатических условиях; |
|
Сопротивление изоляции: |
не менее 19 МОм |
|
Режим свечения арматуры: |
постоянный |
|
Масса: |
0.014 кг |
|
Установленный срок службы: |
10 лет |
|
Гарантийный срок: |
2 года со дня ввода в эксплуатацию |
Конструкция и принцип действия:

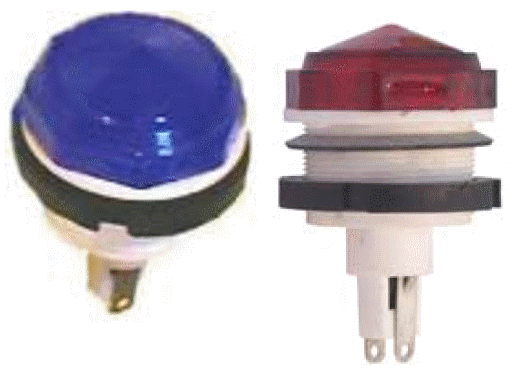

Арматура состоит из пластмассового корпуса, цветного пластмассового колпачка, резиновой прокладки, гайки и двух металлических контактов. Для работы необходимо открутить колпачок и вставить лампу. Замену лампы производить с лицевой стороны панели, на которой она установлена, предварительно открутив колпачок. Работа арматуры состоит в свечении при подаче напряжения на ее контакты в соответствии с ее функциональным назначением и электрической схемой. Выводы арматуры допускают подсоединение методом пайки двух проводников сечением до 1,5 мм2. Общий вид, габаритные и установочные размеры арматуры приведены на рис. 1, размеры установочного отверстия в панели для установки арматуры - на рис. 2.

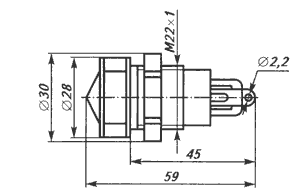

Рис. 1. Общий вид, габаритные и установочные размеры арматуры
Рис. 2. Установочное отверстие в панели для установки арматуры
|
Типономинал |
Номинальное напряжение (В) |
Монтажный диаметр (мм) |
Габаритные размеры (мм) |
Цвет |
Примечание |
|
Арматура АЕ |
24 |
30 мм |
D36 x 58мм |
красный, синий, зеленый, желтый, молочный |
С лампой накаливания КМ-24 В |
|
Арматура АМЕ |
24 |
22.5 мм |
D28 x 58мм |
красный, синий, зеленый, желтый, молочный |
С лампой накаливания КМ-24 В |
Основные технические данные арматуры АЕ и AME:
|
Серия |
Напряжение сети (В) |
Добавочное сопротивление R (Ом) |
Мощность добавочного сопротивления (Вт) |
|
АЕ |
24 |
- |
25 |
|
36 |
150 |
25 |
|
|
48 |
300 |
25 |
|
|
60 |
360 |
25 |
|
|
110 |
1000 |
25 |
|
|
127 |
1300 |
25 |
|
|
220 |
2400 |
25 |
|
|
380 |
2400+2400 |
25 |
|
|
440 |
2400+2400 |
25 |
|
|
500 |
2400+2400 |
25 |
|
|
600 |
5100+2000 |
50 |
