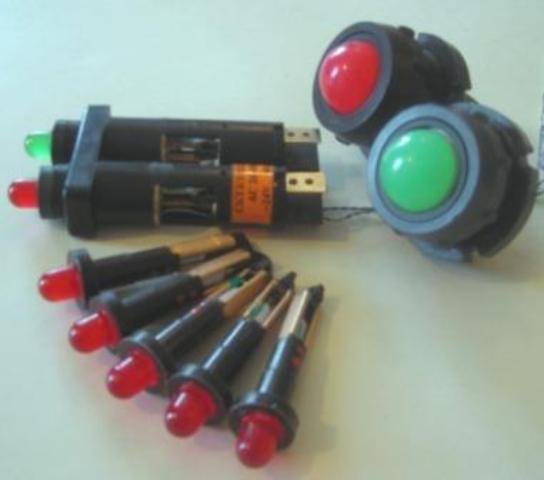

Светосигнальная арматура



АС



Назначение:

Арматура светосигнальная серии АС предназначена для световой сигнализации (предупреждающей, аварийной, положения и т. д.) в схемах управления стационарными промышленными приводами на постоянное напряжение до 440 В и переменное напряжение до 660 В частотой 50 и 60 Гц.



Структура условного обозначения АС ХХХХХХХ:

АС - серия;
X- вид лампы: 1 - лампа коммутаторная, 4 - лампа с цоколем типа B15d/18;
X - номинальное напряжение ламп: 1-6 В; 2-24 В; 3-110 В; 4-220 В; 5-28 В;
XX - размер светового отверстия в миллиметрах (габарит): 01- ?10; 02 - ?25; 03 - 35x11;
X- цвет светофильтра: 1 - красный; 2 - синий; 3 - зеленый; 4 - желтый; 5 - белый;
XX - климатическое исполнение У и УХЛ категории 2 и Т категории 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89.



Условия эксплуатации:

Высота над уровнем моря:

не более2000 м, допускается работа на высоте до4300 мнад уровнем моря. При этом верхнее, среднее и эффективное значение температуры воздуха устанавливается по ГОСТ 15150-69;

Интервал температур:

при номинальных значениях климатических факторов по ГОСТ 15150-69, для исполнения У - от минус 40 до 40 °С; для исполнения Т - от минус 10 до 45 °С; для исполнения УХЛ - от минус 60 до 40 °С;

Относительная влажность воздуха:

для исполнений У и УХЛ - до 80% при температуре 20 °С, для исполнения Т - до 90% при температуре 27 °С;

Окружающая среда:

невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов в концентрациях, снижающих параметры арматуры в недопустимых пределах;

Атмосфера типа II по ГОСТ 15150-69. Группа механического исполнения арматуры 01-го и 03-го габаритов соответствует М6, арматуры 02-го габарита - М25 по ГОСТ 17516.1-90. По условиям эксплуатации в части коррозионной активности атмосферы арматура соответствует группе условий эксплуатации металлов, металлических и неметаллических органических покрытий по ГОСТ 15150-69: 3 - для климатических исполнений У и УХЛ; 5 - для климатического исполнения Т. Рабочее положение арматуры в пространстве любое. Степень защиты арматуры по ГОСТ 14255-69: со стороны светофильтра для 01-го и 02-го габаритов - IP65, для 03-го габарита - IP54 (при монтаже); со стороны выводов - IP00. Требования техники безопасности по ГОСТ 12.2.007.0-75. По способу защиты человека от поражения электрическим током арматура относится к классу 0 ГОСТ 12.2.007.0-75. Арматура соответствует требованиям ГОСТ 10264-82, ТУ 3.06 Украины 010-93 ГЛТИ.676600.001 ТУ. Арматура, поставляемая на экспорт, дополнительно соответствует требованиям РД 16 01.007-88.



Классификация:

Арматура классифицируется по типоисполнениям в зависимости от вида и номинального напряжения лампы, размера светового отверстия (габарита), цвета светофильтра, климатического исполнения и категории размещения согласно структуре условного обозначения и табл. 1.



Технические данные:

Основные параметры арматуры приведены в табл.1, 2.
Номинальное напряжение изоляции, 660 В. Тип цоколя, коммутаторный; штифтовой.

Таблица 1

Типоисполнение

Номер рисунка

Вид лампы

Номинальное напряжение ламп, В

Мощность ламп, Вт

Размеры светового отверстия (габарит), мм

Цвет светофильтра

Масса, кг, не более

АС 11011У2,
АС 11011У2-экспорт,
АС 11011Т1-экспорт,
АС 11011УХЛ2,
АС 11011УХЛ2-экспорт

1

Коммутаторная

6

0,36

      10

Красный

0,016

АС 12011У2,
АС 12011У2-экспорт,
АС 12011Т1-экспорт,

АС 12011УХЛ2,
АС 12011УХЛ2-экспорт

24

2,16

АС 11012У2,
АС 11012У2-экспорт,
АС 11012Т1-экспорт,
АС 11012УХЛ2,
АС 1012УХЛ2-экспорт

6

0,36

Синий

АС 12012У2,
АС 12012У2-экспорт,
АС 12012Т1-экспорт,
АС 12012УХЛ2,
АС 12012УХЛ2-экспорт

24

2,16

АС 11013У2,
АС 11013У2-экспорт,
АС 11013Т1-экспорт,
АС 11013УХЛ2,
АС 11013УХЛ2-экспорт

6

0,36

Зеленый

АС 12013У2,
АС 12013Т1-экспорт,
АС 12013УХЛ2,
АС 12013УХЛ2-экспорт

24

2,16

АС 11014У2,
АС 11014У2-экспорт,
АС 11014Т1,
АС 11014УХЛ2,
АС 11014УХЛ2-экспорт

6

0,36

Желтый

АС 12014У2,
АС 12014У2-экспорт,
АС 12014Т1-экспорт,
АС 12014УХЛ2,
АС 12014УХЛ2-экспорт

24

2,16

АС 11015У2,
АС 11015У2-экспорт,
АС 11015Т1-экспорт,
АС 11015УХЛ2,
АС 11015УХЛ2-экспорт

6

0,36

Белый

АС 12015У2,
АС 12015У2-экспорт,
АС 12015Т1-экспорт,
АС 12015УХЛ2,
АС 12015УХЛ2-экспорт

24

2,16

АС 43021У2,
АС 43021У2-экспорт,
АС 43021Т1-экспорт,
АС 43021УХЛ2,
АС 43021УХЛ2-экспорт

2

Лампа с цоколем типа B15d/18

110

4

?25

Красный

0,095

АС 44021У2,
АС 44021У2-экспорт,
АС 44021Т1-экспорт,
АС 44021УХЛ2,
АС 44021УХЛ2-экспорт

220

7

Красный

АС 43022У2,
АС 43022У2-экспорт,
АС 43022Т1-экспорт,
АС 43022УХЛ2,
АС 43022УХЛ2-экспорт

110

4

Синий

АС 44022У2,
АС 44022У2-экспорт,
АС 44022Т1-экспорт,
АС 44022УХЛ2,
АС 44022УХЛ2-экспорт

220

7

АС 43023У2,
АС 43023У2-экспорт,
АС 43023Т1-экспорт,
АС 43023УХЛ2,
АС 43023УХЛ2-экспорт

110

4

Зеленый

АС 44023У2,
АС 44023У2-экспорт,
АС 44023Т1-экспорт,
АС 44023УХЛ2,
АС 44023УХЛ2-экспорт

220

7

АС 43024У2,
АС 43024У2-экспорт,
АС 43024Т1-экспорт,
АС 43024УХЛ2,
АС 43024УХЛ2-экспорт

100

4

Желтый

АС 44024У2,
АС 44024У2-экспорт,
АС 44024Т1-экспорт,
АС 44024УХЛ2,
АС 44024УХЛ2-экспорт

220

7

АС 43025У2,
АС 43025У2-экспорт,
АС 43025Т1-экспорт,
АС 43025УХЛ2,
АС 43025УХЛ2-экспорт

110

4

Белый

АС 44025У2,
АС 44025У2-экспорт,
АС 44025Т1-экспорт,
АС 44025УХЛ2,
АС 44025УХЛ2-экспорт

220

7

АС 45021У2,
АС 45021У2-экспорт,
АС 45021Т1-экспорт,
АС 45021УХЛ2,
АС 45021УХЛ2-экспорт

428

4

Красный

АС 46021У2,
АС 46021У2-экспорт,
АС 46021Т1-экспорт,
АС 46021УХЛ2,
АС 46021УХЛ2-экспорт

75

АС 45022У2,
АС 45022У2-экспорт,
АС 45022Т1-экспорт,
АС 45022УХЛ2,
АС 45022УХЛ2-экспорт

28

Синий

АС 46022У2,
АС 46022У2-экспорт,
АС 46022Т1-экспорт,
АС 46022УХЛ2,
АС 46022УХЛ2-экспорт

75

АС 45023У2,
АС 45023У2-экспорт,
АС 45023Т1-экспорт,
АС 45023УХЛ2,
АС 45023УХЛ-экспорт

28

Зеленый

АС 46023У2,
АС 46023У2-экспорт,
АС 46023Т1-экспорт,
АС 46023УХЛ2,
АС 46023УХЛ2-экспорт

75

АС 45024У2,
АС 45024У2-экспорт,
АС 45024Т1-экспорт,
АС 45024УХЛ2,
АС 45024УХЛ2-экспорт

28

Желтый

АС 46024У2,
АС 46024У2-экспорт,
АС 46024Т1-экспорт,
АС 46024УХЛ2,
АС 46024УХЛ2-экспорт

75

АС 45025У2,
АС 45025У2-экспорт,
АС 45025Т1-экспорт,
АС 45025УХЛ2,
АС 45025УХЛ2-экспорт

28

Белый

АС 46025У2,
АС 46025У2-экспорт,
АС 46025Т1-экспорт,
АС 46025УХЛ2,
АС 46025УХЛ2-экспорт

75

АС 12035УХЛ2,
АС 12035УХЛ2-экспорт,
АС 12035Т1-экспорт

3

24

2,16

35x11

0,052



Номинальное напряжение сети, В:
постоянное: 6, 24, 28, 36*, 48, 60, 75, 110, 220, 440;
переменное частотой 50 и 60 Гц: 6, 24, 28, 36, 60*, 75, 110, 127*, 220, 230, 240, 380, 400, 415, 440, 500*, 660;

Режим работы продолжительный. Арматура выдерживает без остаточных деформаций пружинящих деталей и без ослабления крепления деталей в арматуре 200-кратную установку в нее электрических ламп накаливания, после чего она пригодна к дальнейшей работе. Тип свечения арматуры постоянный. Яркость световой поверхности арматуры соответствует указанной в разделе 3 ГОСТ 10264-82.

Таблица 2



Напряжние сети, В

Тип ламп

Номинальное напряжение ламп, В

Сопротивление резистора, Ом

Мощность резистора, Вт

24

КМ6-50

6

300



36

510



КМ24-90

24

150



48

КМ6-50

6

510+200



КМ24-90

24

300



60

КМ6-50

6

510+390

25

КМ24-90

24

360



110

КМ6-50

6

1600+150



КМ24-90

24

1000



127

КМ6-50

6

1600+510



КМ24-90

24

1300



Ц110-4

110

500

3

Ж110-4

220

КМ6-50

6

3900

25

КМ24-90

24

2400

Ц110-4

110

3100

7,5

Ж110-4

230

КМ6-50

6

3900

25

КМ24-90

24

2400

Ц110-4

110

3350

7,5

Ж110-4

Ц220-7

220

340

3

240

КМ6-50

6

3900

25

КМ24-90

24

2400

Ц110-4

110

3620

10

Ж110-4

Ц220-70

220

670

7,5

380

КМ6-50

6

6200

25

КМ24-90

24

2400+2400

380

Ц110-4

110

4730

10

Ж110-4

Ц220-7

220

5340

400

КМ6-50

6

6200+390

25

КМ24-90

24

2400+2400

Ц110-4

110

8060

10

Ж110-4

Ц220-7

220

6000

415

КМ6-50

6

6200+620

25

К.М24-90

24

2400+2400

Ц110-4

110

8480

10

Ж110-4

Ц220-7

220

6500

440

КМ6-50

6

6200+390

25

КМ24-90

24

2400+2400

Ц110-4

110

9170

10

Ж110-4

Ц220-7

220

7340

500

КМ6-50

6

6200+2400

25

КМ24-90

24

2400+2400

Ц110-4

110

10840

15

Ж110-4

Ц220-7

220

9340

10

600

КМ6-50

6

7500+3600

25

КМ24-90

24

5100+2000

Ц110-4

110

15280

Ж110-4

Ц220-7

220

14670

15



Выводы арматуры допускают присоединение медного провода сечением до 2 мм2 методом пайки для 01-го и 03-го габаритов и алюминиевых или алюмомедных проводов сечением до 2,5 мм2винтами М4 по ГОСТ 1491-80 - для 02-го габарита. Винтовые зажимы арматуры 02-го габарита выдерживают без механических повреждений и проворачивания воздействие крутящего момента 1,2 Н-м, приложенного к винтам.

Гарантийный срок - 2 года со дня ввода арматуры в эксплуатацию, но не более 2,5 лет с момента проследования ее через государственную границу.

Примечание:

1. Сопротивление резисторов даны из расчета работы электрических ламп с неполным накалом и принимались по ГОСТ 2825-67.

2. Резисторы соответствуют требованиям ОЖО.467.551 ТУ, тип С5-35В и ОЖО.467.576ТУ, тип ПЭВ.

3. Допускается применение резисторов типа С5-35В и ПЭВ с сопротивлением и мощностями рассеивания, отличающимися от указанных в табл. 2. При этом фактическое напряжение на лампах не превышает 0,99 Uном лампы, а мощность рассеивания резисторов - не менее номинальной.



Конструкция и принцип действия:

Конструкция арматуры обеспечивает ориентацию ее на панели при монтаже и предусматривает совместную установку светофильтра и корпуса. Светофильтры выполнены из стекла и термостойкой пластмассы. Арматура 01, 02 и 03-го габаритов отличается размерами светового отверстия. Арматура 01-го габарита (рис. 1) состоит из пластмассового корпуса 1, крепежной гайки 2, крышки 3, светофильтра 4 и лампы (на рисунке показана). Арматура 02-го габарита (рис. 2) состоит из патрона 1 с лампой, пластмассового корпуса 2, крепежной гайки 3, шайбы 4, предохраняющей гайку от самоотвинчивания, уплотнительного кольца 5, фронтальной гайки 6 и светофильтра 7. Арматура 03-го габарита (рис.3) состоит из корпуса 7 с лампой, уплотнительной прокладки 2 и корпуса 3. Конструкция арматуры 01-го и 03-го габаритов допускает замену электрических ламп накаливания с лицевой стороны панели. Конструкция арматуры 02-го габарита допускает замену электрических ламп накаливания как с лицевой, так и с внутренней стороны панели. При наборе арматуры 03-го габарита в поля межцентровые расстояния между установочными отверстиями в панели не менее (26±0,1) мм. Установочные отверстия на панели приведены на рис. 4. Работа арматуры заключается в свечении при замыкании определенных электрических цепей с целью сигнализации о соответствующих рабочих режимах.

Поставляется с табличками для оперативной надписи. К арматуре прилагается техническое описание и инструкция по эксплуатации - 1 экз. на каждую партию, поставляемую в один адрес, если иное количество не оговорено в заказе.

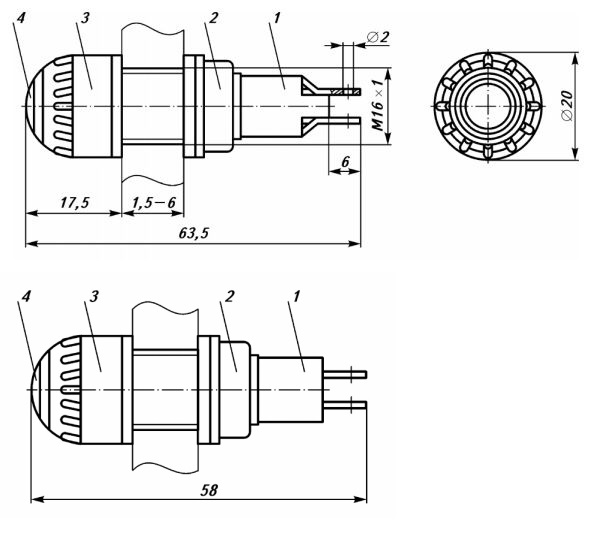

Рис.1. Общий вид, габаритные и установочные размеры арматуры 01-го габарита.

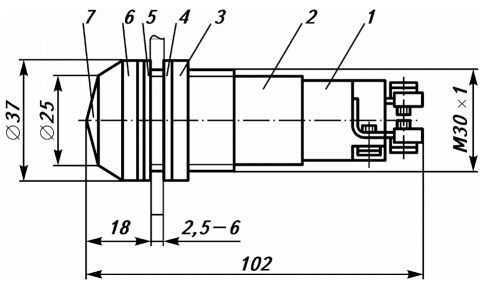

Рис. 2. Общий вид, габаритные и установочные размеры арматуры 02-го габарита

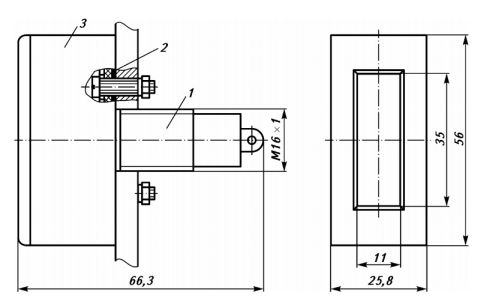

Рис. 3. Общий вид, габаритные и установочные размеры арматуры 03-го габарита

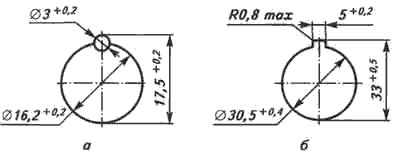

Рис. 4. Установочные отверстия на панели: а - для арматуры 01-го и 03-го габаритов; б - для арматуры 02-го габарита
