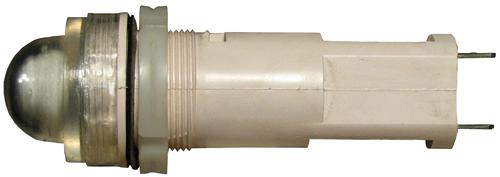

Светосигнальная арматура



АСЛ, АСЛ-127

Назначение:

Арматура светосигнальная серии АСЛ на номинальное переменное напряжение 220 и 380 В частоты 50 и 60 Гц и номинальное постоянное напряжение 220 В предназначена для световой сигнализации (предупреждающей, аварийной, положения и т.п.) в схемах управления стационарными промышленными приводами.



Условия эксплуатации:

- Высота над уровнем моря: не более 2000 м.

- Температура окружающей среды:

• для исполнения У2 - от -40°С до +40°С
• для исполнения Т2 - от -10°С до +45°С
• для исполнения УХЛ4 - от -10°С до +35°С

- Относительная влажность воздуха:

• для исполнения У2 - до 80% при температуре 20°С
• для исполнения Т2 - до 90% при температуре 27°С
• для исполнения УХЛ4 - до 90% при температуре 20°С

- Окружающая среда: невзрывоопасная, пожаробезопасная, не содержащая агрессивные примеси, пыль, дезинфицирующие растворы и аэрозоли в концентрациях, соответствующих группе 5 ГОСТ 24682-81.
- Группа условий эксплуатации по коррозионной активности атмосферы:

• для исполнений У2, УХЛ4 - 3 группа
• для исполнения Т2 - 5 группа

- По условиям эксплуатации в части воздействия механических факторов внешней среды: арматура соответствует группе условий эксплуатации М2 по ГОСТ 17516-72.
- Требования техники безопасности по ГОСТ 12.2.007.0-75. Арматура для внутрисоюзных и экспортных поставок соответствует требованиям ТУ 16-535.681-76, ГОСТ 10264-82, ГОСТ 24682-81 и ОСТ 16 0.800.210-83.
- Степень защиты арматуры от попадания посторонних тел, пыли, воды, агрессивных газов и паров:

• с лицевой стороны панели должна соответствовать IР65
• со стороны выводов должна соответствовать IP00 по ГОСТ 14254-80



Структура условного обозначения АСЛ-Х1-ХХ2:

АCЛ - серия.

X1 - напряжение сети: 1 - 220В, 2 - 380В.

XХ2 - климатическое исполнение и категория размещения: У2, Т2 и УХЛ4 по ГОСТ 15150-69



Технические характеристики:

Характеристика		Значение
Номинальное напряжение, В	постоянный ток	220
	переменный ток 50/60 Гц	220, 380
Мощность лампы, Вт		0.3
Режим работы		продолжительный
Тип свечения арматуры		постоянный
Цвет свечения		голубой, оранжевый, желтый
Тип лампы		ТЛ-3, ТЛ-Г, ТЛ-О, ТЛ-Ж
Диаметр установочного отверстия, мм		22.5
Габаритные размеры, мм		D 29, длина 91
