Светосигнальная арматура

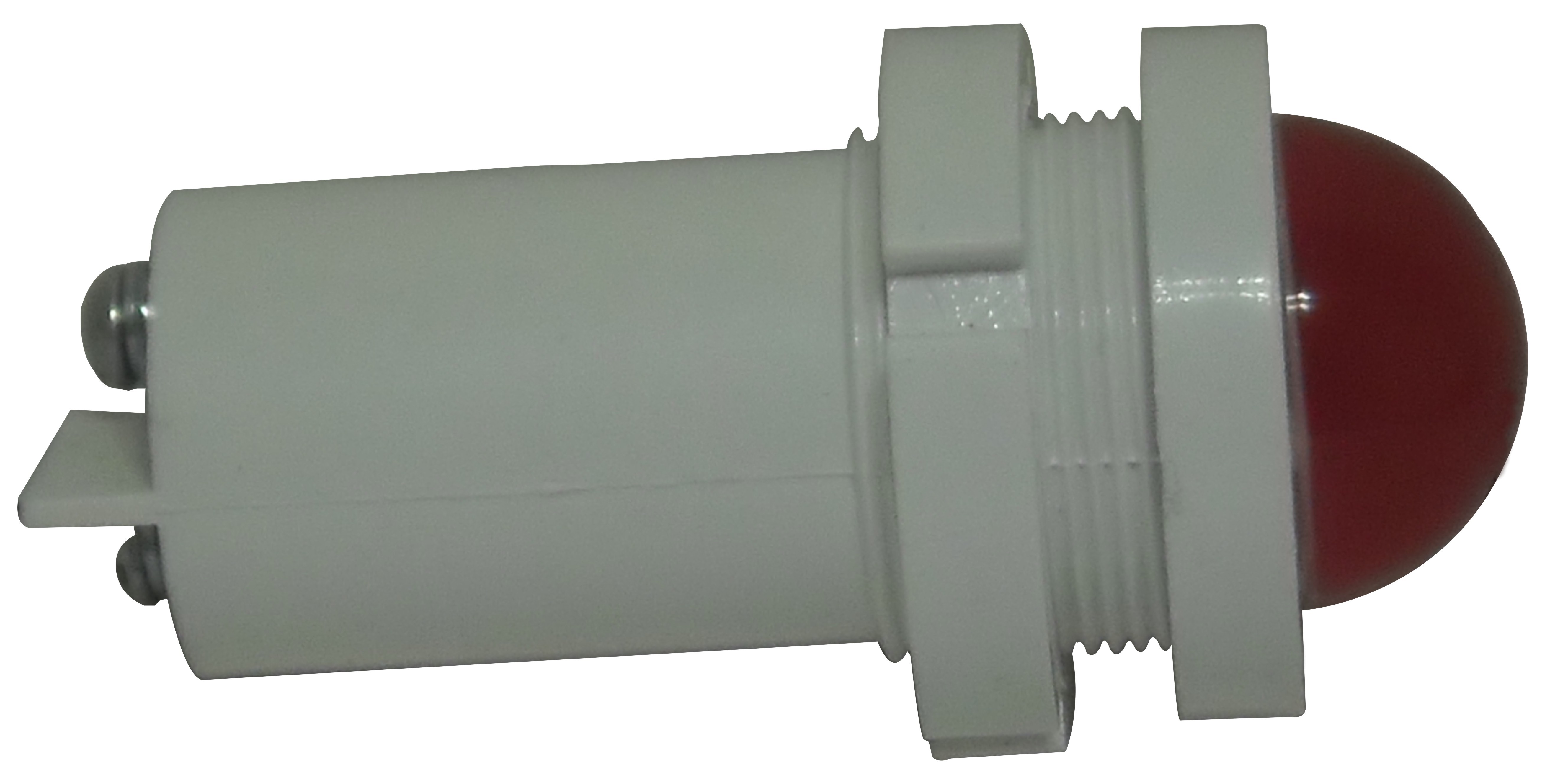

Светодиодные коммутаторные лампы СКЛ



Назначение:

Светодиодные сигнальные лампы предназначены для замены стандартных ламп накаливания.
Светодиодные коммутаторные лампы (далее СКЛ) имеют следующие характеристики:
Высокая надёжность.
Гарантийный срок хранения – 10 лет с момента изготовления.
Гарантийная наработка на отказ – 25 000 часов в течение срока хранения.
Степень защиты IP-54 по ГОСТ 14254-96.
Температура окружающей среды от -60 до +60°С.
Относительная влажность при температуре 25°С не более 98%.
Потребляемая мощность 2Вт.
Угол обзора 120°.
Стандартный ряд напряжений питания 6...380В.
Цвет свечения: красный, жёлтый, зелёный, оранжевый, синий, белый.
Выпускаются лампы с прозрачными, окрашенными и матовыми колбами, нормальной и повышенной яркости.

Cветодиодные коммутаторные лампы (СКЛ) специально разработаны для замены стандартных ламп накаливания для применения системах автоматики, регулирования и контроля с целью значительного увеличения срока службы и повышения их надёжности (до 25 000 часов), а также для улучшения экономических и эксплуатационных показателей (ток потребления снижается до 10...20 мА).
Коммутаторные светодиодные лампы СКЛ созданы, как выгодная альтернатива лампам накаливания.Тем более, что необходимость их использования определяется переходом к применению современных энергосберегающих технологий в настоящее время.

Основные отличия ламп СКЛ :

• значительное увеличение срока службы,

• универсальность использования,

• повышенная яркость света,

• повышенная надёжность (виброустойчивость и взрывобезопасность).

Лампы СКЛ привлекают разнообразием цветовой гаммы, яркости, неизменной насыщенностью цвета, наличием режимов мигания и порога срабатывания, а так же широким диапазоном напряжений питания. Для замены нет необходимости дополнительно нести затраты на переоборудование, т.к. по по конструктиву полностью совпадают с прежними лампами накаливания, имеющими цоколи B15s/18, B15d/18, B22, E27, BA9S, E10/13, а так же с лампами, заменяющими арматуры АС220, АСКМ, АМЕ ...(установочный размер, диаметр - 8 мм, 14 мм, 22 мм и 27 мм).
Область применения светодиодных коммутаторных ламп - электрощиты, различные пульты управления, шкафы с РЭА, радиоэлектронная аппаратура, разнообразная бытовая техника, сигнализация в том числе пожарная сигнализация, охрана и безопасность.



Таблица соотвествия.  Cветодиодные коммутаторные лампы СКЛ

Лампы CКЛ со стандартными цоколями
Цоколь	Заменяют лампы	Тип лампы CКЛ
В15d18	В различной арматуре: СЦ128-8, СМ28-20, РН6-7.5, РН6-15-2, РН55-15, РН60-4.8, РН110-15, РН120-15, РН110-8, РН127-8-1 В арматуре АС-220: СКЛ1(3)+фиксатор	СКЛ-1
		СКЛ-2
		СКЛ-10
В15s18	В тех же арматурах, но с другим цоколем	СКЛ-3
		СКЛ-4
В22	Ж-54-25-1, Ж-54-40-1, Ж-110-15, Ж-110-25	СКЛ-5
В9	А12-1, А12-4-1, А12-5, А12-21-3, А12-10, А6-5, А6-10-1, А24-1, А24-5-1	СКЛ-8
Е27	ИЛК 215-225-8, ИЛК 220-230-25-3, ИЛЗ 215-225-8, ИЛЖ 215-225-8, В 220-23015-3, В 230-240-15-2	СКЛ-7
Е14	В различной арматуре: РН6-25, РН6-30-1, Р127-8, РН110-40, РН120-25, РН230-15, Ж-75-4, Ж-75-6Ж, Ж-75-8, Ж-75-15	СКЛ-6
		СКЛ-9
Е10		СКЛ-13
Безцокольные лампы СКЛ
Контакты	Заменяют арматуры	Тип лампы
винтовые	АС-220, АЕ, АЕР	СКЛ-11
	АМ, АСЛ, АМЕ	СКЛ-14
ламельные	АМ, АСЛ, АМЕ	СКЛ-12
гибкие или ламельные	АСКМ	СКЛ-15
	АС-1201, АВР-01	СКЛ-16
	Заменяют лампу накаливания 68А7803Р5NL пр-ва в оборудовании на газо- и нефтепроводах	СКЛ-17
		СКЛ-18
		СКЛ-19
		СКЛ-20

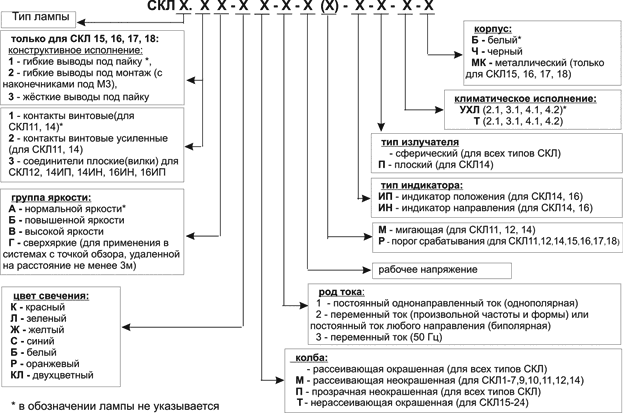

Структура условного обозначения ламп СКЛ:
