Назначение:

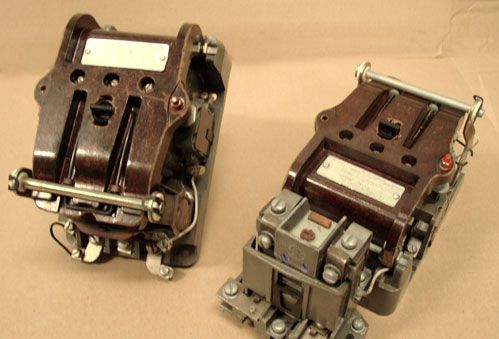

Магнитные пускатели ПАЕ предназначены для дистанционного управления электродвигателями и другими электроустановками. Они обеспечивают нулевую защиту, т. е. при исчезновении напряжения или его снижении до 50-60% от номинального катушка не удерживает магнитную систему пускателя, и силовые контакты размыкаются. При восстановлении напряжения токоприёмник остаётся отключенным. Это исключает возможность аварий, связанных с сапроизвольным пуском электродвигателя или другой электроустановки. Пускатели с тепловыми реле осуществляют также защиту электроустановок от длительных перегрузок.
Пускатели изготавливаются в открытом, защищённом, пылеводозащищенном и пылебрызгонепроницаемом исполнении на напряжение 110 В, 220 В, 380 В. Они могут быть реверсивными и нереверсивными. Реверсивные пускатели наряду с пуском, остановом и защитой электродвигателя изменяют направление его вращения.
В магнитные пускатели встраиваются тепловые реле ТРН, РТТ, РТЛ. Они срабатывают под влиянием протекающего по ним тока перегрузки электродвигателя и отключают его от сети.
Cтруктура условного обозначения ПАЕ-ХХХ:
ПАЕ - обозначение серии;
X - величина пускателя в зависимости от номинального тока: 3 - 40 А; 4 - 63 А, 80 А; 5 - 100 А; 6 - 160А;
X - обозначение исполнения:
обычное исполнение оболочек:
1 - открытое;
2 - защищенное;
3 - пылезащищенное;
4 - пылебрызгонепроницаемое;
увеличенное исполнение оболочек:
5 - защищенное;
6 - пылезащищенное;
7 - пылебрызгонепроницаемое;
X - дополнительные признаки:
1 - без реле теплового, нереверсивные;
2 - с реле тепловым, нереверсивные;
3 - без реле теплового, реверсивные;
4 - с реле тепловым, реверсивные;
5 - без реле теплового, со встроенными кнопками "Пуск" и "Стоп";
6 - с реле тепловым, со встроенными кнопками "Пуск" и "Стоп";
ПАЕ 311 |
о/б/р |
ПАЕ 411 |
о/б/р |
ПАЕ 522 |
з/с/р |
ПАЕ 312 |
о/с/р |
ПАЕ 412 |
о/с/р |
ПАЕ 611 |
о/б/р |
ПАЕ 321 |
з/б/р |
ПАЕ 511 |
о/б/р |
ПАЕ 612 |
о/с/р |
ПАЕ 322 |
з/с/р |
ПАЕ 512 |
о/с/р |
ПАЕ 622 |
з/с/р |
Обозначения:
о/б/р - открытый без реле
о/с/р - открытый с реле
з/б/р - закрытый без реле
з/с/р - закрытый с реле
Технические характеристики:
Величина пускателя |
Наибольшая мощность электродвигателя, кВт при напряжении, В |
Номинальный ток, А, при напряжении, В |
||||||
36 |
127 |
220 |
380 |
500 |
от 36 до 380 |
500 |
||
Исполнение |
||||||||
открытое |
в оболочке |
открытое и в оболочке |
||||||
3 |
1,5 |
4 |
10 |
17 |
17 |
40 |
36 |
26 |
4 |
2,2 |
10 |
17 |
30 |
22 |
63 |
60 |
35 |
5 |
4 |
17 |
30 |
55 |
40 |
110 |
106 |
61 |
6 |
5 |
22 |
40 |
75 |
55 |
146 |
140 |
80
|
