Назначение:

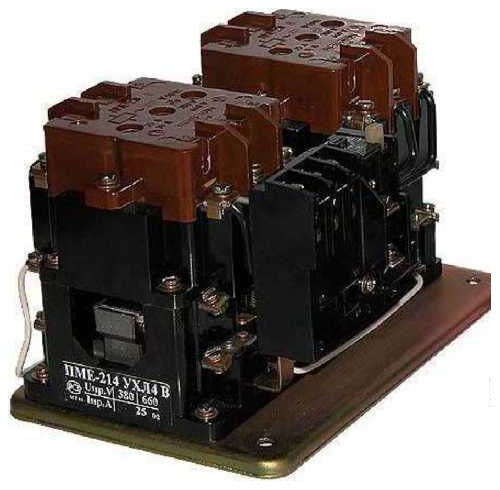

Пускатели электромагнитные ПМЕ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660В частоты 50 и 60Гц.
При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.
Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором.
Дополнительные функции: реверсирование, при наличии тепловых реле — защита двигателей от перегрузок недопустимой продолжительности, в т. ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток Y/A.
Пускатели выпускаются в следующих исполнениях:
а) открытое без теплового реле;
б) открытое с тепловым реле;
в) закрытое без теплового реле;
г) закрытое с тепловым реле.
Ток теплового реле пускателя соответствует номинальному току пускателя.
Структура условного обозначения ПМЕ - ХХХ:
ПМЕ |
- серия пускателей магнитных; |
X |
- величина пускателя в зависимости от номинального тока: 0 - 4,0А 1 - 10А 2 - 25А |
X |
- исполнение по степени защиты и сочетанию контактов вспомогательной цепи: 1 - IP00 1 "3" 2 - IP30 1 "3" 3 - IP54 1 "3" |
X |
- исполнение по назначению, наличию устройств защиты и встроенных элементов управления: 1 - нереверсивные, без реле 2 - нереверсивные, с реле 3 - реверсивные, без реле 4 - реверсивные, с реле |
Технические характеристики:
Наименование |
Напряжение, В |
Исполнение |
Тепловое реле, А |
ПМЕ 211 |
220, 380 |
IP00 |
нет |
ПМЕ 212 |
220, 380 |
IP00 |
21..25 |
ПМЕ 221 |
220, 380 |
IP30 |
нет |
ПМЕ 222 |
220, 380 |
IP30 |
21..25 |
Выбор пускателя в зависимости от мощности двигателя:
Напряжение |
Мощность управляемых двигателей, кВт |
|||||
220 |
3 |
5,5 |
11 |
18,3 |
30 |
40 |
380 |
4 |
11 |
18,5 |
30 |
45 |
75 |
440 |
4 |
11 |
22 |
33 |
50 |
75 |
500 |
4 |
15 |
25 |
37 |
55 |
100 |
660 |
3,7 |
11 |
22 |
33 |
55 |
100 |
Величина пускателя |
I |
II |
III |
IV |
V |
VI |
Наименование |
Материал корпуса |
В, мм |
L, мм |
Н, мм |
ПМЕ 211 |
Нет |
88 |
92 |
116 |
ПМЕ 212 |
Нет |
88 |
136 |
116 |
ПМЕ 221 |
Сталь |
145 |
216 |
155 |
ПМЕ 222 |
Сталь |
145 |
216 |
155 |
