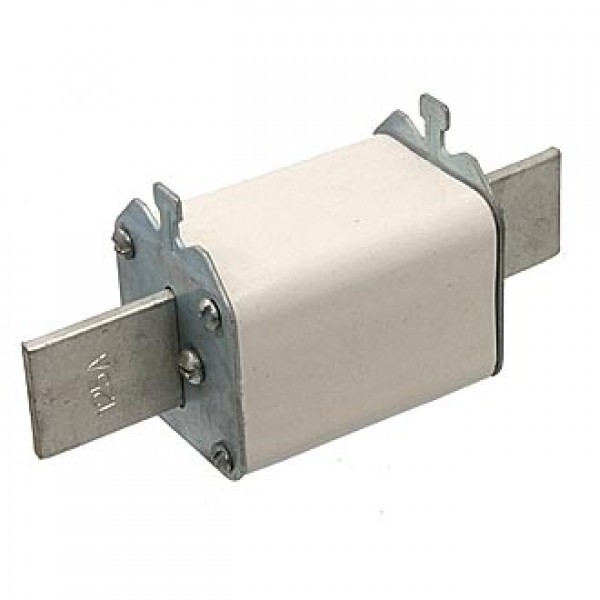

Предохранители



ПН 2

Назначение:

Предохранители  ПН 2 используются для защиты электрооборудования промышленных установок и электрических сетей от перегрузок и коротких замыканий. Номинальное напряжение - 380В переменного тока частоты 50, 60Гц и 220В постоянного тока. Предохранители ПН2 в сборе включают в себя  из плавкую  вставку, контактных оснований и изоляторную основу.  Плавкая вставка состоит из изолятора (оболочки), заполненного кварцевым песком и плавкого элемента. При увеличении тока выше номинального, плавкий элемент перегорает, песок срабатывает вместо дугогасительной камеры, контакт прерывается. Контактные основания (губки ПН-2) констурктивно представляют из себя медные или луженые пластины для крепления вставки к изолятору и проводникам.  Изоляторная основа - изолятор А632.



Принцип работы предохранителя ПН-2

При коротком замыкании плавкая вставка предохранителя ПН-2 сгорает и дуга горит в канале, образованном зернами наполнителя. Из-за горения в узкой щели при токах выше 100 А дуга имеет возрастающую вольт-амперную характеристику. Градиент напряжения на дуге очень высок и достигает (2—6)104 В/м. Этим обеспечивается гашение дуги за несколько миллисекунд.После срабатывания предохранителя плавкие вставки вместе с диском 4 заменяются, после чего патрон засыпается песком. Для герметизации патрона под пластины 5 кладется асбестовая прокладка 6 что предохраняет песок от увлажнения. При номинальном токе 40 А и ниже предохранитель имеет более простую конструкцию.



Условия эксплуатации предохранителя ПН-2 :

  • Климатические исполнения: У3
  • Диапазон рабочих температур: от — 60°С до + 40°С
  • Группа условий эксплуатации: М7
  • Рабочее положение в пространстве: вертикальное или горизонтальное
  • Дополнительные устройства: контакты основания (держатели), рукоятка для смены плавких вставок

Особенности предохранителя ПН-2 :
Высокие эксплуатационные показатели — длительный срок службы, простота обслуживания.
Широкий диапазон рабочих температур (от — 60°С до + 40°С) позволяют применять данные предохранители в разных климатических условиях.
Большой диапазон номинальных токов позволяет сделать оптимальный выбор предохранителя в соответствии с параметрами защищаемой цепи.
Высокая отключающая способность (до 100 кА) позволяет обеспечить надежную защиту .



Структура условного обозначения ПН2-ХХХ-ХХXX:

  • ПН - вид предохранителя;
  • 2 - номер серии;
  • XХX - номинальный ток, А : 100, 250, 400, 630;
  • X - способ монтажа предохранителей в сочетании со способом присоединения внешних проводников к выводам предохранителя:
    1 - на основаниях комплектного устройства с передним присоединением,
    3 - на собственном основании с передним присоединением,
    7 - на проводниках комплектного устройства;
  • X - наличие свободных контактов и указателя срабатывания:
    0 - без указателя срабатывания и свободных контактов;
    1 - с указателем срабатывания;
    2 - с указателем срабатывания и замыкающими свободными контактами;
    3 - с указателем срабатывания и размыкающими свободными контактами;
  • XX - климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150.

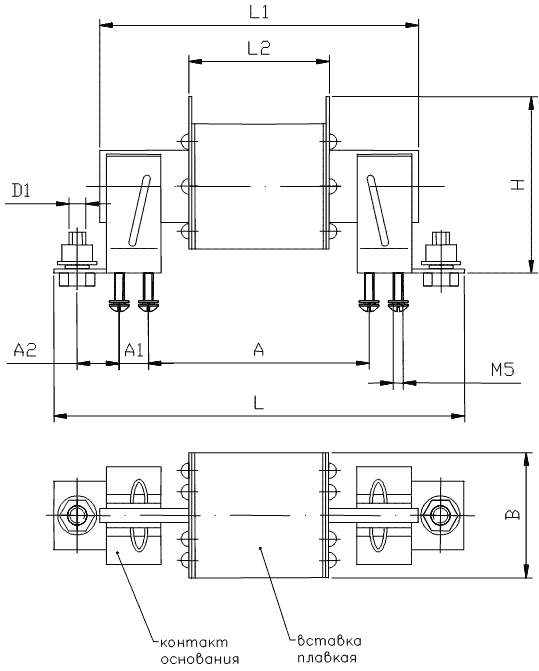

Чертеж и габаритные размеры:



Предохранитель ПН-2 100А



Номинальный ток, А:

100А

Размер А, мм:

85

Размер А1, мм:

18

Размер А2, мм:

14,5

Размер В, мм:

40

Размер D1, мм:

М6

Размер L, мм:

164

Размер L1, мм:

123

Размер L2, мм:

70

Размер H, мм:

63,5

Масса, кг:

0,30

Масса предохранителя в сборе, кг:

0,48

Предохранитель ПН-2 250А

Номинальный ток, А:

250А

Размер А, мм:

94,5

Размер А1, мм:

18

Размер А2, мм:

20

Размер В, мм:

50

Размер D1, мм:

М10

Размер L, мм:

196

Размер L1, мм:

141

Размер L2, мм:

70

Размер H, мм:

81,5

Масса, кг:

0,49

Масса предохранителя в сборе, кг:

0,85

Предохранитель ПН-2 400А

Номинальный ток, А:

400А

Размер А, мм:

107,5

Размер А1, мм:

18

Размер А2, мм:

38,5

Размер В, мм:

66

Размер D1, мм:

М10

Размер L, мм:

246

Размер L1, мм:

267

Размер L2, мм:

70

Размер H, мм:

88

Масса, кг:

0,95

Масса предохранителя в сборе, кг:

1,54
