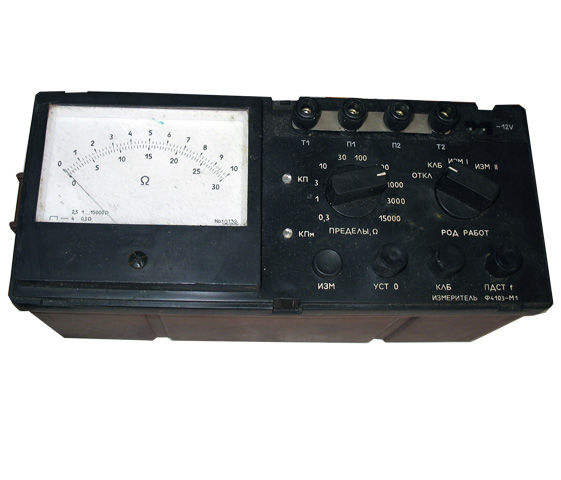

Ф4103-М1 (Измеритель сопротивления заземления 0-0,3 Ом, 0-15 КОм)



Назначение:

Данный измерительный прибор предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивленийкак при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов).

Измеритель Ф4103 является безопасным. При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей.

Класс точности измерительного прибора– 2,5 и 4 (в зависимости от диапазона измерения).



Технические характеристики:

Питание – элемент (R20, RL20) 9 шт.

Частота оперативного тока – 265-310 Гц.

Время установления рабочего режима - не более 10 секунд.

Время установления показаний в положении "ИЗМ I" - не более 6 секунд, в положении "ИЗМII" - не более 30 секунд.

Продолжительность непрерывной работы не ограничена.

Норма средней наработки на отказ - 7250 часов.

Средний срок службы - 10 лет

Условия эксплуатации - от минус 25 ° С до плюс 55 ° С.

Габаритные размеры, мм – 305х125х155.

Масса, кг , не более – 2,2.

Перед проведением измерений необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдыли от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее.

Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме "ИЗМI". Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.



Пример : расчет погрешности при измерении прибором Ф4103.

Измеряется сопротивление заземляющих устройств подстанции напряжением 110кВ. Температура воздуха - минус 10 град., влажность - 100%. Измеритель питается от внутреннего источника, положение измерителя горизонтально, сильных электромагнитных полей, влияющих на измерения нет.

Измеренная величина сопротивления Rx=0,15 Ом на диапазоне 0 - 0,3 Ом. В измеряемой цепи были обнаружены помехи переменного тока.

Погрешность измерения в общем случаеи вычисляется по формуле - D=D0+Dc1+Dc2+Dc3+...+Dcn, где D0 - предел основной погрешности прибора, Dcn - погрешности от влияющих факторов.

Учтем максимально возможные погрешности:
от индуктивности заземлителя - Dc1=8%,
от температуры - Dc2=20-(-10)/10*4=12%
от напряжение питания - Dc3=4%
от помех переменного тока - Dc4=2%
D=D0+Dc1+Dc2+Dc3+Dc4=4+8+12+4+2=30%

Относительная погрешность Y может быть рассчитана по формуле - Y=N*D/Rx, где N - диапазон измерений, Rx - измеренное сопротивление. Имеем - Y=0.3*30/0.15=60%.

Вероятность того, что все составляющие погрешности будут иметь максимальную величину с одинаковым знаком - чрезвычайно мала, поэтому итоговая погрешность измерений будет значительно меньше
