Указатели напряжения



УН-500М, УН-453

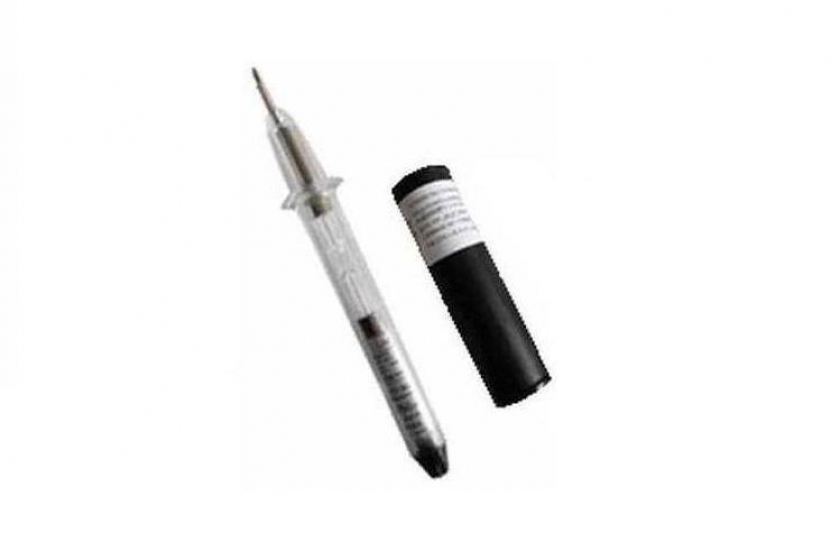

Указатель напряжения  для шахтных электроустановок  800-1140В типа УН-453

Назначение:

Указатель напряжения для шахтных электроустановок типа  УН-453 предназначен для проверки наличия или отсутствия напряжения в подземных электроустановках напряжениям  800-1140В переменного (50-100Гц) и выпрямленного (без сглаживания пульсаций) токов, эксплуатируемых в угольных шахтах, взрывоопасных по газу и пыли.
Указатель рассчитан на эксплуатацию при температуре окружающего воздуха от -50 до +45°С и относительной влажности не выше 98% при 25°С.



Технические характеристики:

Диапазон рабочих напряжений	800 -1140В
Порог зажигания не более	550В
Электрическая изоляция указателя должна в течение 5 мин. выдерживать напряжение 6 кВ переменного тока частотой 50гЦ.
Габаритные размеры:
указателя УН-453	Ф50х202мм
зарядного устройства ЗУ-01	180х50х30
устройства проверки ПН-01	Ф40х125
Масса
указателя УН-453	0.3
зарядного устройства ЗУ 01	0.22
устройства проверки ПН-01	0.24



Устройство и принцип работы:

Указатель состоит из рабочей части и рукоятки. В рабочей части расположены газоразрядная лампа типа ТНУВ и ограничительные конденсаторы типа К 74-7.
Указатель выполнен в виде трубки. Рукоятка имеет ограничительный кольцевой выступ высотой 7мм.
Принцип действия указателя основан на свечении газоразрядной лампы при протекании через нее емкостного тока.
Для проверки исправности указателя имеется устройство проверки ПН-01.



Указатель напряжения УН-500 М

Назначение:

Указатель напряжения предназначен для определения наличия или отсутствия и отсчета напряжения сети переменного тока от 100 до 500 В.
Принцип действия указателя напряжения основан на преобразовании электрических сигналов в световые.
Напряжение в сети переменного тока контролируется сравнением свечения индикаторной лампы со шкалой прибора.   Приведенная погрешность от предела измерений 2.5%.
Щуп, имеющий на поверхности металлическое кольцо, предназначен также для определения наличия напряжения в электроустановках постоянного и переменного ток от 110 до 750 В и позволяет определить «фазу», при этом необходимо касаться рукой к металлическому кольцу.

Технические характеристики:

Диапазон рабочего напряжения, В, ~	от 50 до 500
Напряжение индикации лампы, В, ~	50
Диапазон отсчетного устройства, В	от 100 до 500
Ток протекающий через указатель, мА, не более	10,0
Длина соединительного провода, м, не менее	1,0
Условия эксплуатации: температура, °С влажность при 25 °С, %	от - 45 до + 45 98
Габаритные размеры (в упаковке), мм не более	250х60х30



Указание по эксплуатации:

Рабочее положение любое
Режим эксплуатации указателя напряжения не должен превышать предельно допустимых значений.
Климатическое исполнение УХЛ 4.2.
