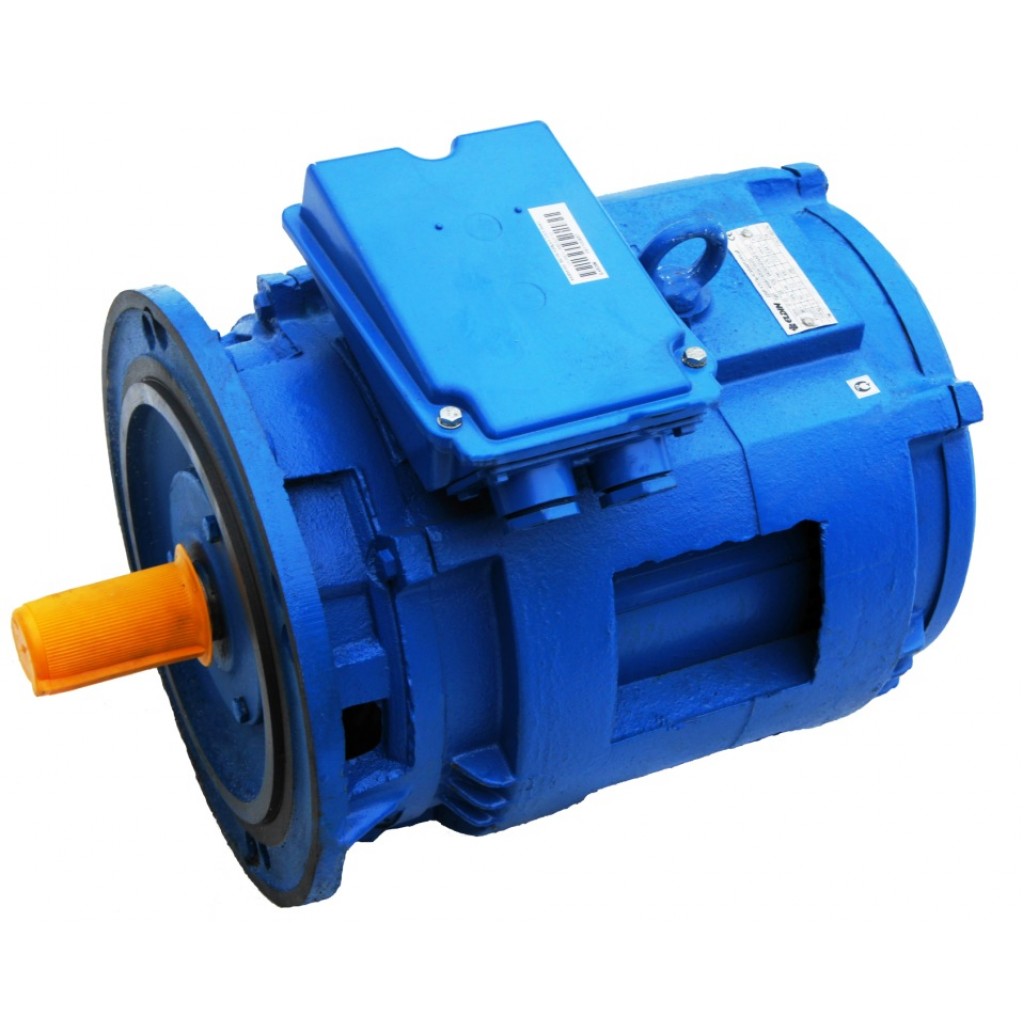

Электродвигатели общепромышленные асинхронные трехфазные

4АМН

Назначение:

Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 4 АМН предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.).

С их помощью приводятся в действие обрабатывающие станки, компрессоры, редуктора, лифты и различные бытовые приборы.

Тем не менее следует учитывать тот факт, что электродвигатели типа 4АМН имеют ограничения по диапазону частоты вращения вала.

Технические данные:

Напряжение питания - 220, 380, 660В при частоте тока 50 Гц.
Режим работы электродвигателей - S1.
Степень защиты - IP 23.
Система ожлаждения электродвигателей - IC01.
Класс нагревостойкости изоляции - F.

Технические характеристики 4АМН:

Тип электродвигателя	Мощн.,кВт	Частота вращ., об/мин	Напр., В	КПД, %	cos f, o.e.	IP
4АМН 180 М2	45.0	2940	220/380	91.5	0.89	IP23
4АМН 180 S2	37.0	2940	220/380	91.0	0.87	IP23
4АМН 180 М4	37.0	1470	220/380	90.5	0.86	IP23
4АМН 180 S4	30.0	1470	220/380	90.0	0.83	IP23
4АМН 180 М6	22.0	970	220/380	88.5	0.84	IP23
4АМН 180 S6	18.5	970	220/380	87.0	0.83	IP23
4АМН 180 М8	18.5	735	220/380	88.5	0.8	IP23
4АМН 180 S8	15.0	735	220/380	87.0	0.74	IP23

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Габаритные характеристики 4АМН:

Тип электродвигателя	b10	b30	l10	l30	l31	h	h31	l1	d1	d10
4АМН 180 М2	279	385	241	620	121	180	470	110	48	15
4АМН 180 М4	279	385	241	620	121	180	470	110	55	15
4АМН 180 М6	279	385	241	620	121	180	470	110	55	15
4АМН 180 М8	279	385	241	620	121	180	470	110	55	15
4АМН 180 S2	279	385	203	580	121	180	470	110	48	15
4АМН 180 S4	279	385	203	580	121	180	470	110	55	15
4АМН 180 S6	279	385	203	580	121	180	470	110	55	15
4АМН 180 S8	279	385	203	580	121	180	470	110	55	15
