Назначение:
Электродвигатели предназначены для работы в составе привода различных механизмов от сети переменного тока: вентиляторов, насосов, дымососов, мельниц, дробилок, станков и других установок для нужд различных отраслей промышленности: нефтегазового хозяйства, ЖКХ, электростанций различного типа, сельского хозяйства и др. Электродвигатели изготавливаются для различных климатических зон, в т.ч. тропиков и севера.
Технические характеристики 5АМ:
Тип электродвигателя |
Мощн.,кВт |
Частота вращ., об/мин |
Напр., В |
КПД, % |
cos f, o.e. |
IP |
5АМ 315 М2 |
200.0 |
2960 |
220/380 |
95.6 |
0.93 |
IP54, IP55 |
5АМ 315 S2 |
160.0 |
2960 |
220/380 |
95.0 |
0.92 |
IP54, IP55 |
5АМ 280 М2 |
132.0 |
2960 |
220/380 |
94.7 |
0.93 |
IP54, IP55 |
5АМ 280 S2 |
110.0 |
2960 |
220/380 |
94.3 |
0.93 |
IP54, IP55 |
5АМ 250 М2 |
90.0 |
2940 |
220/380 |
93.0 |
0.92 |
IP54, IP55 |
5АМ 250 S2 |
75.0 |
2940 |
220/380 |
93.0 |
0.91 |
IP54, IP55 |
5АМ 315 М4 |
200.0 |
1480 |
220/380 |
96.0 |
0.89 |
IP54, IP55 |
5АМ 315 S4 |
160.0 |
1480 |
220/380 |
96.0 |
0.89 |
IP54, IP55 |
5АМ 280 М4 |
132.0 |
1480 |
220/380 |
95.5 |
0.88 |
IP54, IP55 |
5АМ 280 S4 |
110.0 |
1480 |
220/380 |
95.3 |
0.87 |
IP54, IP55 |
5АМ 250 М4 |
90.0 |
1478 |
220/380 |
94.0 |
0.88 |
IP54, IP55 |
5АМ 250 S4 |
75.0 |
1478 |
220/380 |
94.0 |
0.87 |
IP54, IP55 |
5АМ 315 М6 |
132.0 |
985 |
220/380 |
95.0 |
0.88 |
IP54, IP55 |
5АМ 315 S6 |
110.0 |
985 |
220/380 |
95.0 |
0.88 |
IP54, IP55 |
5АМ 280 М6 |
90.0 |
985 |
220/380 |
94.5 |
0.86 |
IP54, IP55 |
5АМ 280 S6 |
75.0 |
985 |
220/380 |
94.5 |
0.86 |
IP54, IP55 |
5АМ 250 М6 |
55.0 |
980 |
220/380 |
92.5 |
0.85 |
IP54, IP55 |
5АМ 250 S6 |
45.0 |
980 |
220/380 |
92.5 |
0.83 |
IP54, IP55 |
5АМ 315 М8 |
110.0 |
740 |
220/380 |
94.5 |
0.84 |
IP54, IP55 |
5АМ 315 S8 |
90.0 |
740 |
220/380 |
94.5 |
0.84 |
IP54, IP55 |
5АМ 280 М8 |
75.0 |
740 |
220/380 |
93.9 |
0.84 |
IP54, IP55 |
5АМ 280 S8 |
55.0 |
740 |
220/380 |
93.8 |
0.85 |
IP54, IP55 |
5АМ 250 М8 |
45.0 |
735 |
220/380 |
92.5 |
0.76 |
IP54, IP55 |
5АМ 250 S8 |
37.0 |
735 |
220/380 |
92.0 |
0.75 |
IP54, IP55 |
5АМ 315 М10 |
75.0 |
590 |
220/380 |
93.5 |
0.83 |
IP54, IP55 |
5АМ 315 S10 |
55.0 |
590 |
220/380 |
93.5 |
0.83 |
IP54, IP55 |
5АМ 280 М10 |
45.0 |
590 |
220/380 |
92.5 |
0.81 |
IP54, IP55 |
5АМ 280 S10 |
37.0 |
590 |
220/380 |
92.4 |
0.81 |
IP54, IP55 |
5АМ 315 М12 |
55.0 |
490 |
220/380 |
93.0 |
0.76 |
IP54, IP55 |
5АМ 315 S12 |
45.0 |
490 |
220/380 |
93.0 |
0.76 |
IP54, IP55 |

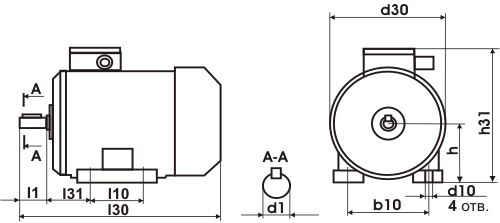

МОНТАЖНЫЕ ИСПОЛНЕНИЯ IM1001 - IM1082

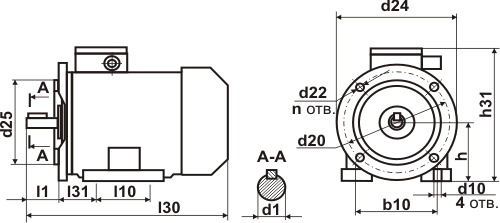

МОНТАЖНЫЕ ИСПОЛНЕНИЯ IM2001 - IM2082

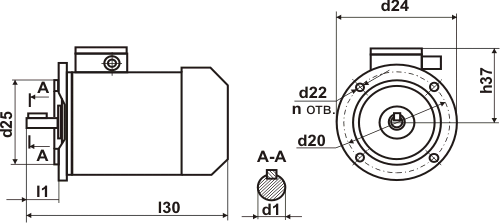

МОНТАЖНЫЕ ИСПОЛНЕНИЯ IM3001 - IM3082
Габаритные характеристики 5АМ:
Тип эл. двигателя |
b10 |
l10 |
l30 |
l31 |
h |
h31 |
d30 |
d24 |
h37 |
l1 |
d1 |
d10 |
d20 |
d22 |
d25 |
n отв. |
5АМ 315 М2 |
508 |
457 |
1260 |
216 |
315 |
765 |
680 |
660 |
- |
140 |
75 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 М4 |
508 |
457 |
1290 |
216 |
315 |
765 |
680 |
660 |
- |
170 |
90 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 М6 |
508 |
457 |
1190 |
216 |
315 |
765 |
680 |
660 |
- |
170 |
90 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 М8 |
508 |
457 |
1190 |
216 |
315 |
765 |
680 |
660 |
- |
170 |
90 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 М10 |
508 |
457 |
1190 |
216 |
315 |
765 |
680 |
660 |
- |
170 |
90 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 М12 |
508 |
457 |
1190 |
216 |
315 |
765 |
680 |
660 |
- |
170 |
90 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 S2 |
508 |
406 |
1160 |
216 |
315 |
765 |
680 |
660 |
- |
140 |
75 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 S4 |
508 |
406 |
1290 |
216 |
315 |
765 |
680 |
660 |
- |
170 |
90 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 S6 |
508 |
406 |
1190 |
216 |
315 |
765 |
680 |
660 |
- |
170 |
90 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 S8 |
508 |
406 |
1190 |
216 |
315 |
765 |
680 |
660 |
- |
170 |
90 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 S10 |
508 |
406 |
1190 |
216 |
315 |
765 |
680 |
660 |
- |
170 |
90 |
28 |
600 |
24 |
550 |
8 |
5АМ 315 S12 |
508 |
406 |
1190 |
216 |
315 |
765 |
680 |
660 |
- |
170 |
90 |
28 |
600 |
24 |
550 |
8 |
5АМ 280 М2 |
457 |
419 |
1080 |
190 |
280 |
660 |
620 |
660 |
380 |
140 |
70 |
24 |
600 |
24 |
550 |
8 |
5АМ 280 М4 |
457 |
419 |
1180 |
190 |
280 |
660 |
620 |
660 |
380 |
170 |
80 |
24 |
600 |
24 |
550 |
8 |
5АМ 280 М6 |
457 |
419 |
1110 |
190 |
280 |
660 |
620 |
660 |
380 |
170 |
80 |
24 |
600 |
24 |
550 |
8 |
5АМ 280 М8 |
457 |
419 |
1110 |
190 |
280 |
660 |
620 |
660 |
380 |
170 |
80 |
24 |
600 |
24 |
550 |
8 |
5АМ 280 М10 |
457 |
419 |
1110 |
190 |
280 |
660 |
620 |
660 |
380 |
170 |
80 |
24 |
600 |
24 |
550 |
8 |
5АМ 280 S2 |
457 |
368 |
1080 |
190 |
280 |
660 |
620 |
660 |
380 |
140 |
70 |
24 |
600 |
24 |
550 |
8 |
5АМ 280 S4 |
457 |
368 |
1110 |
190 |
280 |
660 |
620 |
660 |
380 |
170 |
80 |
24 |
600 |
24 |
550 |
8 |
5АМ 280 S6 |
457 |
368 |
1110 |
190 |
280 |
660 |
620 |
660 |
380 |
170 |
80 |
24 |
600 |
24 |
550 |
8 |
5АМ 280 S8 |
457 |
368 |
1110 |
190 |
280 |
660 |
620 |
660 |
380 |
170 |
80 |
24 |
600 |
24 |
550 |
8 |
5АМ 280 S10 |
457 |
368 |
1110 |
190 |
280 |
660 |
620 |
660 |
380 |
170 |
80 |
24 |
600 |
24 |
550 |
8 |
5АМ 250 М2 |
406 |
349 |
965 |
168 |
250 |
630 |
545 |
550 |
380 |
140 |
65 |
24 |
500 |
19 |
450 |
8 |
5АМ 250 М4 |
406 |
349 |
965 |
168 |
250 |
630 |
545 |
550 |
380 |
140 |
75 |
24 |
500 |
19 |
450 |
8 |
5АМ 250 М8 |
406 |
349 |
935 |
168 |
250 |
630 |
545 |
550 |
380 |
140 |
75 |
24 |
500 |
19 |
450 |
8 |
5АМ 250 S2 |
406 |
311 |
935 |
168 |
250 |
630 |
545 |
550 |
380 |
140 |
65 |
24 |
500 |
19 |
450 |
8 |
5АМ 250 S4 |
406 |
311 |
935 |
168 |
250 |
630 |
545 |
550 |
380 |
140 |
75 |
24 |
500 |
19 |
450 |
8 |
5АМ 250 S6 |
406 |
311 |
935 |
168 |
250 |
630 |
545 |
550 |
380 |
140 |
75 |
24 |
500 |
19 |
450 |
8 |
5АМ 250 S8 |
406 |
311 |
935 |
168 |
250 |
630 |
545 |
550 |
380 |
140 |
75 |
24 |
500 |
19 |
450 |
8 |
