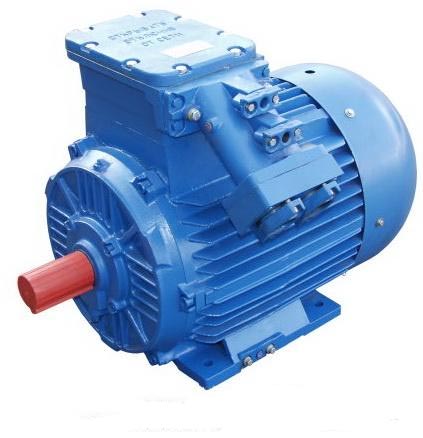

Электродвигатели общепромышленные асинхронные трехфазные

ВА (взрывозащищенные)

Назначение:

Электродвигатели взрывозащищенные асинхронные трехфазные c короткозамкнутым ротором серии ВА предназначены для привода механизмов, механизмов в химической, газовой, нефтедобывающей и смежных отраслях промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом.

Технические данные:

Напряжение питания - 380 В либо 660 В при частоте 50 Гц. По заказу возможно изготовление электродвигателей на другие стандартные напряжения и частоту 60 Гц.
Режим работы электродвигателей - S2-S7.
Уровнень взрывозащиты - IExdIIВТ4 / 2ExdIIСТ4.
Система охлаждения - IC 0141.
Класс нагревостойкости изоляции - F.

Серия	Мощность, кВт	Частота вращения, об/мин	кпд,%	соs ф
ВА 80 МВ2	2,2	2850	82,5	0.86
ВА 80 МА2	1,5	2850	81,5	0.85
ВА 80 МВ4	1,5	1410	75	0.82
ВА 80 МА4	1,1	1410	75	0.80
ВА 80 МВ6	1,1	930	73	0.72
ВА 80 МА6	0,75	930	71	0.70
ВА 132 М2	11	2910	88	0.90
ВА 132 М4	11	1448	88,5	0.85
ВА 132 S4	7,5	1440	87,5	0.86
ВА 132 М6	7,5	960	85,5	0.81
ВА 132 S6	5,5	960	85	0.80
ВА 132 М8	5,5	713	83	0.74
ВА 132 S8	4	716	83	0.70
ВА 180 М2	30	2925	91	0.90
ВА 180 S2	22	2920	90,5	0.89
ВА 180 М4	30	1470	92	0.87
ВА 180 S4	22	1465	90,5	0.86
ВА 180 М6	18,5	975	89,5	0.85
ВА 180 М8	15	730	88	0.82
ВА 200 L2	45	2940	93	0.89
ВА 200 М2	37	2940	93	0.89
ВА 200 L4	45	1463	92	0.85
ВА 200 М4	37	1463	92	0.85
ВА 200 L6	30	978	90	0.84
ВА 200 М6	22	978	90	0.84
ВА 200 L8	22	735	88	0.78
ВА 200 М8	18,5	735	88	0.76

Габаритные, установочные и присоединительные размеры:

Серия	b₁₀	l₁₀	l₃₀	l₃₁	h	h₃₁	d₃₀	d₂₄	h₃₇	l₁	d₁	d₁₀	d₂₀	d₂₂	d₂₅	n
ВА 200 L2	318	305	805	133	200	550	410	450	350	110	55	19	400	19	350	8
ВА 200 М2		267	765
ВА 180 М2	279	241	730	121	180	515	365	400	335		48	15	350		300	4
ВА 180 S2		203	690
ВА 132 М2	216	178	498	89	132	380	290	350	248	80	38	12	300	19	250	4
ВА 80 МВ2, МА2	125	100	355	50	80	295	190	-		50	22	10	-
ВА 200 L4	318	305	835	133	200	550	410	450	350	140	60	19	400	19	350	8
ВА 200 М4		267	795
ВА 180 М4	279	241	730	121	180	515	365	400	335	110	55	15	350	19	300	4
ВА 180 S4		203	690
ВА 132 М4	216	178	498	89	132	380	290	350	248	80	38	12	300		250
ВА 132 S4		140	460
ВА 80 МВ4, МА4	125	100	355	50	80	295	190	-		50	22	10	-
ВА 200 L6	318	305	835	133	200	550	410	450	350	140	60	19	400	19	350	8
ВА 200 М6		267	795
ВА 180 М6	279	241	730	121	180	515	365	400	335	110	55	15	350	19	300	4
ВА 132 М6	216	178	498	89	132	380	290	350	248	80	38	12	300	19	250	4
ВА 132 S6		140	460
ВА 80 МВ6, МА6	125	100	355	50	80	295	190	-		50	22	10	-
ВА 200 L8	318	305	835	133	200	550	410	450	350	140	60	19	400	19	350	8
ВА 200 М8		267	795
ВА 180 М8	279	241	730	121	180	515	365	400	335	110	55	15	350	19	300	4
ВА 132 М8	216	178	498	89	132	380	290	350	248	80	38	12	300	19	250	4
ВА 132 S8		140	460
