Назначение:

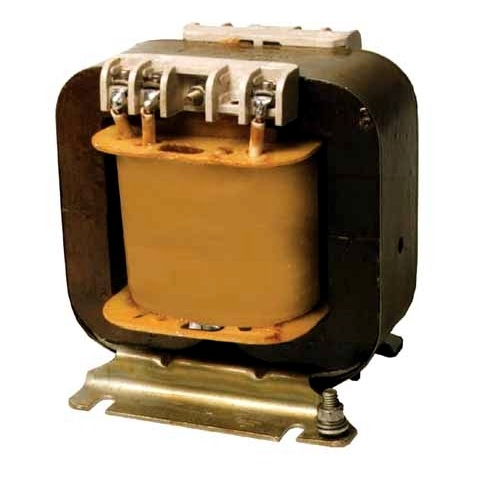

ОСМ (однофазные сухие многоцелевого назначения трансформаторы) относятся к многоцелевым понижающим трансформаторам.
Трансформаторы ОСМ применяются в закрытого типа помещениях, в диапазоне температур от -45 до +40 градусов Цельсия, когда среднемесячный показатель относительной влажности воздуха равен 80 % (при температуре +20), а высота над уровнем моря не превышает 1000 метров.
Трансформаторы ОСМ 1 с частотой 50/60 Гц и напряжением не выше 660 В предназначены для питания цепей управления автоматики, местного освещения и сигнализации.
Структура условного обозначения:
Принятое условное обозначение «ОСМ 1» подразумевает: первая модель однофазного (О) сухого (С) многоцелевого (М) назначения трансформатора.
Номинальная мощность (кВа) – 0,063 — 4,0
Климатическое исполнение по ГОСТ 15150-69 — УЗ
При высоте над уровнем моря от 1000 до 3000м номинальное напряжение первичной обмотки необходимо ограничить и понизить номинальную мощность.
Высота над уровнем моря, м |
Снижение номинальной мощности в % |
Наибольшее номинальное напряжение первичной обмотки |
1000 до 1500 |
2,5 |
до 550 |
1500 до 2000 |
5 |
|
2000 до 3000 |
10 |
до 500 |
Эксплуатация трансформаторов ОСМ:
Для трансформаторов ОСМ, чья мощность превышает 1,6 кВа, предусмотрено горизонтальное рабочее положение. При мощности трансформатора меньше или равной 1 кВа, а положение для установки прибора может быть как горизонтальным, так и вертикальным. Норма возможных верхних отклонений по габаритным размерам — не более 5 мм, по массе — 5%. Нижние отклонения установленных пределов не имеют.
При эксплуатации напряжение на первичной обмотке не должно повышаться более, чем на 6% относительно номинального напряжения. В случае с трансформатором ОСМ повышение напряжения может достигать 10%, однако мощность, снимаемая с трансформатора, при этом не должна быть выше номинальной.
Если температура окружающей среды выше предельно допустимой, каждым 5 градусам превышенной температуры в процессе эксплуатации трансформатора ОСМ должно соответствовать 7-процентное понижение нагрузочной способности.
Тип трансформатора |
В |
L |
Н |
А |
A1 |
d |
Масса полн. кг. |
ОСМ 1-0,063 УЗ |
85 |
70 |
95 |
52±0.5 |
58±0,5 |
5,5 |
1.24 |
ОСМ 1-0,1 УЗ |
88 |
73±0,5 |
6.5 |
1,8 |
|||
ОСМ 1-0.16 УЗ |
105 |
95 |
110 |
82±0,5 |
2.7 |
||
ОСМ 1-0.25 УЗ |
108 |
130 |
60±0,5 |
90+0.5 |
3,9 |
||
ОСМ 1-0.40 УЗ |
135 |
140 |
80+0.5 |
5,5 |
|||
ОСМ 1-0,63 У3 |
165 |
105 |
170 |
105+0,5 |
85+0,5 |
7,5 |
|
ОСМ 1-1,0 У3 |
165 |
148 |
170 |
105+0,5 |
125+0,5 |
13 |
|
ОСМ 1-1.6 УЗ |
183 |
155 |
215 |
152 |
100 |
8,5 |
14,3 |
ОСМ 1-2,5 УЗ |
230 |
155 |
235 |
170 |
21 |
||
ОСМ 1-4,0 УЗ |
|
|
|
|
|
|
|
Трансформаторы сухие малой мощности ОСМ1 имеют следующие технические характеристики:
ХАРАКТЕРИСТИКИ |
Номин. |
Ток холостого |
Напряжение короткого |
КПД, % |
Габаритные размеры |
|||
Ном. |
Пред. |
Ном. |
Пред. |
Ном. |
Пред. |
|||
ОСМ1-0,063 |
0,063 |
24 |
30 |
13 |
20 |
83 |
-2 |
95х70х90 |
ОСМ1-0,1 |
0,1 |
24 |
30 |
9 |
20 |
87 |
-2 |
95х86х90 |
ОСМ1-0,16 |
0,16 |
23 |
30 |
7 |
20 |
88,2 |
-2 |
105х90х107 |
ОСМ1-0,25 |
0,25 |
22 |
30 |
5,5 |
20 |
90,2 |
-2 |
105х106х130 |
ОСМ1-0,4 |
0,4 |
20 |
30 |
4,5 |
20 |
93,2 |
-2 |
135х106х140 |
ОСМ1-0,63 |
0,63 |
19 |
30 |
4 |
20 |
93,5 |
-2 |
165х105х170 |
ОСМ1-1,0 |
1 |
18 |
30 |
3,5 |
20 |
94,2 |
-2 |
165х148х170 |
ОСМ1-1,0М |
1 |
18 |
30 |
3,5 |
20 |
94,2 |
-2 |
165х115х170 |
ОСМ1-1,6М |
1,6 |
13 |
30 |
3,5 |
20 |
95 |
-2 |
183х155х215 |
ОСМ1-2,5М |
2,5 |
12 |
30 |
3 |
20 |
96 |
-2 |
230х155х235 |
