Назначение:

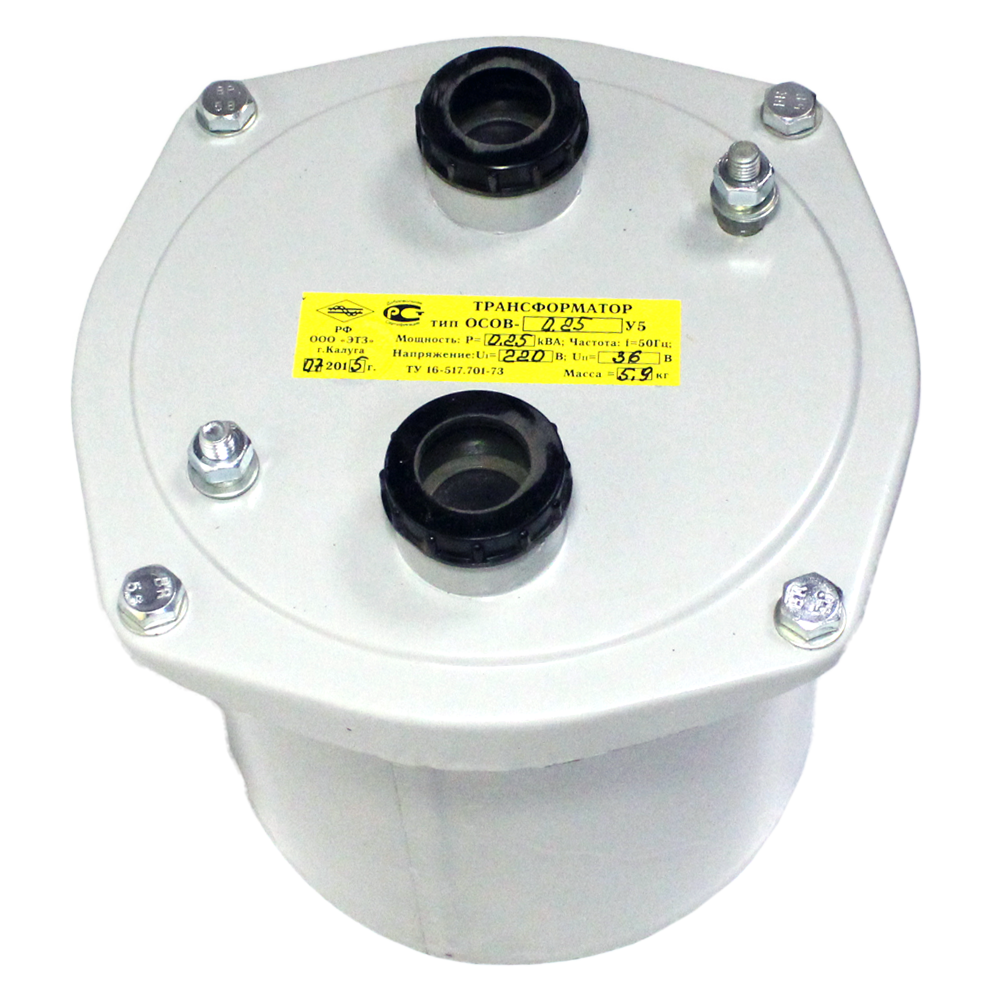

Понижающие трансформаторы серии «ОСО», «ОСОВ» (водозащищенный) однофазные, сухие предназначены для питания ламп местного освещения и электроинструмента в шахтах, не опасных по пыли, газу, в производствах с повышенной влажностью (например, в неотапливаемых и невентилируемых подземных помещениях), для ламп в судовых, корабельных и других помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке.
Климатическое исполнение трансформаторов ОСОВ У, категория размещения 5 по ГОСТ 15150-69.
Климатическое исполнение трансформаторов ОСО У, УХЛ категория размещения 2, 3 по ГОСТ 15150-69.
Класс защиты II по ГОСТ 12.2.007.0-75
Требования по пожарной безопасности по ГОСТ 12.1.004-91
Степень защиты IP65 Соответствует ТУ 16-517.701-73
В аббревиатуре «ОСОВ»: О - однофазный; С - сухой; О - для местного освещения; В - водозащищенное исполнение;
Технические характеристики:
Характеристики |
Значения |
Частота |
50 Гц. |
Климатическое исполнение трансформаторов ОСОВ |
У, категория размещения 5 по ГОСТ 15150-69 |
Климатическое исполнение трансформаторов ОСО |
У, УХЛ категория размещения 2, 3 по ГОСТ 15150-69 |
Класс защиты |
II по ГОСТ 12.2.007.0-75 |
Требования по пожарной безопасности |
по ГОСТ 12.1.004-91 |
Степень защиты |
IP65 Соответствует ТУ 16-517.701-73 |
Трансформаторы ОСОВ:
Основные технические данные изделия |
Масса, кг |
Габаритные размеры, мм L, W, H |
||
Номинальная мощность |
Номинальное напряжение обмоток, В |
|||
Первичной |
Вторичной |
|||
0,25 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
5,9 |
200х200х225 |
0,4 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
11,0 |
200х200х240 |
0,5 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
11,5 |
200х200х240 |
0,63 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
14,0 |
200х200х240 |
1,0 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
13,2 |
220х220х280 |
1,6 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
22,65 |
H=258 mm, Ǿ343 mm |
2,5 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
28,1 |
H=320 mm, Ǿ 343 mm |
4,0 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
35,4 |
H=320 mm, Ǿ 343 mm |
Трансформаторы ОСО:
Основные технические данные изделия |
Масса, кг |
Габаритные размеры, мм L, W,H |
||
Номинальная мощность |
Номинальное напряжение обмоток, В |
|||
Первичной |
Вторичной |
Длина, Ширина, Высота |
||
0,25 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
4,0 |
120х88х125 |
0,4 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
6,3 |
120х118х125 |
0,5 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
8,5 |
144х120х152 |
0,63 |
660; 380 220; 127 |
220:127:110:42:36:24:12 |
10,1 |
144х120х152 |

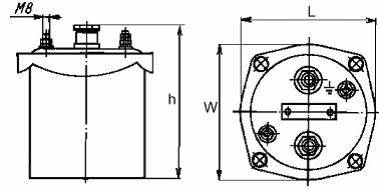

Чертеж:
Примечания:
1.Трансформаторы типа ОСОВ выпускаются в баках, герметически закрытыми крышками, с защитным экраном между обмотками.
2.Питающие кабели и кабели вторичных цепей вводятся внутрь через сальники с нажимными гайками. На крышке бачка имеется болт для заземления.
