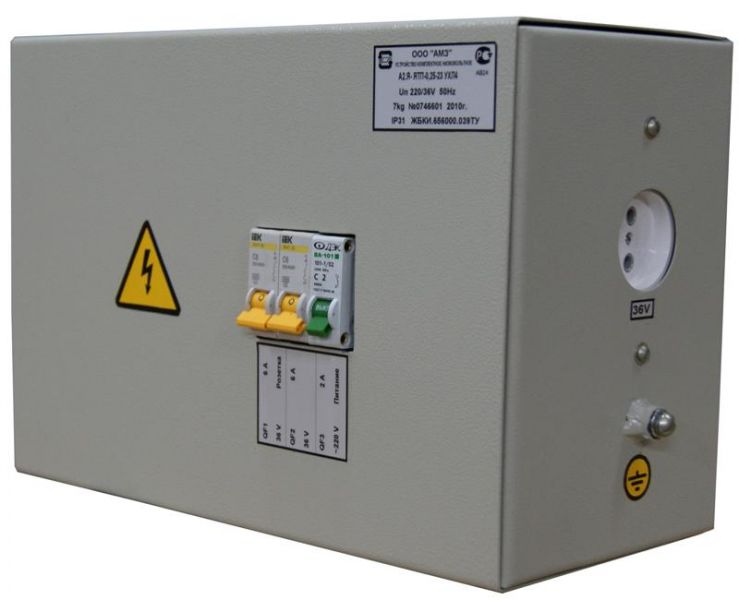

Ящики с понижающим трансформатором серии ЯТП

Назначение:

Ящики ЯТП предназначены для преобразования напряжения 220В (380В) переменного тока с частотой 50Гц в безопасное напряжение 12 В (24 В, 36 В, 42 В) и служат для питания линий ремонтного освещения подключения переносных светильников и электроинструмента.



Описание:

Ящики ЯТП изготавливаются в металлокорпусах типа ЩМП.
Номинальные значения рабочих параметров, конструкция и принципиальные схемы позволяют выполнять задачи отвечающие требованиям заказчика.

Номинальный режим работы - продолжительный. Допускаемая частота включений - не более 3 в час.



Условия эксплуатации:

- температура окружающего воздуха от +1 до +40°С;

- высота над уровнем моря не более 2000 м;

- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.

Структура условного обозначения:

ЯТП	Х	ХХХ	/	ХХ	ХХХХ	IPХХ
1	2	3		4	5	6



1	ЯТП	Ящик с понижающим трансформатором напряжения
2	Х	Номинальная мощность трансформатора (0,25кВА; 0,63кВА; 1кВА; 1,6кВА; 2,5кВА)
3	ХХХ	Номинальное напряжение первичной обмотки (220 В; 380 В)
4	ХХ	Номинальное напряжение вторичной обмотки (12 В, 24 В, 36 В, 42 В)
5	XХХХ	Климатическое исполнение и категория размещения по ГОСТ15150-69 (УХЛ2, УХЛ4)
6	IPХX	Степень защиты: IP 31, IP 54
