Назначение:

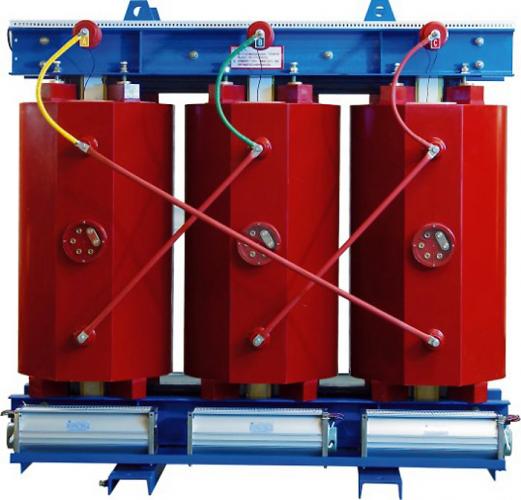

Трехфазные силовые трансформаторы серии ТС, ТСЗ и ТСЗВМ мощностью 40-630 кВ·А с естественным воздушным охлаждением в незащищенном и защищенном исполнении предназначены для распределения электроэнергии.
Структура условного обозначения ТСЗВМ-Х/ХХ:
Т - трехфазный;
С - охлаждение естественное воздушное в незащищенном исполнении;
СЗ - охлаждение естественное воздушное в защищенном исполнении;
ВМ - стойкие к внешним механическим воздействиям;
Х - мощность, кВ·А;
Х - класс напряжения обмотки ВН, кВ;
Х - климатическое исполнение (У, УХЛ) и категория размещения
(1; 2; 3) по ГОСТ 15150-69.
Условия эксплуатации:
Высота над уровнем моря не более 1000 м. Температура окружающей среды от минус 40 до 40°С. Относительная влажность воздуха 80% при температуре 15°С. Окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.2-75. Трансформаторы для внутригосударственных и экспортных поставок в страны с умеренным климатом соответствуют ГОСТ 11677-85.
Технические характеристики:
Типоисполнение |
Линейное напряжение обмотки ВН, кВ |
Линейное напряжение обмотки НН, В |
Схема соединения обмоток |
Напряжение короткого замыкания, % |
Потери, Вт |
Ток холостого хода, % |
Масса, кг |
|
короткого замыкания |
холостого хода |
|||||||
ТС-40/10 У3 |
6±2´ 2,5%; |
230; |
D /Yн–11; |
3 |
545 |
340 |
15 |
450 |
ТС-50/10 У3 |
4 |
875 |
10 |
|
||||
ТС-63/10 У3 |
1155 |
355 |
500 |
|||||
ТС-100/10 У3 |
5 |
1780 |
380 |
7 |
610 |
|||
ТС-160/10 У3 |
Y/Yн–11; |
5,5 |
2800 |
480 |
0,8 |
890 |
||
ТС-250/10 У3 |
3800 |
650 |
0,6 |
1130 |
||||
ТС-400/10 У3 |
D Yн–11 |
6 |
4400 |
970 |
1700 |
|||
ТС-630/10 У3 |
7000 |
1200 |
0,4 |
2360 |
||||
ТСЗ-25/10 У1 (У3) |
D Y/н–11; |
3,8 |
570 |
235 |
10 |
380 (342) |
||
ТСЗ-40/10 У1 (У3) |
4,6 |
1000 |
255 |
6,5 |
445 (342) |
|||
ТСЗ-63/10 У1 (У3) |
4 |
1300 |
350 |
4,5 |
545 (455) |
|||
ТСЗ-100/10 У1 (У3) |
1700 |
600 |
3 |
630 (590) |
||||
ТСЗ-160/10 У3 |
5,3 |
2800 |
2,6 |
1000 |
||||
ТСЗ-200/10 У3 |
5,5 |
3200 |
710 |
2,8 |
1150 |
|||
ТСЗ-250/10 У3 |
5,3 |
4000 |
770 |
2,2 |
1300 |
|||
ТСЗ-315/10 У3 |
6 |
3900 |
930 |
1,65 |
1700 |
|||
ТСЗ-400/10 У3 |
D Yн–11 |
4400 |
900 |
0,6 |
1870 |
|||
ТСЗ-500/10 У3 |
400; |
6000 |
1030 |
0,4 |
2100 |
|||
ТСЗ-630/10 У3 |
7600 |
1200 |
2600 |
|||||
ТСЗВМ-25/10 УХЛ2 |
230; |
Y/Yн–0 |
3,8 |
570 |
235 |
10 |
380 |
|
ТСЗВМ-40/10 УХЛ2 |
4,6 |
1000 |
225 |
6,5 |
420 |
|||
ТСЗВМ-63/10 УХЛ2 |
4 |
1300 |
350 |
4,5 |
525 |
|||
ТСЗВМ-100/10 УХЛ2 |
1700 |
600 |
3 |
660 |
Примечания:
1. Трансформаторы мощностью 160, 200, 250 и 315 кВ·А напряжением 6 и 6,3 кВ имеют схему соединения только D /Yн–11.
2. Трансформаторы типа ТСЗВМ разработаны только на мощность от 25 до 100 кВ·А.
