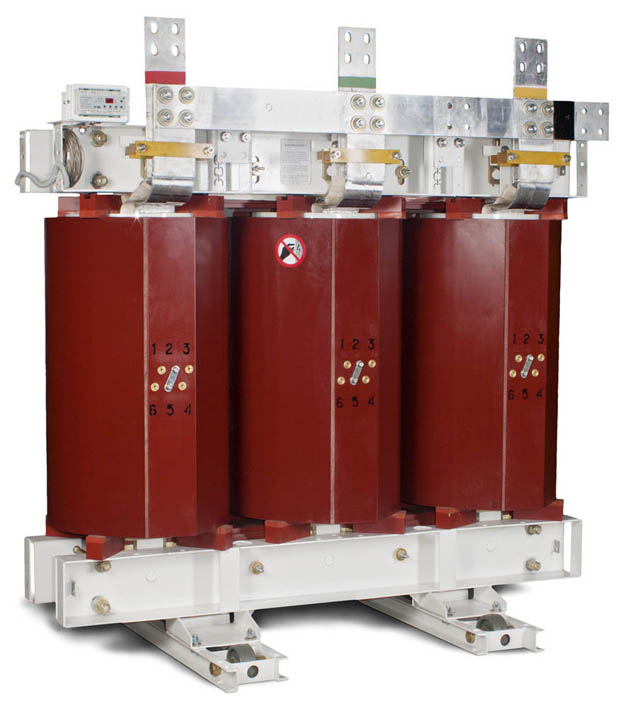

Трансформаторы сухие

ТСГЛ, ТСЗГЛ и ТСЗГЛФ (трехфазные)

Назначение:

Трансформаторы силовые сухие трехфазные с геафолевой литой изоляцией ТСГЛ, ТСЗГЛ (с вводами ВН внутри кожуха) и ТСЗГЛФ (с вводами ВН, выведенными на фланец, расположенный на торцевой поверхности кожуха) напряжением до 10 кВ, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии переменного тока номинальной частоты 50 Гц.

Трансформаторы предназначены для работы в помещениях, в условиях умеренного климата (от -45^oС до +40^oС). Относительная влажность воздуха 75 % при 15^оС. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.

Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль). Дополнительно обмотки усилены стеклотканью, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Геафоль не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.

Трансформаторы могут работать в сетях, подверженных грозовым и коммутационным перенапряжениям, имеют низкий уровень шума, имеют высокую устойчивость к токам короткого замыкания.

Трансформаторы обеспечивают полную экологическую и пожарную безопасность, могут устанавливаться в местах, требующих повышенной безопасности (метро, шахтах, кинотеатрах, жилых и общественных зданиях), в местах с повышенными требованиями к охране окружающей среды (водозаборных станциях, спортивных сооружениях, курортных зонах), на промышленных предприятиях, металлургических комбинатах, химических производствах, электростанциях в непосредственной близости от центра нагрузки, что позволяет избежать издержек, связанных со строительством подстанций, обеспечивает экономию распределительных шин и кабелей низкого напряжения, уменьшает в них потери электроэнергии.

Регулирование напряжения до ±5 % ступенями 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычек.

Для защиты от перегрева по заказу потребителя трансформаторы комплектуются устройством тепловой защиты, управляемым термисторами, встроенными в обмотки НН. По заказу потребителя могут поставляться виброгасящие подкладки.

Степень защиты трансформаторов ТСГЛ - IР 00, ТСЗГЛ и ТСЗГЛФ - IР 21. Схема и группа соединения обмоток - Д/Ун-11, У/Ун-0, номинальное напряжение НН - 400В.

Технические характеристики ТСГЛ, ТСЗГЛ, ТСЗГЛФ:
