Зажимы, блоки зажимов

ЗН24 (наборные)

Назначение:

Зажимы наборные серии ЗН24 предназначены для присоединения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока напряжением от 6 до 660 В частоты 50 Гц и 60 Гц и постоянного тока напряжением от 6 до 440 В и применяются как комплектующие изделия в стационарных установках.

Зажимы измерительные рассчитаны для работы в электрических цепях переменного тока напряжением до 380 В частоты 50 и 60 Гц и постоянного тока напряжением до 220 В.

Зажимы ЗН24-4П, ЗН24-4М, ЗН24-4И, ЗН24-4К выпускаются типа 1 по ГОСТ 25154 для установки на рейки типа Р3. Дополнительно по отдельному заказу поставляется россыпью: крышка торцевая КТ12, изолятор измерительного зажима ПС1, скоба прижимная СП1, перемычки мостиковых ПМ1 и проходных ПП1 зажимов, рейка Р3-1 длиной 196 и 300 мм.

Климатическое исполнение У3 и Т3 по ГОСТ 15150 - 69. Зажимы также пригодны для эксплуатации в условиях УХЛ4.

Выводы зажимов "под винт" допускают следующее подсоединение в соответствии с таблицей типоисполнений:

одной или двух медных однопроволочных неоконцованных жил сечением 0,35-16 мм² без изгибания в кольцо, не превышающим номинальное сечение зажима;
одной или двух медных многопроволочных жил сечением 0,35-16 мм², оконцованных наконечником;
одной или двух медных многопроволочных жил сечением 25-185 мм², оконцованных наконечником;
одной или двух однопроволочных алюминиевых, алюмомедных или из алюминиевых сплавов неоконцованных жил сечением 2,5-16 мм², без изгибания в кольцо, не превышающим номинальное сечение зажима;
одной медной однопроволочной или многопроволочной жилы и одной алюминиевой, алюмомедной или из алюминиевых сплавов однопроволочной жилы с суммарным сечением, не превышающим номинальное сечение зажима, неоконцованных наконечником, без изгибания в кольцо, одинаковых сечений или с разницей в один размер.

Выводы зажимов под "пайку" допускают подсоединение одной и более жил (в соответствии с таблицей типоисполнений) с суммарным сечением, не превышающим максимально допустимого сечения зажима или блока зажимов. При этом допускается подсоединение только медных проводников с однопроволочными или многопроволочными жилами.

НТД - ТУ16-91 ИГФР.687222.035 ТУ.

Таблица типоисполнений:

Типоисполнение	Функ-циональное назначение	Испол-нение выводов	Номи-нальный ток, А	Ном. сече-ние зажи-ма, мм²	Сечение подсое-диняемых жил, мм²		Диаметр контакт-ного винта
					мини-мальное	макси-мальное
ЗН24-4П16-В/2П	Проходной	Винт-пайка	16	4	0,35^*(У3) 0,2 (Т2)	4,0 (У3) 2,5 (Т2)	М4
ЗН24-4П16-2П/В		Пайка-винт
ЗН24-4П16-В/В		Винт-винт			0,35^*	4,0
ЗН24-4П25-В/В			25
ЗН24-4М16-В/В	Мости-ковый		16
ЗН24-4М16-В/В (с перемычкой ПМ1)
ЗН24-4М25-В/В			25
ЗН24-4М25-В/В (с перемычкой ПМ1)
ЗН24-4И16-В/В	Измери-тельный		16
ЗН24-4И25-В/В			25
ЗН24-4К2,5-В/В	С подго-ночным сопро-тивлением		2,5
ЗН24-4К5,0-В/В
ЗН24-4К7,5-В/В
ЗН24-4К15-В/В
ЗН24-4К25-В/В
ЗН24-4К46-В/В

Габаритные размеры:

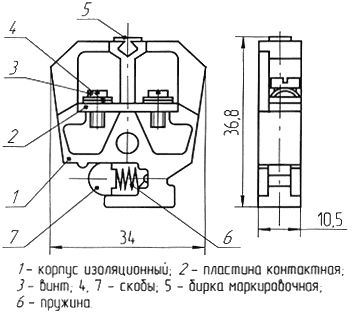

Зажим проходной ЗН24-4П с выводами "винт/винт":

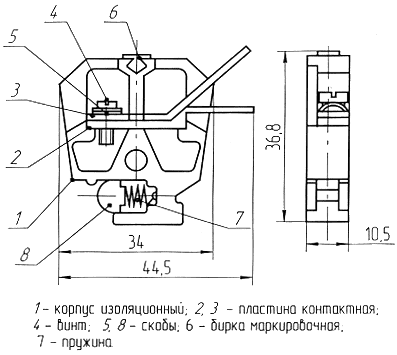

Зажим проходной ЗН24-4П с выводами "винт/пайка":

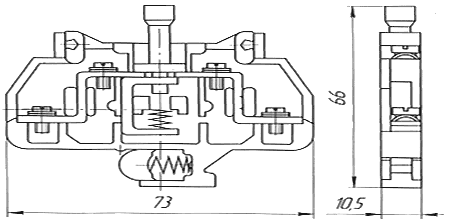

Зажим измерительный ЗН24-4И:
