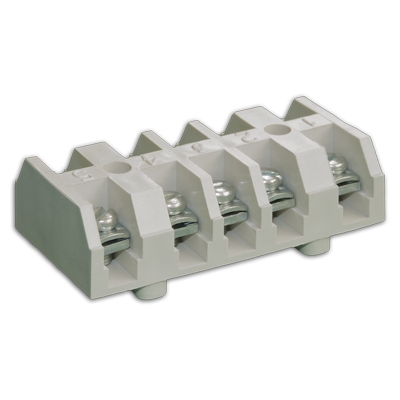

БЗ26

Назначение:

Блоки зажимов с плоскими выводами серии БЗ26 предназначены для присоединения и ответвления проводников из меди, алюминия, алюмомедных и алюминиевых сплавов. Блоки рассчитаны для работы в электрических цепях переменного тока напряжением от 6 до 660 В частоты 50 и 60 Гц и постоянного тока напряжением от 6 до 440 В. Применяются как комплектующие изделия в НКУ различного назначения, в том числе для торгового оборудования, холодильных установок, стиральных машин и т.п.



Структура условного обозначения БЗ26-ХХ П ХХ-Х/Х Х3-Х:

БЗ - обозначение блока зажимов;
26 - номер серии;
ХХ - номинальное сечение зажима, мм2: 1,5; 4,0 (см. табл. 1);
П - обозначение зажима по функциональному назначению
(П - проходной);
ХХ - номинальный ток зажима, А:
10; 16 - с контактным винтом М3;
6,3; 25 - с контактным винтом М4;
Х/Х - обозначение способа соединения проводника с выводом с
каждой стороны зажима:
В/В - винт-винт;
В/2С - винт-соединитель;
В/2П - винт-пайка;
К/К - винт-винт под кабельный наконечник;
Х3 - климатическое исполнение (У, Т) и категория размещения
(3) по ГОСТ 15150-69. Блоки также пригодны для эксплуатации
в условиях, нормированных для исполнения УХЛ категории 4;
Х - количество зажимов в блоке - 2, 3, 4, 5 и 10.
Степень защиты блоков IР00 по ГОСТ 14255-69.



Условия эксплуатации:

Температура окружающего воздуха до 55°С (для климатического исполнения У) и до 60°С (для климатического исполнения Т).
Относительная влажность воздуха до 98% при температуре 25°С (для исполнения У3) и 35°С (для исполнения Т3).
Окружающая среда невзрывоопасная, не содержащая газов и паров в концентрациях, снижающих параметры в недопустимых пределах, при отсутствии непосредственного воздействия солнечной радиации.
Блоки соответствуют группам условий эксплуатации М7 и М12 по ГОСТ 17516.1-90.
В части воздействия механических факторов внешней среды:
Вибрационные нагрузки в диапазоне частотой 1-100 Гц с максимальным ускорением 5 g; наличие многократных ударов с максимальным ускорением 15 g и длительностью удара 2-20 мс.
Рабочее положение в пространстве любое.
Требования безопасности должны соответствовать ГОСТ 12.2.007.6-75.
Блоки соответствуют ТУ 16-87 ИГФР.687224.011 ТУ. ТУ 16-87 ИГФР.687224.011 ТУ



В настоящее время БЗ26 выпускаются в следующих модификациях:

  • Номинальное сечение присоединяемого проводника 1,5 мм2 на токи 10 и 16 А
  • Номинальное сечение присоединяемого проводника 4 мм2 на токи 16, 25 и 40 А



Технические характеристики:

Тип блока

БЗ26-1,5П

БЗ26-4П

Количество зажимов в блоке

2, 3, 4, 5, 10

2, 3, 4, 5, 10

Номинальный ток, А

10; 16

16; 25; 40

Номинальное напряжение, В

~380; -220

~660; -440

Диаметр контактного винта

М3

М4

Сечение присоединяемых проводников, мм2

Min 0,35 Max 1,5

Min 0,5 Max 4

Покрытие контакта

цинкование (10 А) О-Ви9 (16 А)

цинкование (16 А) О-Ви9 (25, 40 А)

Материал контакта

Сталь 10кп (10А) Латунь Л63 (16А)

Сталь 10кп (16А) Латунь Л63 (25, 40А)

Рабочие температуры

от минус 50 до 70 ?С

Диаметр винта крепления блока

М3 на длину 16 мм

М3 на длину 25 мм
