Контакторы

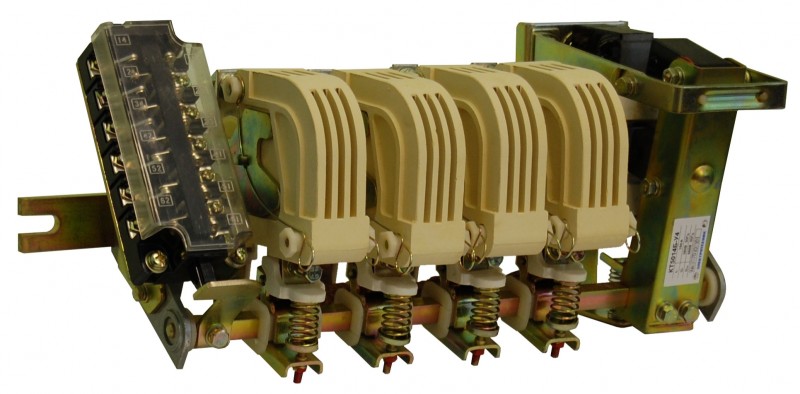

КТ-5000

Назначение:

Контакторы электромагнитные переменного тока серии КТ-5000 предназначены для применения в стационарных установках для дистанционного включения и отключения приемников электрической энергии на напряжение до 660 В переменного тока 50 и 60 Гц.

Структура условного обозначения КТ-50XXБXXX:

КТ — Контактор переменного тока

50 — Условный номер серии - 50

X — Условное обозначение величины номинального тока: 1 - 100А, 2-160А, 3 - 250А, 4 - 400А, 5 - 630А.

X — Число полюсов 2,3,4

Б — Исполнение по износостойкости контактов - Б

Х— Условное обозначение материалов главных контактов: С - контакты с металлокерамическими накладками на основе серебра; Без обозначения - контакты медные

ХХ — Обозначение климатического исполнения (У) и категории исполнения (3)

Технические характеристики:

Наименование	КТ-5012Б КТ-5013Б КТ-5014Б	КТ-5022Б КТ-5023Б КТ-5024Б	КТ-5032Б КТ-5033Б КТ-5034Б	КТ-5042Б КТ-5043Б КТ-5044Б	КТ-5052Б КТ-5053Б КТ-5054Б
Номинальный ток контактов главной цепи, 1н, А	100	160	250	400	630
Род тока главной цепи	Переменный,50 Гц
Количество дополнительных контактов	Зз+3р(5з+1р, 4з+2р, 2з+4р, 1з+5р)
Номинальное напряжение главной цепи, 11н, В	400
Число главных полюсов	2; 3;4
Номинальное напряжение катушки управления, 11с, В	36, 110, 127,220, 380
Напряжение срабатывания, 11с, В	0,85-110
Напряжение отпускания, 11с, В	0,20-0,75
Номинальное напряжение изоляции, 1Д В	660
Допустимая частота включений, циклов/час	600	600	600	300	300
Механическая износостойкость, циклов ВО	3 000 000			1 400 000
Коммутационная (электрическая) износостойкость, циклов ВО	150 000			100 000
Режим работы по ГОСТ 18311-80	Прерывисто-продолжительный, продолжительный, повторно-кратковременный, кратковременный
Категории применения	АС-4, АС-3, АС-2
Климатического исполнения и категория размещения	УЗ (Температура окружающей среды от -25 °С до +55 °С, относительная влажность воздуха 98%, высота над уровнем моря до 2000м.)
Степень защиты	IP00

Параметры дополнительных контактов:

Параметр	Значение
Количество дополнительных контактов	Зз+Зр (5з+1р, 4з+2р, 2з+4р, 1з+5р)
Номинальный ток дополнительных контактов в режиме АС-15, 1н, А	10
Номинальное напряжение, 11н, В	400 (АС-15) 230(ОС-15)
Номинальный тепловой ток, Ип, А	10
Номинальный рабочий ток, 1н, А	5 (АС-15) 3(ОС-15)
Условный ток короткого замыкания, 1нс, А	1000
Сечение присоединяемых проводников, мм2	1,5-4.0
Крутящий момент при затягивании винтов, Нм	1,2
Коммутационная износостойкость доп. контактов, циклов ВО	1 000 000

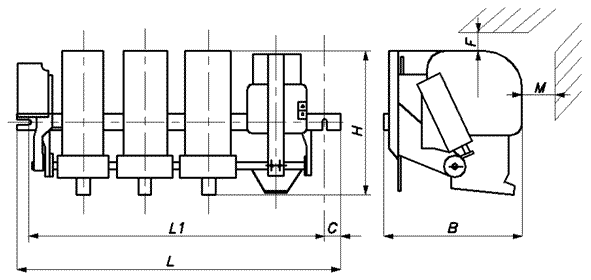

Габаритные размеры:

Наименование	Номинальный ток, А	Число полюсов	L1, мм	L, мм	с, мм	н, мм	в, мм	м, мм	F, мм	Диаметр монтажного болта	НЕТТО изделия кг.	БРУТТО транспортной упаковки, кг.	Объем транспортной упаковки, куб.м.
КТ-5012БУЗ	100	2	350	380	15	165	180	50	80	М10	6,7	7,2	0,023
КТ-5013БУЗ		3	350	380	15	165	180	50	80	М10	7,8	8,3	0,023
КТ-5014БУЗ		4	450	480	15	165	180	50	80	М10	8,4	9	0,025
КТ-5022Б УЗ	160	2	350	380	18	190	213	70	70	М12	10	10,7	0,032
КТ-5023Б УЗ		3	350	380	18	190	213	70	70	М12	11,8	12,5	0,032
КТ-5024Б УЗ		4	450	480	15	190	213	70	70	М12	14	14,8	0,036
КТ-5032Б УЗ	250	2	450	480	18	250	213	80	70	М12	14,4	15,2	0,041
КТ-5033Б УЗ		3	450	480	18	250	213	80	70	М12	16,6	17,4	0,041
КТ-5034Б УЗ		4	550	580	15	250	213	80	70	М12	20	21	0,047
КТ-5042Б УЗ	400	2	365	400	20	285	275	80	100	М12	23,8	27,3	0,06
КТ-5043Б УЗ		3	440	485	20	285	275	80	100	М12	28,5	32,5	0,06
КТ-5044Б УЗ		4	520	565	20	285	275	80	100	М12	33,5	38,6	0,068
КТ-5052Б УЗ	630	2	404	454	24	310	303	150	120	М14	42,7	47,2	0,075
КТ-5053Б УЗ		3	500	550	24	310	303	150	120	М14	47	52	0,088
КТ-5054Б УЗ		4	596	646	24	310	303	150	120	М14	58,7	64,7	0,102

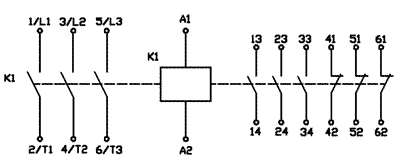

Принципиальная электрическая схема:

Харатеристики используемых контактов:

Тип контактора	Расстояние разомкнутых контактов D, мм	Допустимое отклонение Е, мм	Начальное давление, Н	Конечное давление, Н
КТ-5013Б	9-12	5-6	13.24-16.18	18.63-26.48
КТ-5023Б	10-13	5-6	21.08-25.99	28.44 - 38.25
КТ-5033Б	12-15	5-6	35.3-43.1	49-64.7
КТ-5043Б	13-16	7.5-8.5	52.96-64.72	79.43-104.93
КТ-5053Б	15-18	9.5-10.5	83.3-102.9	118.6-154.8
Вспомогательные контакты	7.5-9.2	2-3.8	>0.98	>2.45
