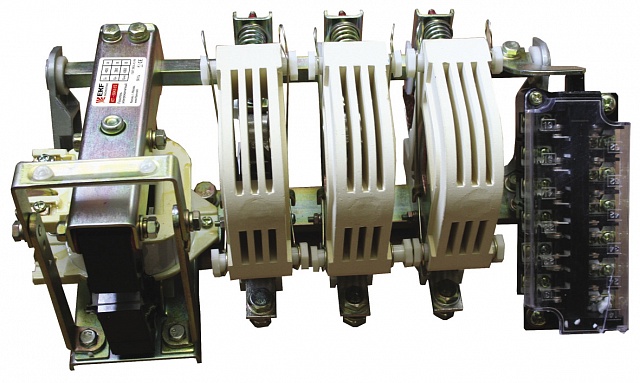

Контакторы

КТ - 6000

Назначение:

Контакторы КТ - 6000 электромагнитные переменного тока предназначены для применения в стационарных установках для дистанционного включения и отключения приемников электрической энергии на напряжение до 660 В переменного тока 50 и 60 Гц.

Контакторы рассчитаны для работы в продолжительном, прерывисто - продолжительном и повторно - кратковременном режиме с частотой включения до 1200 в час

Контакторы используются в составе оборудования для включения мощных электрических машин и в аппаратуре автоматического включения резерва (АВР).
По воздействию климатических факторов внешней среды контакторы соответствуют исполнению У, ХЛ и Т категории размещения 3 по ГОСТ 15150-69

Технические характеристики:

Наименование	КТ-6012Б КТ-6013Б	КТ-6022Б КТ-6023Б	КТ-6032Б КТ-6033Б
Номинальный ток контактов главной цепи, Iн, А	100	160	250
Род тока главной цепи	Переменный, 50 Гц
Количество дополнительных контактов	3з+3р (5з+1р, 4з+2р, 2з+4р, 1з+5р)
Номинальное напряжение главной цепи, Uн, В	380
Число главных полюсов	2; 3
Номинальное напряжение катушки управления, Uc, В	36, 110, 127, 220, 380
Номинальное напряжение изоляции, Ui, В	660
Допустимая частота включений, циклов/час	1200
Механическая износостойкость, циклов ВО	10 000000
Коммутационная (электрическая) износостойкость, цикловВО	330 000
Категория основного применения	АС-4
Климатического исполнения и категория размещения	У3
Степень защиты	IP00

ГОСТ Р 50030.4.1-2002
Товар сертифицирован

Габаритные и установочные размеры:

- расстояние до ближайшей токоведущей или заземляющей детали

Наименование	Номинальный ток, А	Число полюсов	L1, мм	L, мм	H, мм	B, мм	A, мм	G, мм
КТ-6012Б У3	100	2	350	380	176	196	300	255
КТ-6013Б У3	100	3	350	380	176	196	300	255
КТ-6022Б У3	160	2	350	380	176	196	300	255
КТ-6023Б У3	160	3	350	380	176	196	300	255
КТ-6032Б У3	250	2	450	480	240	198	300	255
КТ-6033Б У3	250	3	450	480	240	198	300	255

Структура условного обозначения Х1 - Х2 Х3 Х4 Х5 Х6 Х7 Х8 ; пример (КТ-6033БСУ3)

Х1 КТ (П) контактор тяговый переменного тока (постоянного тока)
Х2 60 условное обозначение серии
Х3 3 условное обозначение велечины номинального тока
     1- 100A
     2- 160A
     3- 250A
     4- 400A
     5- 630A
Х4 3 число полюсов
Х5 Б исполнение по износостойкости главных контактов Б
Х6 С - контакты с металлокерамическими накладками на основе серебра (буква в обозначении отсутствует - контакты медные)
Х7 У - обозначение климатического исполнения
Х8 3 - категория размещения по ГОСТ 15150
