Назначение:
Контакторы предназначены в основном для управления электродвигателями постоянного тока и применяются в качестве линейных контакторов, реверсирующих контакторов, контакторов ускорения и др.

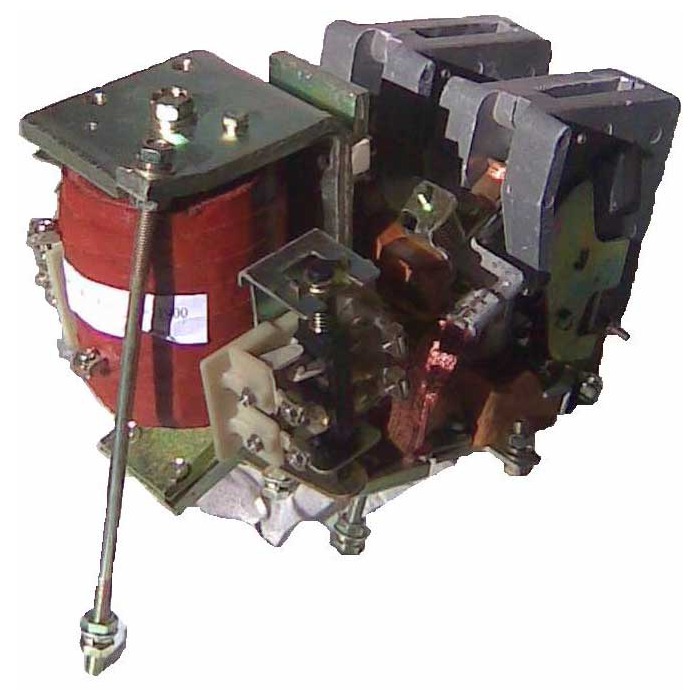

Контакторы серий КПВ-600 и КТПВ-600 предназначены для включения и отключения силовых электрических цепей в стационарных установках.
Контакторы КПВ-603, КПВ-604, КПВ-605 КТПВ-623, КТПВ-624 пригодны для работы в продолжительном, прерывисто-продолжительном, кратковременном и повторно-кратковременном режимах. Допускают до 1200 включений в час.
Условия эксплуатации:
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 40 до 55°С.
Относительная влажность не более 98% при температуре 25°С.
В закрытых помещениях на открытых панелях.
Рабочее положение в пространстве - крепление на вертикальной плоскости, допускается отклонение + 5°.
Структура условного обозначения К(Т)ПВ 6ХХ Х3:
КП - контактор постоянного тока;
Т - переменный ток;
В - индекс предприятия-изготовителя;
6Х - номер серии:
60 - серия К(Т)ПВ600; 62 - серия КПВ620;
Х - величина контактора (номинальный ток):
1 - 63 А; 2 - 100 А; 3 - 160 А; 4 - 250 А; 5 - 630 А;
Х3 - климатическое исполнение (У, ХЛ) и категория размещения по ГОСТ 15150-69.
Технические характеристики:
Величина |
Типоисполнение |
Число |
Номинальный |
Номинальное |
Мощность |
Собственное |
|
втягивания |
отпадания |
||||||
2 |
КПВ-602 У3 |
100 |
100 |
-220 |
35 |
0,13 |
0,07 |
3 |
КПВ-602 У3 |
160 |
160 |
40 |
0,16 |
0,12 |
|
4 |
КПВ-602 У3 |
250 |
250 |
50 |
0,28 |
0,12 |
|
5 |
КПВ-602 У3 |
630 |
630 |
75 |
0,37 |
0,23 |
|
1 |
КТПВ-621 У3 |
63 |
63 |
~380 |
35 |
0,2 |
0,05 |
2 |
КТПВ-622 У3 |
100 |
100 |
40 |
0,18 |
0,09 |
|
3 |
КТПВ-623 У3 |
160 |
160 |
50 |
0,22 |
0,1 |
|
4 |
КТПВ-624 У3 |
250 |
250 |
75 |
0,38 |
0,25 |
