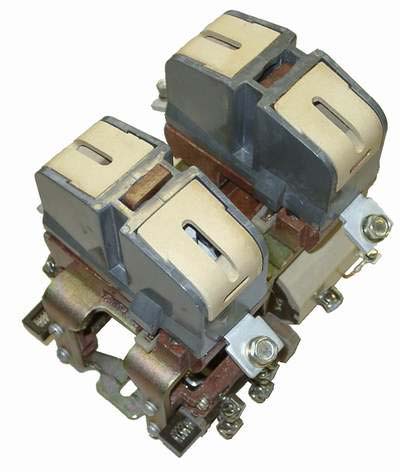

Контакторы

МК (постоянного тока)

Назначение:

Контакторы серии МК предназначены для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220 Вольт постоянного тока (кроме контакторов МК1-20Д, МК3-20Д, МК1-30, МК2-30), до 1000 Вольт постоянного тока (контакторы МК1-20М) и до 380 Вольт переменного тока 50, 60 Герц (контакторы МК1-20А, Б; МК1-22А, Б; МК1-30А, Б; МК2-20А, Б; МК2-30А, Б; МК1-20Д; МК3-20Д) общепромышленных установок, а также для коммутирования электрических цепей тепловозов и электровозов на напряжение 220 Вольт постоянного тока.

Основные технические данные:

Номинальный ток – 20, 40, 63, 100, 160 Ампер.

Номинальное напряжение:

постоянного тока – до 1000 Вольт;
переменного тока – до 380 Вольт.

Номинальный длительный ток вспомогательных контактов – 10 Ампер.

Номинальное напряжение контактов вспомогательной цепи:

постоянного тока – от 110 до 220 Вольт;
переменного тока – от 110 до 660 Вольт.

Механическая износостойкость контакторов не менее:

на номинальные токи 40, 63 Ампер и МК1-20М – 16 млн. циклов ВО;
на номинальные токи 100, 160 Ампер – 10 млн. циклов ВО.

Степень защиты – IP00. Режим работы: продолжительный, прерывистопродолжительный, повторнократковременный, кратковременный. Присоединение внешних проводников – переднее.

Потребляемая мощность не более 45 Ватт.

Климатическое исполнение – У3, Т3, УХЛ3.

Типоисполнения и технические данные контакторов серии МК

Тип контактора	Номинальный ток главной цепи, А	Род тока главной цепи	Число и исполнение главных контактов		Число и исполнение вспомогательных контактов		Номинальное напряжение цепи управления, В
			замыкающих	размыкающих	замыкающих	размыкающих
МК1-01А	40	постоянный	-	1	2	2	24(27), 48(50), 110, 220
МК1-01Б
МК1-01А для тепловозов							24(27), 48(50), 75, 110
МК1-10А			1	-			24(27), 48(50), 110, 220
МК1-10Б
МК1-10А для тепловозов							24(27), 48(50), 75, 110, 220
МК1-11А*			1	1
МК1-11Б							24(27), 48(50), 110, 220
МК1-20А		постоянный и переменный до 500 В	2	-
МК1-20Б
МК1-20А		переменный, 380 В
МК1-20Б
МК1-20А для тепловозов		постоянный					24(27), 48(50), 75, 110
МК1-20Д для лифтов		переменный, 380 В					110
МК1-20Мдля метро	20	постоянный					24(27), 75, 110
МК1-02А*	40		-	2			24(27), 48(50), 75, 110, 220
МК1-02Б							24(27), 48(50), 110, 220
МК1-21А			2	1
МК1-21Б
МК1-22А		постоянный и переменный до 500 В	2	2			24(27), 48(50), 110, 220
МК1-22Б*
МК1-22А		переменный, 380 В
МК1-22Б
МК1-22Б для тепловозов		постоянный					24(27), 48(50), 75, 110, 220
МК1-30А*		переменный, 380 В	3	-
МК1-30Б*							24(27), 48(50), 110, 220
МК1-30Б для тепловозов							24(27), 48(50), 75, 110, 220
МК1-55А	10 вспомогательной цепи	постоянный и переменный380 В	-	-	5	5	24(27), 48(50), 110, 220
МК1-55Б
МК1-66А					6	6
МК1-66Б
МК1-84А					8	4
МК1-84Б
МК2-01А	63	постоянный	-	1	2	2	24(27), 48 (50), 110, 220
МК2-01Б
МК2-01А для тепловозов							24(27), 48 (50), 75, 110
МК2-10А			1	-			24(27), 48 (50), 110, 220
МК2-10Б
МК2-10А для тепловозов							24(27), 48 (50), 75, 110
МК2-11А*			1	1			24(27), 48 (50), 75, 110, 220
МК2-11Б							24(27), 48 (50), 110, 220
МК2-20А		постоянный и переменный до 500 В	2	-
МК2-20Б
МК2-20А		переменный, 380 В
МК2-20Б
МК2-20А для тепловозов		постоянный					24(27), 48 (50), 75, 110
МК2-02А*			-	2			24(27), 48 (50), 75, 110, 220
МК2-02Б							24(27), 48 (50), 110, 220
МК2-20Б для масляных выключателей**			2	-	-	-	48, 110, 220
МК2-30А*		переменный, 380 В	3	-	2	2	24(27), 48 (50), 75, 110, 220
МК2-30Б							24(27), 48 (50), 110, 220
МК3-01А	100	постоянный	-	1			24(27), 48 (50), 75, 110, 220
МК3-01Б
МК3-01А для тепловозов							24(27), 48 (50), 75, 110
МК3-10А			1	-			24(27), 48 (50), 75, 110, 220
МК3-10Б
МК3-10А для тепловозов							24(27), 48 (50), 75, 110
МК3-11А			1	1			24(27), 48 (50), 75, 110, 220
МК3-11Б
МК3-11А для тепловозов							24(27), 48 (50), 75, 110
МК3-20Д для лифтов		переменный, 380 В	2	-			24(27), 48 (50), 75, 110, 220
МК3-20		постоянный
МК4-01А	160		-	1
МК4-01Б
МК4-01А для тепловозов							24(27), 48 (50), 75, 110
МК4-10А			1	-			24(27), 48 (50), 75, 110, 220
МК4-10Б
МК4-10А для тепловозов							24(27), 48 (50), 75, 110
МК4-11А	160	постоянный	1	1	2	2	24(27), 48(50), 75, 110, 220
МК4-11Б
МК4-11Адля тепловозов							24(27), 48(50), 75, 110
МК4-20			2	-			24(27), 48(50), 75, 110, 220
