Контакторы



КТП

Назначение:

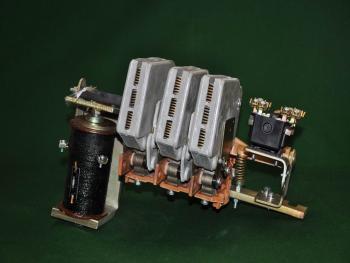

Контакторы КТП-6013, КТП-6023, КТП-6012, КТП-6022 - контакторы электромагнитные открытого исполнения общего применения серии КТП-6000 предназначены для включения и отключения приемников электрической энергии и рассчитаны на номинальное напряжение 380 В переменного тока.

    По воздействию климатических факторов внешней среды контакторы изготавливаются для умеренного, тропического и холодного климата категорий размещения 3.
Контакторы КТП-6000 рассчитаны для работы в продолжительном, прерывисто - продолжительном и повторно - кратковременном режиме с частотой включения до 1200 В в час.   Номинальное напряжение главных контактов, В — 380 переменного тока частоты 50, 60 Гц.

    Контакторы исполняются с двумя замыкающими и двумя размыкающими вспомогательными контактами. Конструкция вспомогательных контактов допускает переустановку их с замыкающих на размыкающие и наоборот в сочетаниях - 1 размыкающий и 3 замыкающих или 4 замыкающих вспомогательных контакта.

    Два однотипных контактора с одинаковым номинальным током допускают установку механической блокировки, исключающей одновременное их включение. Коммутационная износостойкость, млн. циклов ВО – 0,1.Потребляемая мощность, Вт, не более –140.

    Режим работы – продолжительный, прерывисто-продолжительный, повторно-кратковременный и кратковременный. Относительная длительность включения при повторно-кратковременном режиме работы до 40% с числом включений-выключений не более 60 в час.

    Контакторы допускают установку на металлические рейки и на изоляционные плиты. Для установки на плиту контакторы поставляются комплектно с дистанционными колодками.



Структура условного обозначения контакторов КТП Х ХХХХ -Х:

КТП - контактор переменного тока с управлением постоянным током

Х - условный номер серии;

Х - 0 - с универсальным присоединением проводов на рейке;

Х - номинальный ток:
        двухполюсных и трехполюсных контакторов для районов с умеренным и холодным климатом - 250А;

        четырехполюсных и пятиполюсных контакторов для всех климатических районов - 160 А;

Х - число полюсов главных контактов контактора:
       2 - двухполюсный;
       3 - трехполюсный;
       4 - четырехполюсный;
       5 - пятиполюсный;

Х - дополнительное условное обозначение специфических особенностей серии;

 Х - исполнение:
        У - для районов умеренного климата;
        ХЛ - холодного климата;
        3 - категория размещения.



Технические характеристики:

тип	кол-во полюсов	номин.		допустимая частота вкл., цикл. в час	износостойк.,
		ток, А	напряж., В		коммутац. тыс. цикл.	механич., млн. цикл.
КТП-6012	2	100	380	1200	-	1200
КТП-6013	3				-
КТП-6014	4	80		600	-	600
КТП-6022	2	160		1200	-	1200
КТП-6023	3				-
КТП-6024	4	120		600	-	600
КТП-6032	2	250		1200	360	-
КТП-6033	3					-
КТП-6034	4	160		600		-
