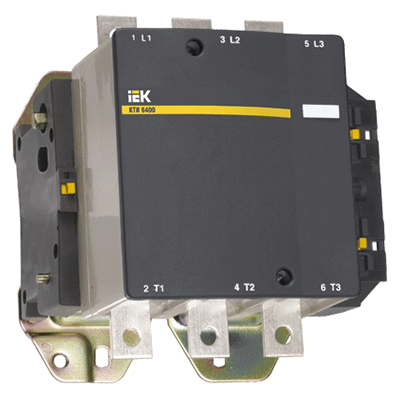

Контакторы

КТИ

Назначение:

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).

Преимущества:

Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.
Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ)
Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.

Технические характеристики:

Параметры		КТИ-5115	КТИ-5150	КТИ-5185	КТИ-5225	КТИ-5265	КТИ-5330	КТИ-6400	КТИ-6500	КТИ-7630
Номинальное рабочее напряжение переменного тока U_е, В		230; 400; 660			230; 400; 660			230; 400; 660
Номинальное напряжение изоляции U_i, В		1000	1000	1000	1000	1000	1000	1000	1000	1000
Номинальный рабочий ток I_е, категория применения АС-3 (U_n≤400 В), А		115	150	185	225	265	330	400	500	630
Условный тепловой ток I_th (t°≤40°), категория применения АС-1, А		200	250	275	315	350	400	500	700	1000
Номинальная нагрузка по АС-3, кВт	230 В	30	40	55	63	75	100	110	147	200
	400 В	55	75	90	110	132	160	200	250	335
	660В	80	100	110	129	160	220	280	335	450
Макс. кратковременная нагрузка (t≤1 с), А		920	1200	1480	1800	2120	2640	3200	4000	5040
Условный ток короткого замыкания I_nc, А		5000	10000	10000	10000	10000	18000	18000	18000	18000
Защита от сверхтоков – предохранитель gG, А		200	250	315	315	400	500	500	800	1000
Повторно-кратковременный режим, циклов оперирования в час		120	120	120	120	120	120	120	120	120
Мощность рассеяния при номинальном токе, Вт/полюс	АС-3	5	8	12	16	21	31	42	45	48
Мощность рассеяния при номинальном токе, Вт/полюс	АС-1	15	22	25	32	37	44	65	88	120

Технические характеристики цепи управления:

Параметры		КТИ-5115	КТИ-5150	КТИ-5185	КТИ-5225	КТИ-5265	КТИ-5330	КТИ-6400	КТИ-6500	КТИ-7630
Номинальное напряжение катушки управления U_c В		230; 400
Диапазоны напряжения управления	Срабатывания	(0,8÷1,1)·U_c
Диапазоны напряжения управления	Отпускания	(0,35÷0,55)·U_c
Мощность потребления катушки при U_c ВА	Срабатывания	550	550	800	800	650	650	1075	1100	1650
Мощность потребления катушки при U_c ВА	Удержания	45	45	55	55	10	10	15	18	22
Время срабатывания, мс	Замыкания	÷35	÷35	÷35	÷35	÷65	÷65	÷75	÷75	÷80
Время срабатывания, мс	Размыкания	÷15	÷15	÷15	÷15	÷170	÷170	÷170	÷170	÷200
Электрическая износоустойчивость, млн. ком. циклов	АС-3	0,8	0,8	0,8	0,7	0,7	0,6	0,5	0,5	0,4
Электрическая износоустойчивость, млн. ком. циклов	АС-1	0,5	0,5	0,5	0,4	0,4	0,3	0,3	0,3	0,25
Механическая износоустойчивость, млн. ком. циклов		1	1	1	1	1	1	0,8	0,8	0,8
Мощность рассеяния, Вт/полюс		÷16	÷16	÷24	÷24	8	8	14	18	20

Габаритные и установочные размеры:

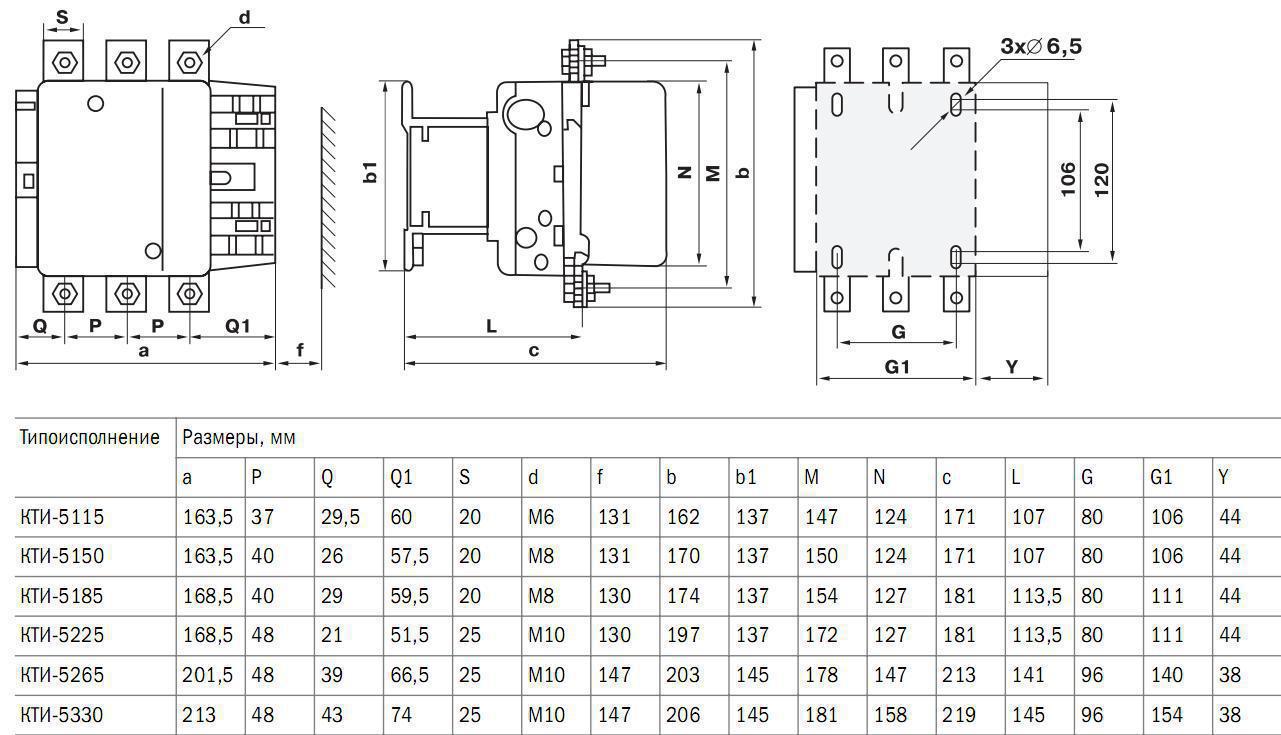

КТИ-5115 ... КТИ-5330

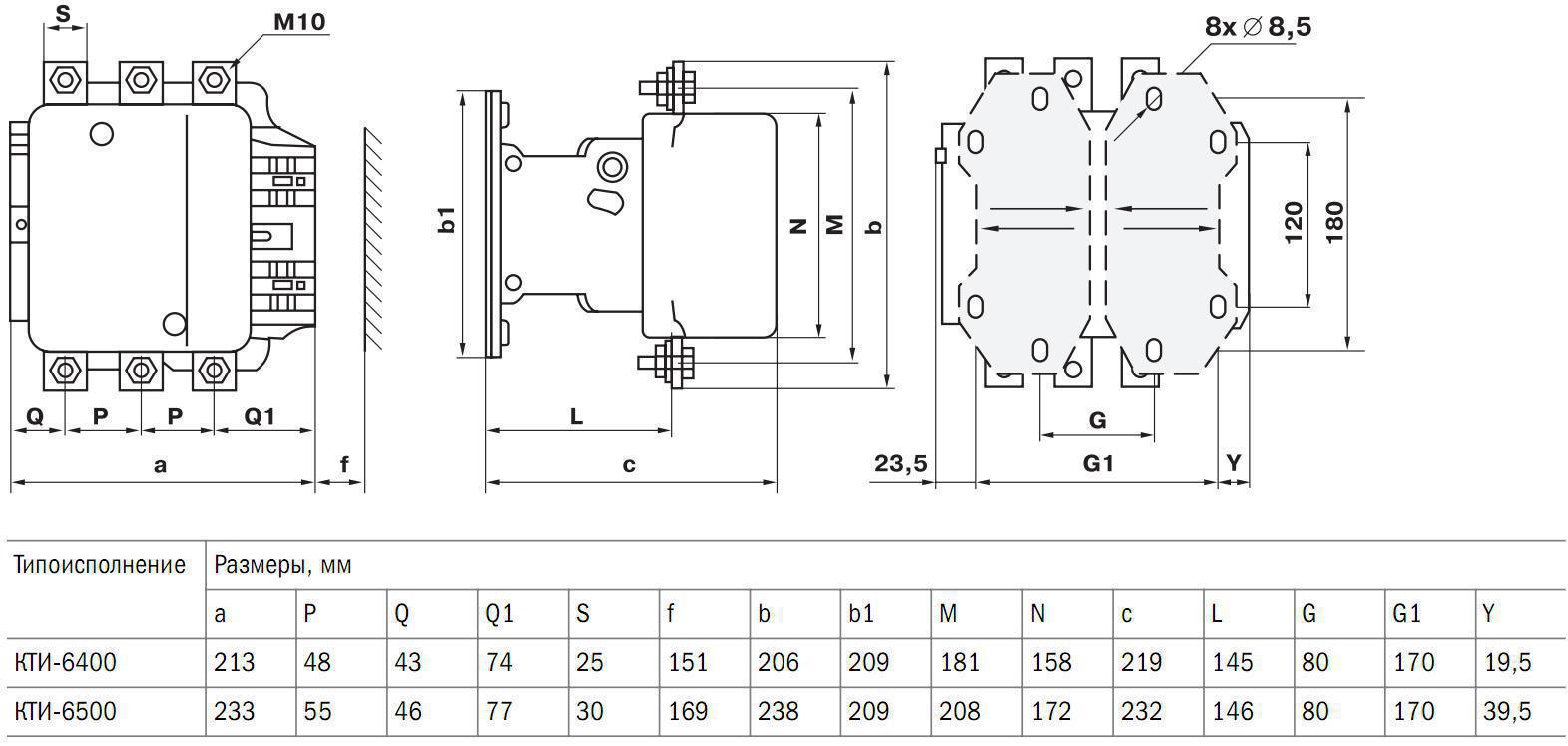

КТИ-6400, КТИ-6500

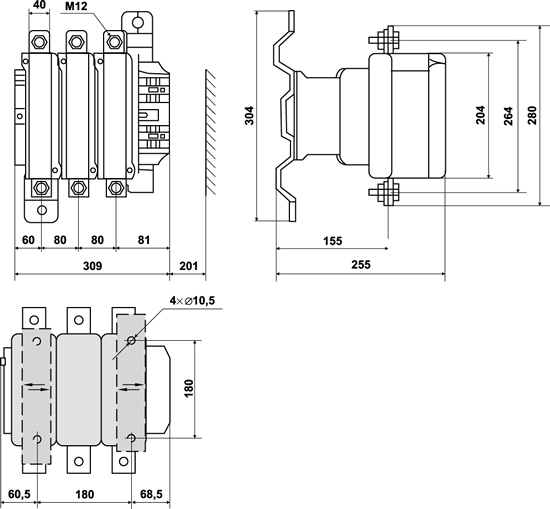

КТИ-7630

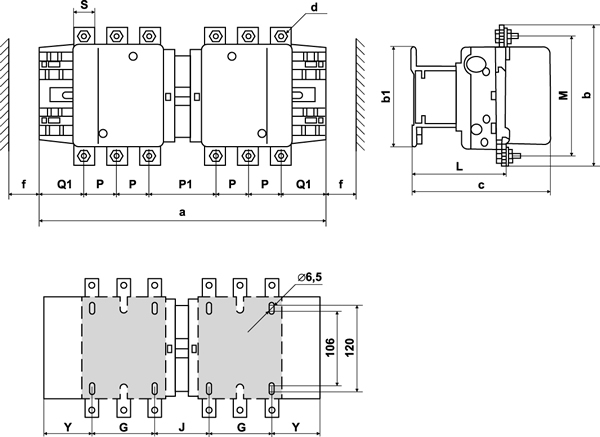

КТИ-51153 ... КТИ-53303

Типоисполнение	Размеры, мм
Типоисполнение	а	Р	Р1	Q1	S	d	f	b	b1	M	c	L	G	J	Y
КТИ-51153	346	37	78	60	20	М6	131	162	137	147	171	107	80	72	57
КТИ-51503	346	40	72	57,5	20	М8	131	170	137	150	171	107	80	72	57
КТИ-51853	357	40	78	59,5	20	М8	130	174	137	154	181	113,5	80	78	59,5
КТИ-52253	357	48	62	51,5	25	М10	130	197	137	172	181	113,5	80	78	59,5
КТИ-52653	424	48	99	66,5	25	М10	147	203	145	178	213	141	96	109	61,5
КТИ-53303	445	48	105	74	25	М10	147	206	145	181	219	145	96	122	65,5

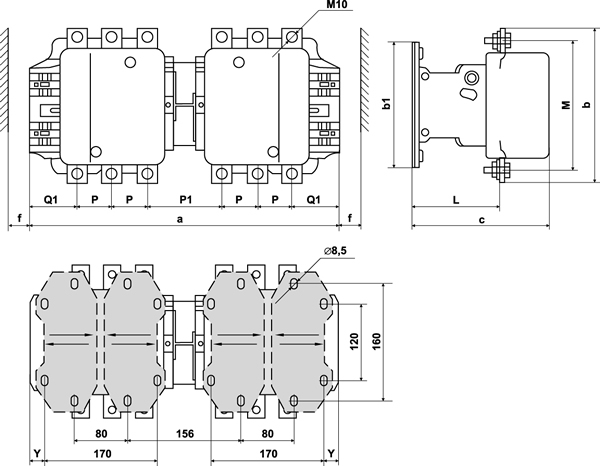

КТИ-64003, КТИ-65003

Типоисполнение	Размеры, мм
Типоисполнение	а	Р	Р1	Q1	S	f	b	b1	M	c	L	Y
КТИ-64003	445	48	105	74	25	151	206	209	181	219	145	19,5
КТИ-65003	485	55	111	77	30	169	238	209	208	232	146	39,5

Контакторы

КТИ

КТИ-6400, КТИ-6500

КТИ-7630

КТИ-51153 ... КТИ-53303

КТИ-64003, КТИ-65003

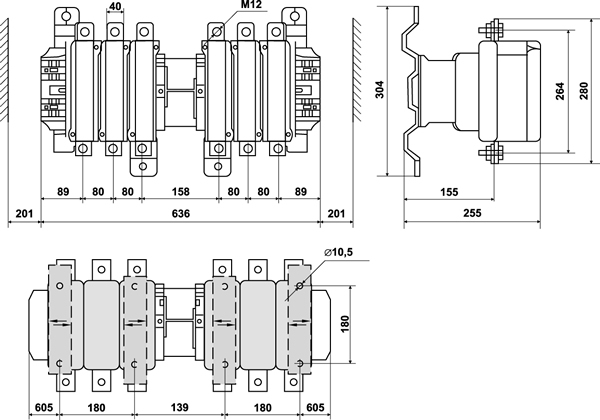

КТИ-76303
