Гидротолкатели

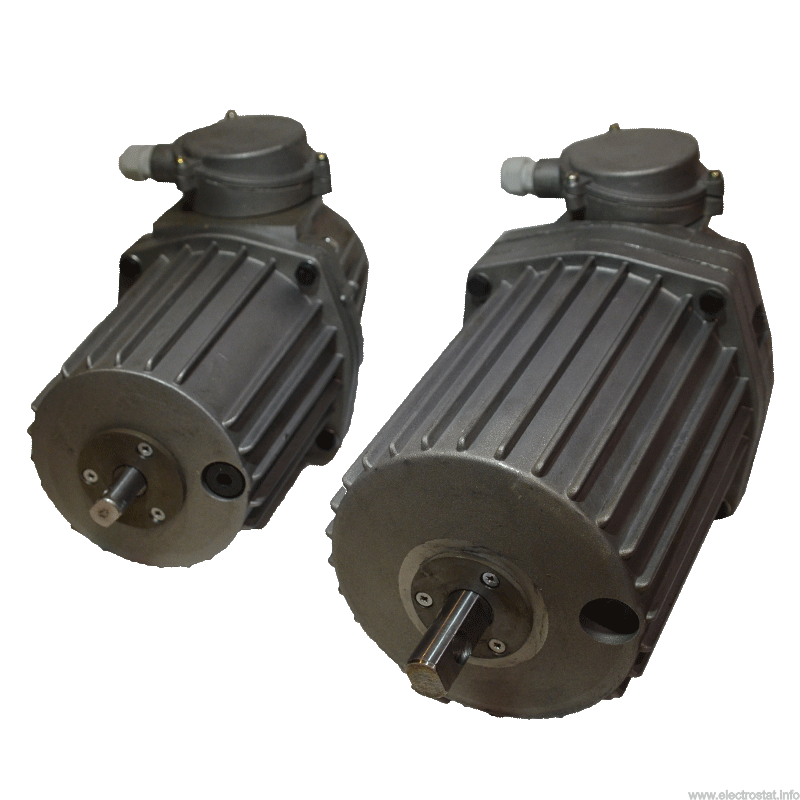

ТЭ-16

Назначение:

Гидротолкатель ТЭ-16 применяется для приведения в действие пружинно-колодочных тормозов подъемно-транспортных машин и привода механизмов автоматики в условиях умеренного, холодного и тропического климата. Устанавливаются на тормозные устройства ТКГ-160. Питание от сети переменного тока 50Гц напряжением 380В в повторно-кратковременном режиме при ПВ - 60%. Гидротолкатель ТЭ-16 запрещено использовать в помещениях, в которых могут образовываться взрывоопасные газы, а также едкие газы и пар. Для гидротолкателей , работающих под открытым небом, необходима защита от прямых солнечных лучей и дождя.

Структура условного обозначения:

ТЭ-Х(РД, МХ, С)Х2:
ТЭ	толкатель электрогидравлический
Х	среднее усилие подъема на тормозе, кгс
РД	регулируемое демпфирование обратного хода штока
М	модифицированный
Х	порядковый номер модификации
С	с увеличенным средним усилием подъема на тормозе
Х2	климатическое исполнение (У, ХЛ, Т) и категория размещения по ГОСТ 15150-69

Технические характеристики:

Наименование параметра	Тип толкателя
Наименование параметра	ТЭ-16У2 ТЭ-16АУ2
Номинальное усилие подъема, кгс	16
Номинальный ход штока, мм	25
Время подъема штока при номинальных усилий и напряжений, С, не более	0,25
Время обратного хода штока при номинальных усилий и напряжений,, С, не более	0,23
Номинальное напряжение, В	380
Потребляемая мощность, Вт, не более	170
Частота сети, Гц	50
Масса толкателей с рабочей жидкостью, кг, не более	11
