Назначение:

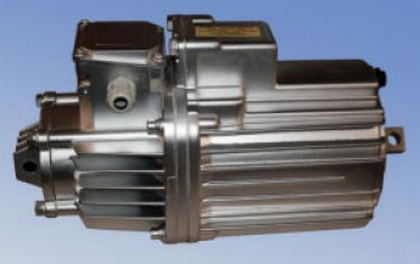

Гидротолкатель ТЭ-50 применяется для приведения в действие пружинно-колодочных тормозов подъемно-транспортных машин и привода механизмов автоматики в условиях умеренного, холодного и тропического климата. Электрогидравлические толкатели устанавливают на крановых тормозах типа ТКГ-300. Питание от сети переменного тока 50Гц напряжением 380В в повторно-кратковременном режиме при ПВ - 60%. Гидротолкатель ТЭ-50 запрещено использовать в помещениях, в которых могут образовываться взрывоопасные газы, а также едкие газы и пар.
Для гидротолкателей работающих под открытым небом, необходима защита от прямых солнечных лучей и дождя.
Устройство гидротолкателя:
Гидротолкатель ТЭ-50 преобразует электрическую энергию в механическую и состоит из: асинхронного двигателя, подшипникового щита, рабочего колеса, корпуса насоса, поршня со штоком, корпуса с цилиндром. Толкатель заполнен трансформаторным маслом и не требует сложного технического обслуживания. Заливка и слив рабочей жидкости в камеру электрического гидротолкателя производится через отверстие в корпусе, закрываемое пробкой с уплотнительным кольцом.
Структура условного обозначения:
ТЭ-Х(РД, МХ, С)Х2: |
|
ТЭ |
толкатель электрогидравлический |
Х |
среднее усилие подъема на тормозе, кгс |
РД |
регулируемое демпфирование обратного хода штока |
М |
модифицированный |
Х |
порядковый номер модификации |
С |
с увеличенным средним усилием подъема на тормозе |
Х2 |
климатическое исполнение (У, ХЛ, Т) и категория размещения по ГОСТ 15150-69 |
Технические характеристики:
Среднее усилие подъема, Н |
500 |
Развиваемое усилие подъема не менее, Н |
620 |
Ход штока, мм |
65 |
Время подъема штока, с не более |
0,6 |
Время обратного хода штока, с не более |
0,5 |
Номинальное напряжение, В |
380 |
Потребляемая мощность не более, Вт |
190 |
Масса, кг |
20 |
Габаритные размеры:
Типоразмер толкателя |
А м |
Б м |
В м |
Г м |
Д м |
Е м |
Ж м |
З м |
ТЭ-50 |
0,13 |
0,016 |
0,44 |
0,065 |
0,16 |
0,034 |
0,019 |
0,06 |
