Назначение:
Электромагниты серии ЭУ предназначены для дистанционного управления гидравлическими, пневматическими и другим механизмами, установленными в закрытых помещениях.
Электромагниты серии ЭУ заменяют выпускаемые в Украине электромагниты серий МТ, ЭМ-34 и по своим характеристикам и присоединительным размерам полностью им соответствуют.
Электромагниты серии ЭУ рассчитаны на включение в сеть постоянного или переменного тока. Выводы катушки электромагнитов общепромышленного исполнения выполнены через соединитель электрический типа СЭ-11-19 или гибким проводом.
Технические характеристики:
Наименование параметра |
Значение |
|||||||
ЭУ-2 |
ЭУ-3 |
ЭУ-4 |
ЭУ-5 |
ЭУ-6 |
ЭУ-7 |
ЭУ-8 |
ЭУ-9 |
|
Номинальное тяговое усилие при: ПВ 15%, Н ПВ 40%, Н ПВ 100%, Н |
6.3 4.0 4.0 |
10 6.3 6.3 |
16 16 16 |
25 16 16 |
40 25 25 |
63 40 40 |
100 63 63 |
160 100 100 |
Номинальный ход якоря, мм |
5 |
5 |
5, 10 |
5, 10 |
5, 10 |
5, 10, 15 |
5, 10, 15 |
5, 10, 15 |
Потребляемая мощность, не более, при: ПВ 15%, Вт ПВ 40%, Вт ПВ 100%, Вт |
22.5 13.0 13.0 |
29.5 18.0 18.0 |
40.0 20.0 20.0 |
45.0 28.0 28.0 |
50.0 29.0 29.0 |
60.0 41.0 41.0 |
115.0 58.0 58.0 |
140.0 69.0 69.0 |
Время срабатывания, не более, с |
0.1 |
0.14 |
0.24 |
0.26 |
0.3 |
0.45 |
0.54 |
0.56 |
Время возврата якоря, не более, с |
0.09 |
0.12 |
0.19 |
0.24 |
0.25 |
0.38 |
0.48 |
0.50 |
Варианты климатического исполнения по ГОСТ 15150-69 |
У3, Т3, ХЛ1, УХЛ4 |
|||||||
Степень защиты по ГОСТ 14254 |
IP 30 |
|||||||
Масса, не более, кг |
0.09 |
0,12 |
0,14 |
0,14 |
0,16 |
0,25 |
0,30 |
0,40 |
Таблица соответствия электромагнитов серии ЭУ и устаревших электромагнитов серий МТ, ЭМ-34:
Серия ЭУ |
Устаревшие электромагниты |
|
ЭУ-2 |
МТ-2 |
ЭМ-34-1 |
ЭУ-3 |
МТ-3 |
ЭМ-34-2 |
ЭУ-4 |
МТ-4 |
ЭМ-34-3 |
ЭУ-5 |
МТ-5 |
ЭМ-34-4 |
ЭУ-6 |
МТ-6 |
ЭМ-34-5 |
ЭУ-7 |
МТ-7 |
ЭМ-34-6 |
ЭУ-8 |
МТ-8 |
ЭМ-34-7 |
ЭУ-9 |
МТ-9 |
ЭМ-34-8 |
Габаритные, установочные и присоединительные размеры электромагнитов серии ЭУ:
Тип |
Размер, мм |
|||||||||||||||
A |
B |
B1 |
C |
C1 |
Д |
Д1 |
Д2 |
Д3 |
Д4 |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
|
ЭУ-2 |
34 |
44 |
13.5 |
66 |
52 |
5 |
16 |
М6 |
40 |
4.8 |
59 |
2.5 |
3.5 |
67 |
55 |
15 |
ЭУ-3 |
42 |
52 |
17.5 |
70 |
60 |
5 |
16 |
М6 |
50 |
4.8 |
68 |
2.5 |
3.5 |
76 |
65 |
15 |
ЭУ-4 |
46 |
58 |
19 |
80 |
64 |
6.5 |
16 |
М6 |
56 |
5.8 |
81 |
3 |
4 |
81 |
71 |
15 |
ЭУ-5 |
48 |
60 |
21 |
82 |
68 |
6.5 |
16 |
М8 |
60 |
5.8 |
97 |
3 |
4 |
97 |
86 |
15 |
ЭУ-6 |
53 |
65 |
23 |
87 |
73 |
6.5 |
16 |
М8 |
65 |
5.8 |
102 |
3 |
4 |
102 |
91 |
20 |
ЭУ-7 |
66 |
80 |
29 |
102 |
84 |
10 |
25 |
М10 |
80 |
7.6 |
132 |
3 |
4 |
132 |
120 |
20 |
ЭУ-8 |
76 |
90 |
33 |
112 |
95 |
10 |
25 |
М10 |
90 |
10 |
143 |
3 |
4 |
143 |
130 |
20 |
ЭУ-9 |
82 |
100 |
37 |
122 |
104 |
10 |
25 |
М10 |
100 |
10 |
152 |
3 |
4 |
152 |
140 |
20 |

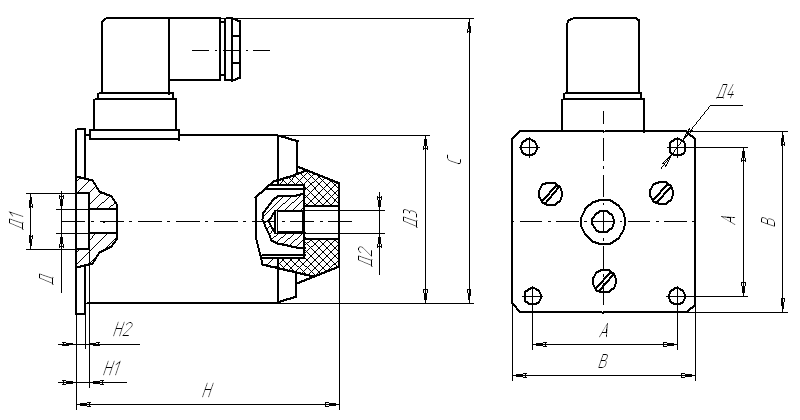

с выводом через соединитель электрический типа СЭ-11-19:

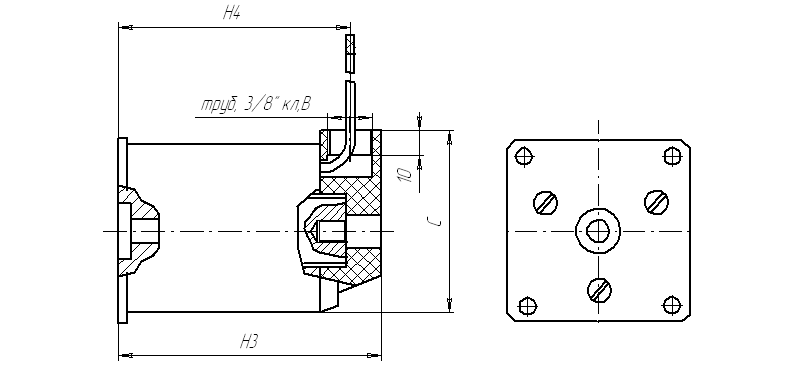

с выводом гибким проводом через крышку:

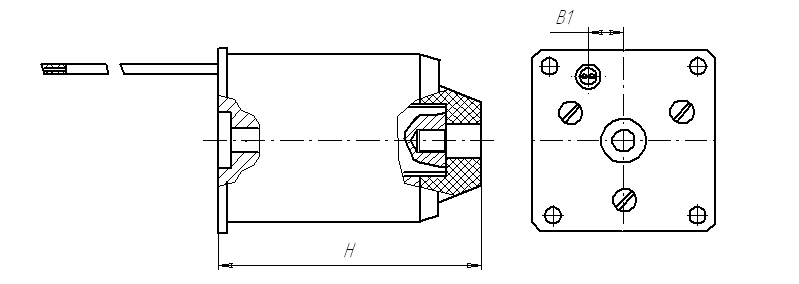

с выводом гибким проводом через привалочную плоскость:
