Электромагниты

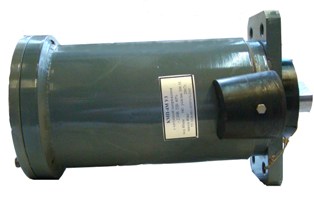

КМП-2М, КМП-4М, КМП-6М (тормозные)

Назначение:

Электромагниты тормозные постоянного тока серии КМП…М предназначены для использования в качестве электромагнитного привода различных механизмов, которым требуется поступательное перемещение рабочего органа при значительном усилии (клапаны, задвижки и т.п.).

По способу воздействия на исполнительный механизм электромагниты изготавливаются тянущего исполнения.

Вывод катушки через штепсельный разъем ШР20.

Климатическое исполнение У3, Т3, УХЛ4 по ГОСТ 15150.

Отличительной особенностью электромагнитов серии КМП…М по сравнению с серии КМП…А является уменьшенные габариты и увеличенная степень защиты.

Электромагниты КМП 2М и КМП 4М рекомендуются для замены устаревших электромагнитов КМП 2А; ВМ 12 и КМП 4А; ВМ 14.

Степень защиты IP40 по ГОСТ 14255.



Структура условного обозначения КМП - 4 М 1- 30- У3:

КМП

Обозначение серии электромагнита

-

Разделительный знак.

4

Цифра. Условное обозначение габарита:

  • 2; 4; 6

М

Буква. Условное обозначение модернизации:

  • М - модернизированный.

1

Цифра. Условное обозначение режима работы (относительной продолжительности включения, %):

  • 1 – ПВ = 25%;
  • 2 – ПВ = 40%;
  • 3 - ПВ = 100%.

-

Разделительный знак.

30

Цифры. Условное обозначение степени защиты по ГОСТ 14255:

  • 30 - IP30 .

-

Разделительный знак.

УЗ

Буква и цифры. Условное обозначение климатического исполнения по ГОСТ 15150:

  • У3; Т3.



Технические характеристики:

Наименование параметра

Значение параметра для типоисполнений

КМП - 2М

КМП - 4М

Номинальное напряжение постоянного тока, В

24, 110, 220, 440

Тяговое усилие при номинальном ходе якоря, не менее, Н при:

       ПВ = 25%

       ПВ = 40%

       ПВ = 100%

115

80

35

370

300

120

Номинальный ход якоря, мм:

40

80

Время срабатывания при номинальном ходе якоря, не более, с

0,4

1,5

Потребляемая мощность, не более, Вт, при:

       ПВ = 25%

       ПВ = 40%

       ПВ = 100%

300

190

75

650

450

170

Масса якоря, не более, кг

1,5

4,0

Масса, не более, кг

10,5

38,0

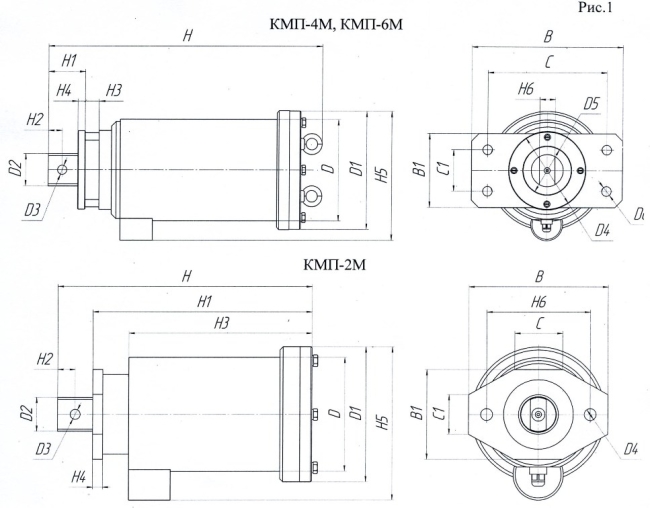

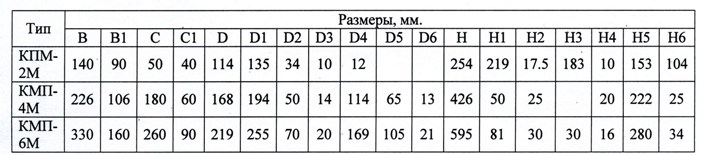

Габаритные размеры:
