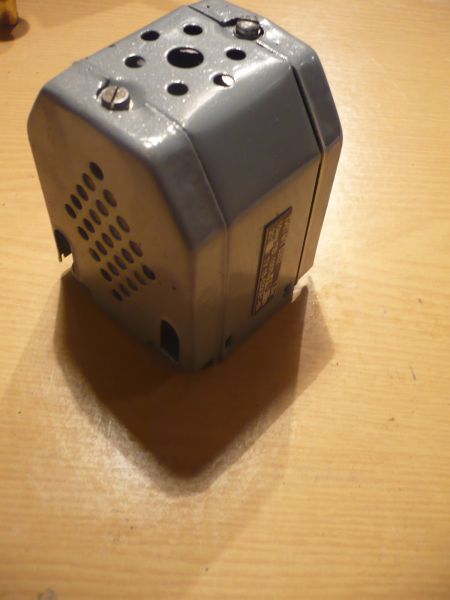

Назначение:
Переменного тока, однофазные предназначены для применения в качестве комплектующих изделий для дистанционного управления исполнительными механизмами различного промышленного назначения для эксплуатации в стационарном состоянии. Рассчитаны для включения в сеть переменного тока частоты 50 и 60 Гц на номинальное напряжение до 660 В.
Структура условного обозначения МТ –Х Х Х Х Х Х:
МТ - условное обозначение серии электромагнитов
Х - цифра, определяющая габарит электромагнита
Х - цифра, определяющая исполнение электромагнита по способу воздействия якоря на исполнительный механизм: 2 — толкающее
Х - цифра, определяющая номинальный режим работы электромагнита: 0 — ПВ-100% (40%); 1 — ПВ-15%
Х - цифра, определяющая исполнение электромагнита по роду защиты от окружающей среды: 1— открытое, 2— защищенное, 3— пылезащищенное
Х - буква, определяющая исполнение катушки: Г — с гибкими выводами, К — с контактными зажимами
Х - буква, определяющая экспортное исполнение: Э — для стран с умеренным климатом; Т — для стран с тропическим климатом
Технические характеристики:
Тип магнита |
Режим работы ПВ% |
Номинальное тяговое усилие, Н |
Ход якоря, мм |
Время срабатывания, с |
Время возврата, с |
Частота включений, в час |
Мощность активная, Вт |
МТ-5202 |
100 |
16 |
10 |
0,11 |
0,1 |
1500 |
26 |
МТ-6202 |
100 |
25 |
10 |
0,115 |
0,105 |
1500 |
29 |
