ЭМ

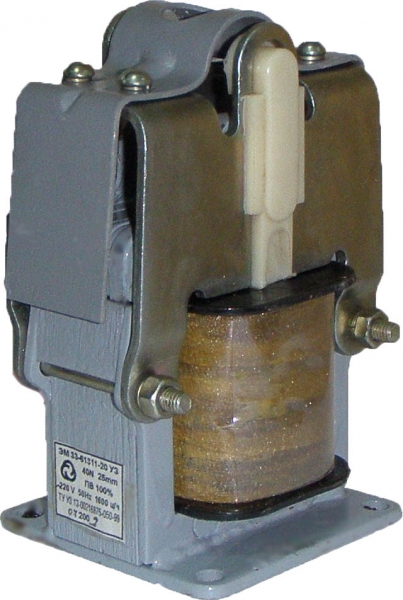

ЭМ33-4, ЭМ33-5, ЭМ33-6, ЭМ33-7, ЭМ33-8
Назначение:
Электромагниты серии ЭМ33 переменного тока однофазные предназначены для дистанционного управления исполнительными механизмами различного промышленного применения.
Структура условного обозначения ЭМ33-Х1ХХ1-ХХХХ:
ЭМ-электромагниты;
33-номер разработки;
Х-габарит электромагнита
1-переменный ток;
Х-исполнение электромагнита по способу воздействия на исполнительный механизм: 1 -тянущее; 3 -толкающее и тянущее;
Х-режим работы (значение относительной продолжительности включения), %: 1 -ПВ=100; 40; 6 - ПВ=15;
1-конструктивное исполнение катушки: с гибкими выводами;
Х-степень защиты по ГОСТ 14255-69: 00 -IР00; 20 - IР20;
Х-климатическое исполнение и категория размещения по ГОСТ15150-69 (У3, Т3, УХЛ4).
Условия эксплуатации:
- Номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89.
- Высота над уровнем моря не более 4300 м.
- Окружающая среда - невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры электромагнитов в недопустимых пределах.
- Нормальное рабочее положение электромагнитов вертикальное и горизонтальное.
- Требования техники безопасности поГОСТ12.2.007.0-75 и ГОСТ12.2.007.6&-93.
- Электромагниты соответствуют требованиям ТУ 16-729.393-83 и ГОСТ19264-82.
- Электромагниты климатического исполнения Т дополнительно соответствуют требованиям ГОСТ 15963-79.
- Электромагниты экспортного исполнения дополнительно соответствуют требованиям РД 16.01.007-88.
Классификация:
|
Типоисполнение электромагнита |
Номинальное тяговое усилие, Н |
Исполнение по способу воздействия на исполнительный механизм |
Продолжительность включения ПВ, % |
Степень защиты |
|
ЭМ33-41111-00ХХ |
16 |
тянущее |
100; 40 |
IP00 |
|
ЭМ33-41311-00ХХ |
толкающее |
|||
|
ЭМ33-41161-00ХХ |
тянущее |
15 |
||
|
ЭМ33-41361-00ХХ |
толкающее |
|||
|
ЭМ33-41111-20ХХ |
тянущее |
100; 40 |
IP20 |
|
|
ЭМ33-41311-20ХХ |
толкающее |
|||
|
ЭМ33-41161-20ХХ |
тянущее |
15 |
||
|
ЭМ33-41361-20ХХ |
толкающее |
|||
|
ЭМ33-51111-00ХХ |
29 |
тянущее |
100; 40 |
IP00 |
|
ЭМ33-51311-00ХХ |
толкающее |
|||
|
ЭМ33-51161-00ХХ |
тянущее |
15 |
||
|
ЭМ33-51361-00ХХ |
толкающее |
|||
|
ЭМ33-51111-20ХХ |
тянущее |
100; 40 |
IP20 |
|
|
ЭМ33-51311-20ХХ |
толкающее |
|||
|
ЭМ33-51161-20ХХ |
тянущее |
15 |
||
|
ЭМ33-51361-20ХХ |
толкающее |
|||
|
ЭМ33-61111-00ХХ |
40 |
тянущее |
100; 40 |
IP00 |
|
ЭМ33-61311-00ХХ |
толкающее |
|||
|
ЭМ33-61161-00ХХ |
тянущее |
15 |
||
|
ЭМ33-61361-00ХХ |
толкающее |
|||
|
ЭМ33-61111-20ХХ |
тянущее |
100; 40 |
IP20 |
|
|
ЭМ33-61311-20ХХ |
толкающее |
|||
|
ЭМ33-61161-20ХХ |
тянущее |
15 |
||
|
ЭМ33-61361-20ХХ |
толкающее |
|||
|
ЭМ33-71111-00ХХ |
67 |
тянущее |
100; 40 |
IP00 |
|
ЭМ33-71311-00ХХ |
толкающее |
|||
|
ЭМ33-71161-00ХХ |
тянущее |
15 |
||
|
ЭМ33-71361-00ХХ |
толкающее |
|||
|
ЭМ33-71111-20ХХ |
тянущее |
100; 40 |
IP20 |
|
|
ЭМ33-71311-20ХХ |
толкающее |
|||
|
ЭМ33-71161-20ХХ |
тянущее |
15 |
||
|
ЭМ33-71361-20ХХ |
толкающее |
|||
|
ЭМ33-81111-00ХХ |
100; 160 |
тянущее |
100; 40 |
IP00 |
|
ЭМ33-81311-00ХХ |
толкающее |
|||
|
ЭМ33-81161-00ХХ |
тянущее |
15 |
||
|
ЭМ33-81361-00ХХ |
толкающее |
|||
|
ЭМ33-81111-20ХХ |
тянущее |
100; 40 |
IP20 |
|
|
ЭМ33-81311-20ХХ |
толкающее |
|||
|
ЭМ33-81161-20ХХ |
тянущее |
15 |
||
|
ЭМ33-81361-20ХХ |
толкающее |
