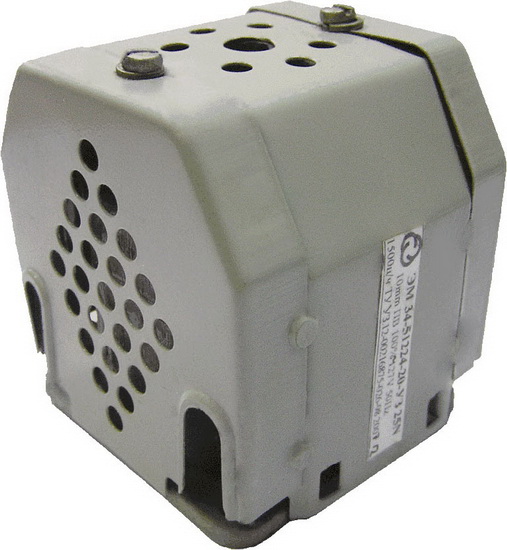

ЭМ34-41224, ЭМ34-51224

Назначение:

Электромагниты серии ЭМ34 предназначены для применения в качестве комплектующего изделия для дистанционного управления исполнительными механизмами различного промышленного назначения.



Структура условного обозначения ЭМ34-Х12ХХ-ХХ-ХХ:

ЭМ-электромагнит;

34-номер разработки;

Х-габарит электромагнита: 1, 2, 3, 4, 5, 6, 7, 8 для

номинального тягового усилия соответственно 4; 6,3; 10; 16;

25; 40; 63; 100 Н;

1-род тока переменный;

2-исполнение электромагнита по способу воздействия на исполнительный механизм - одностороннего действия толкающее;

Х-режим работы (величина относительной продолжительности включения), %: 2ПВ=100; 4ПВ=40; 6ПВ=15;

Х-конструктивное исполнение выводов катушки:

1 - с гибкими выводами;

2 - с соединителем электрическим;

4 - с контактными зажимами;

ХХ-степень защиты по ГОСТ 1425569: 00IР00; 20IР20; 54IР54;

ХХ-климатическое исполнение и категория размещения по ГОСТ 1515069: У3, Т3, УХЛ4.



Условия эксплуатации:

• Номинальное значение климатических факторов внешней среды по ГОСТ 1515069 и ГОСТ 15543.189.
• Высота над уровнем моря не более 4300 м.
• Температура окружающей среды: от минус 45 до 40С для исполнения У; от минус 10 до 45С для исполнения Т; от 1 до 35С для исполнения УХЛ.
• Верхнее значение относительной влажности воздуха: 98% при 25С для исполнения У; 98% при 35С для исполнения Т; 98% при 25С для исполнения УХЛ.
• Окружающая среда невзрывоопасная, не содержащая газов, жидкости и пыли в концентрациях, нарушающих нормальную работу электромагнитов.
• Отсутствие непосредственного воздействия солнечной радиации.
• По условиям эксплуатации в части коррозионной активности атмосферы электромагниты соответствуют группам условий эксплуатации металлических изделий по ГОСТ 1515069:
• 3 - для исполнения У;
• 5 - для исполнения Т;
• 1 - для исполнения УХЛ.
• Группа механического исполнения М9 по ГОСТ 17516.190.
• Нормальное рабочее положение электромагнитов вертикальное и горизонтальное.
• Допускается установка электромагнитов с отклонением от нормального рабочего положения не более 5 в любую сторону.
• Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ12.2.007.693.
• Электромагниты соответствуют требованиям ТУ У3.12-00216875-02698, ГОСТ 19264-82 и ГОСТ 24682-81.
• Электромагниты климатического исполнения Т дополнительно соответствуют требованиям ГОСТ 1596388.
• Электромагниты, предназначенные для поставок на экспорт, дополнительно соответствуют требованиям РД 16 01.007-88.



Технические характеристики:

Тип электро-магнита	Рис. 1	Ход якоря мм	Степень защиты	Размеры мм																Масса кг
				А	А1	В	В1	В2	В3	b	D	D1	D2	Н	Н1	h	h1	L	S	электро-магнита	якоря
ЭМ34-1	а	5	IР00	34±0 28	9 5	44	–	–	–	8	4 8	5	16	67	–	2 2	11 5	20	3 5	0 36	0 06
	б		IР20				50	50						–	74					0 43
ЭМ34-2	а		IР00	42±0 28		52	–	–						67	–					0 45	0 066
	б		IР20				58	58						–	74					0 53
ЭМ34-3	а		IР00	46±0 28	15	58	–	–			5 8	6 5		67	–	2 5	11	22	4	0 55	0 145
	б		IР20				64	64	67					–	76					0 7
	а	10	IР00				–	–	–					72	–					0 65
	б		IР20				64	64	67					–	81					0 8
ЭМ34-4	а	5	IР00	48±0 28	17	60	–	–	–					67	–					0 675	0 14
	б		IР20				66	66	69					–	76					0 85
	а	10	IР00				–	–	–					72	–					0 725
	б		IР20				66	66	69					–	81					0 9
ЭМ34-5	а	5	IР00				–	–	–					67	–					0 89	0 24
	б		IР20				71	71	74					–	76					1 11
	а	10	IР00				–	–	–	10	7	10	25	72	–					0 94
	б		IР20				71	71	74					–	81					1 16
	а	5	IР00	53±0 28	19	65	–	–	–	8	5 8	6 5	16	67	–					0 31
	б		IР20				71	71	74					–	76					1 13
	а	10	IР00				–	–	–	10	7	10	25	72	–					0 96
	б		IР20				71	71	74					–	81					1 18
ЭМ34-6	а	15	IР00	66±0 35	24	80	–	–	–					105	–	3	18	32	5	2 08	0 47
	б		IР20				87	87	90					–	113					2 39
ЭМ34-7	а		IР00	76±0 35	28	90	–	–	–					105	–					2 65	0 615
	б		IР20				97	97	100					–	113					3 04
ЭМ34-8	а		IР00	82±0 7	32	100	–	–	–		10			127	–		24			5 35	1 43
	б		IР20				107	107	110					–	135					5 82
