Назначение:

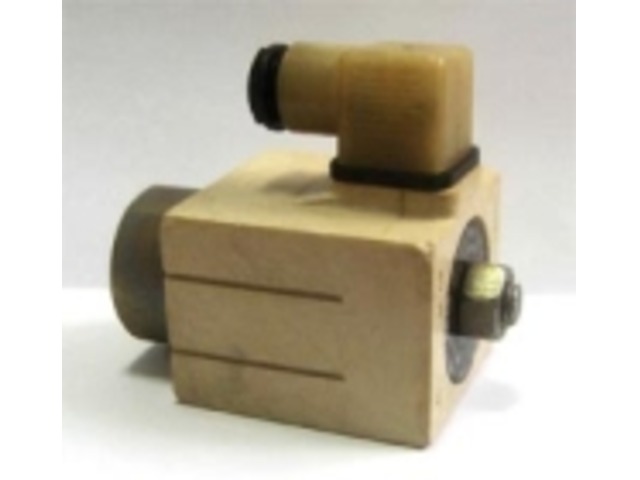

Электромагниты серии ЭМ37 предназначены для дистанционного управления клапанами трубопроводов промышленных установок, в том числе для дистанционного управления запорными устройствами клапанов трубопроводов судовых холодильных машин и установок, а также для клапанов трубопроводов автоматического регулирования технологических параметров сельскохозяйственных теплицах.
Структура условного обозначения ЭМ37-Х1 Х2 122-65 Х3 Х4:
ЭМ - электромагнит;
37 - номер разработки;
Х1 - габарит электромагнита в зависимости от значения номинальной работы: 11 -0,018 Н 12 -0,018 H 13 -0,020 H 14 -0,025 H 16 -0,034 H 22 -0,080 H 23 -0,084 H 26 -0,112 H
Х2 - род тока питающей сети: 1 -переменный, 2 -постоянный;
1 - способ воздействия на исполнительный механизм: одностороннего действия, тянущие;
2 - режим работы (значение относительной продолжительности включения) ПВ=100%;
2 - конструктивное исполнение выводов катушки: с соединителем электрическим;
65 - степень защиты по ГОСТ 14255 - 69: IP65;
Х3 - климатическое исполнение и категория размещения по ГОСТ 15150 -69: У3, У5, Т3, ОМ5, УХЛ4, (для промышленного применения - климатического исполнения У и Т категории размещения 3 и УХЛ категории размещения 4; для судовых холодильных машин и установок -климатического исполнения ОМ категории размещения 5; для теплиц -климатического исполнения У категории размещения 5);
Х4 - способ присоединения электромагнита к исполнительному - механизму: А, Б.
Условия эксплуатации:
Высота над уровнем моря до 2000 м (допускается эксплуатация на высоте до 4300 м при снижении предельной температуры окружающего воздуха по ГОСТ 15150 - 69). Температура окружающей среды: от -50 до 55C для климатического исполнения У и Т категории размещения 3 и УХЛ категории размещения 4; от -50 до 65C для климатического исполнения ОМ категории размещения 5. Верхнее значение относительной влажности воздуха: 98% при 25C для климатического исполнения У категории размещения 3; 98% при 35C для климатического исполнения Т категории размещения 3 и У категории размещения 5; 100% при 35C для климатического исполнения ОМ категории размещения 5. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, ухудшающих работу электромагнитов в недопустимых пределах. Для электромагнитов теплиц допускается наличие в окружающей среде паров и газов, возникших в результате технологических процессов выращивания растений, в пределах санитарных норм по ГОСТ 19348 - 82. Температура рабочей среды электромагнитов: для промышленного применения от -40 до 45C; для судовых холодильных машин и установок от -45 до 70C и в технически обоснованных случаях до 125C; для теплиц до 30C. Рабочее положение вертикальное, якорем вниз. Отклонение от вертикали не более 15 в любую сторону. Электромагниты для судовых холодильных машин и установок надежно работают при длительном крене судна до 15 и дофференте до 10, а также при бортовой качке до 45 и килевой качке до 10 от вертикали с периодами качки от 7 до 19 с. Электромагниты изготовляются в конструктивном исполнении с "мокрым" якорем. При этом герметичная полость, в которой перемещается якорь, может быть заполнена природным газом, пресной водой, природными горючими газами, воздухом, рассолом, аммиаком с маслом, хладонами 12, 22, 502 с маслами, маслохладоновыми смесями, нейтральной жидкостью, газообразным и жидким аммиаком, а для электромагнитов теплиц - водой с примесями минеральных солей и азотной кислоты. Максимальное давление рабочей среды в герметичной полости - 3,0 МПа. Электромагниты соответствуют требованиям ТУ16-677.011 - 86, ГОСТ 19264 - 82. Электромагниты климатического исполнения ОМ соответствуют также "Правилам Регистра" для судов неограниченного района плавания.
Технические характеристики:
Параметр и единица измерения |
Значение параметра |
||||||||
Род тока питающей сети |
|||||||||
постоянный |
переменный |
||||||||
Габарит электромагнита |
|||||||||
12 |
13 |
16 |
23 |
26 |
11 |
14 |
22 |
||
Номинальное тяговое усилие Н |
12 0 |
4 0 |
17 0 |
14 0 |
7 0 |
12 0 |
5 0 |
5 0 |
|
Номинальный ход мм |
1 5 |
5 0 |
2 0 |
6 0 |
16 0 |
1 5 |
5 0 |
16 0 |
|
Время срабатывания с |
0 25 |
0 25 |
0 20 |
0 25 |
0 40 |
0 15 |
0 15 |
0 20 |
|
Время возврата с |
0 20 |
0 20 |
0 20 |
0 20 |
0 30 |
0 10 |
0 10 |
0 15 |
|
Номинальная частота включений вкл/ч |
2400 |
2400 |
2400 |
2400 |
2400 |
120 |
120 |
120 |
Номинальные рабочие напряжения: 12, 24, 110, 220 В постоянного
тока; 24, 110, 127, 220, 230, 240, 380, 400, 415 В переменного тока
частоты 50 Гц; 110, 127, 220, 380, 440 В переменного тока
частоты 60 Гц.
Сопротивление изоляции сухих и чистых электромагнитов, не бывших
в эксплуатации, в холодном состоянии не ниже 10 МОм.
Механическая износостойкость электромагнитов не менее 1,5 циклов ВО.
Электромагниты изготовляются с соединителем электрическим,
рассчитанным для присоединения и уплотнения питающего кабеля с
наружным диаметром не более 10 мм.
