ЭМ44-37

Назначение:

Электромагниты серии ЭМ44 предназначены для дистанционного управления исполнительными механизмами различного промышленного назначения.



Условия эксплуатации:

Высота над уровнем моря до 4300м. Диапазон рабочих температур от -40 до +45°С.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Рабочее положение в пространстве вертикальное с допустимым отклонением 5°влюбую сторону.



Структура условного обозначения ЭМ44-ХХ-1ХХ1-20-ХЗ:

• ЭМ - электромагнит;
• 44 - номер серии;
• XX - габарит электромагнита (31, 32, 33, 37);
• 1- обозначение рода тока (переменный);
• X - исполнение по способу воздействия на исполнительный механизм (1 - тянущее, 3 –толкающее и тянущее);
• X - режим работы (относительная продолжительность включения 2 - ПВ 100%, 4 - ПВ 40%, 6 - ПВ 15%); 1- с гибкими выводами; 20 - исполнение по степени защиты (IP20); ХЗ - климатическое исполнение (У, Т) и категория размещения (3).



Технические характеристики:

Тип электро­магнита	Ном. ход якоря, мм	Относительная продолжи­тельность вкл., ПВ, %	Ном. тяговое усилие, N	Ном. частота включений в час	Время срабаты­вания, мс	Время возвра­та, мс	Ном. активная мощность, Вт, не более	Противодей­ствующее усилие, Н
								началь­ное	конеч­ное
ЭМ44-31	15	100 40 15	21 25 30	2200 1600 800	200 220 220	250	16 25 32	7 9 15	35 37 45
ЭМ44-32	20	100 40 15	30 36 43	2000 1000 500	250 275 275	300	17 28 35	15 20 25	45 50 65
ЭМ44-33	20	100 40 15	50 60 75	1800 900 450	250 275 275	300	22 36 45	30 40 55	70 80 95
ЭМ44-37	30	100 40 15	105 120 150	900 600 300	150 280 300	200	66 100 130	60 70 90	80 100 120



Тип электромагнита	ЭМ44-31	ЭМ44-32	ЭМ44-33	ЭМ44-37
Номинальное напряжение питания, В	110, 127, 220, 230, 380, 400, 415, 440, 500 для частоты 50 и 60Гц
Механическая износостойкость, млн. циклов	4	4	4	1.6
Масса, кг	0.8	1.25	1.35	4.0

Электромагниты работают при колебаниях напряжения питающей сети в пределах от 0.9 до 1.1 номинального.

Тип электро­магнита	ПВ, %	Ход якоря, мм
		30	25	20	15	10	8	5	3	0
		Тяговое усилие, Н
ЭМ44-31	100	-	-	-	21.0	21.5	23.5	25.5	28.5	55.0
	40	-	-	-	25.0	25.5	27.5	29.5	32.5	62.5
	15	-	-	-	30.0	30.5	33.5	35.5	38.5	72.5
ЭМ44-32	100	-	-	30.0	33.0	37.0	38.0	40.0	44.0	75.0
	40	-	-	36.0	39.0	43.0	44.0	46.0	50.0	90.0
	15	-	-	43.0	46.0	50.0	51.0	53.0	57.0	107.5
ЭМ44-33	100	-	-	50.0	52.0	53.0	55.0	60.0	65.0	125.0
	40	-	-	60.0	62.0	63.0	65.0	70.0	75.0	150.0
	15	-	-	75.0	77.0	78.0	80.0	85.0	90.0	187.0
ЭМ44-37	100	105.0	120.0	125.0	140.0	165.0	-	180.0	-	262.5
	40	120.0	140.0	150.0	165.0	185.0	-	206.0	-	300.0
	15	150.0	175.0	185.0	210.0	230.0	-	250.0	-	375.0



Конструкция и принцип действия:

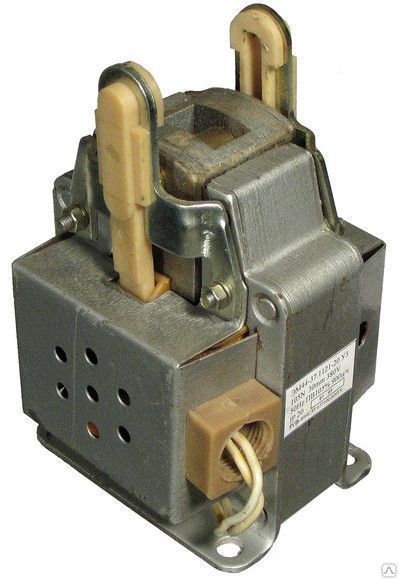

Электромагнит серии ЭМ44-37 тянущего исполнения состоит из ярма 1, якоря 2, двух каркасных катушек 3, соединенных последовательно, скоб 4 и накладных направляющих 5, выполненных из термопластичного материала.

Наружные пластины ярма имеют конструктивные элементы для фиксации катушек и крышек на электромагните. В верхней части ярма установлены скобы 6 из немагнитного материала, предотвращающие боковое притяжение якоря к ярму при прохождении магнитного потока через магнитную систему.

На ярме установлена стойка 7 для присоединения к электромагниту металлорукава.

Электромагниты серии ЭМ44-31, ЭМ44-32, ЭМ44-33 тянущего исполнения состоят из ярма 1, якоря 2, каркасной катушки 3, скоб 4, направляющих 5 и скоб 6.

Электромагниты тянущего и толкающего исполнения отличаются от электромагнитов тянущего исполнения только конструкцией ярма.

При подаче на катушку напряжения происходит втягивание якоря электромагнита. При этом якорь совершает возвратно – поступательное движение.

Возврат якоря в исходное положение после снятия напряжения происходит либо под воздействием силы тяжести, либо под воздействием возвратной пружины исполнительного механизма.
